一、透彻观察研究你所要制作的车辆

首先，我们先来了解这款：我们选择的这款SLR超级跑车配备了一款V8发动机，最大功率达到了650马力，百公里加速时间3.5秒，最大速度350公里/小时。它的价值不仅在于它卓越的速度，而且它还将成为SLR系列中最后的一批车型，只会在英国打造75辆新车，量产版从2009年六月开始生产

具体的制作步骤如下：

先不要急于制作，你需要仔细的观察这款车的每一个细节，让这款车的大型和每一个细节全都印在你的脑海里之后再来制作，你就会感到非常的得心应手了。

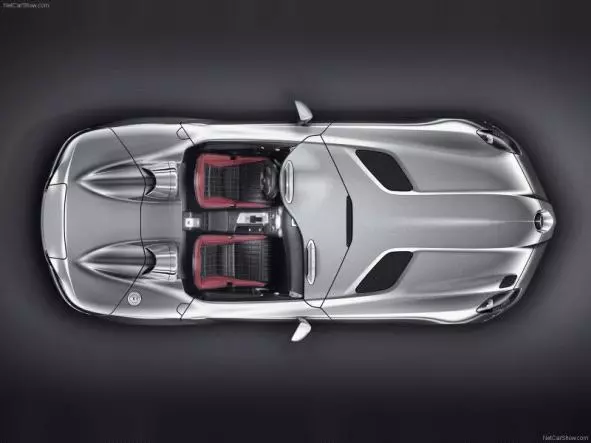

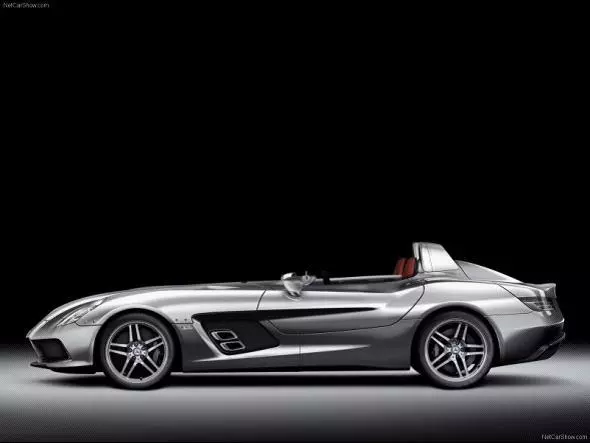

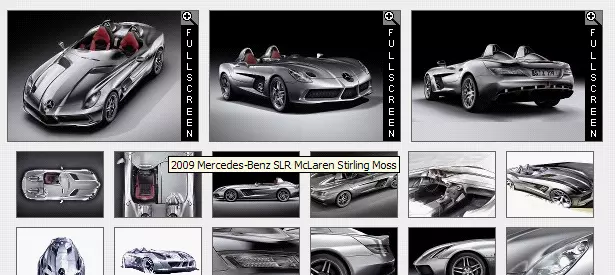

（遗憾的是只找到这个车的顶视图和侧视图，不过这样已经足够了，我也把图发出来，供大家参考）

3、然后找到这款车的精确尺寸：

2009年梅赛德斯奔驰SLRStirlingMoss轴距2700mm轨道前1635mm后1569mm长度4820mm宽度2194mm高度1220mm长度：轴距比1.79离地间隙净重：1626kg

重量分布

燃油容量97.6升

二、制作车身（——整理讲解"P"）：

做好之前的资料收集准备之后，我们就开始制作这辆了：

首先，我们先来规范制作习惯，有很多朋友刚开始的制作习惯都不好，导致后面的很多遗留问题不好解决。

先把系统单位设置成"米"，再把显示单位设置成毫米，这样制作的时候就可以精确到毫米。接下来先创建一个BOX（这个不用我教了吧，如果这个还要我说，你也就没有必要看这篇教程了……，遭了，越说越啰嗦，在后面的教程里我保证，不在啰嗦，^_^!），创建好之后

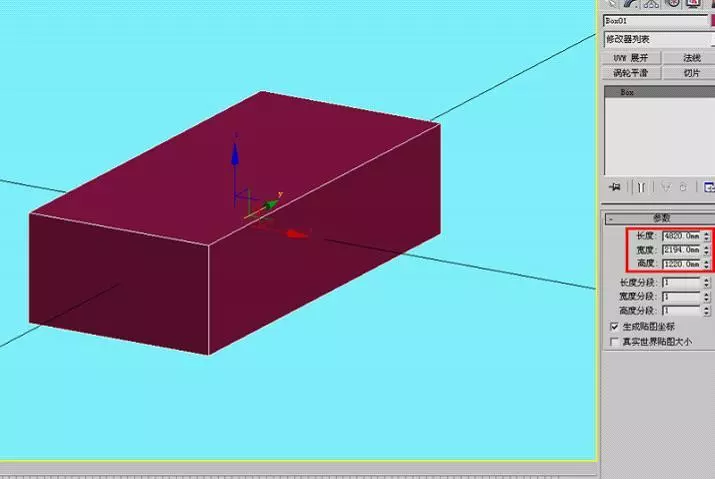

如图所示把轴向调整到物体中心，然后把X、Y、Z三个轴向归零（为什么归零？后面你就知道它的好处了），然后按照之前找的资料把长、宽、高设置好，如下图：

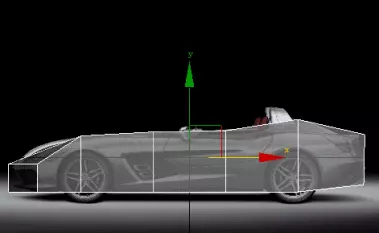

让创建的BOX透明（Alt+X），然后在右视图窗口建立一个侧视图的面片，把参考图赋予面片上面：

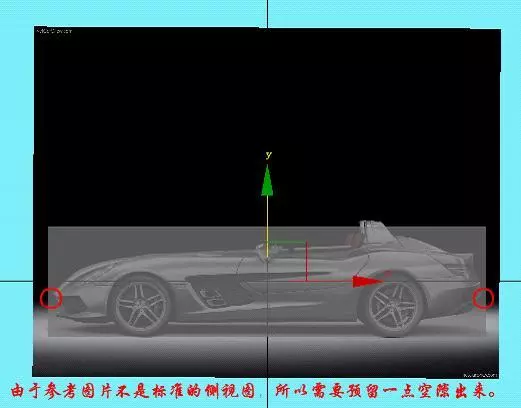

由于参考图片不是标准的侧视图，所以需要预留一点空隙出来。

根据侧视图，和顶视图作出大概形状：

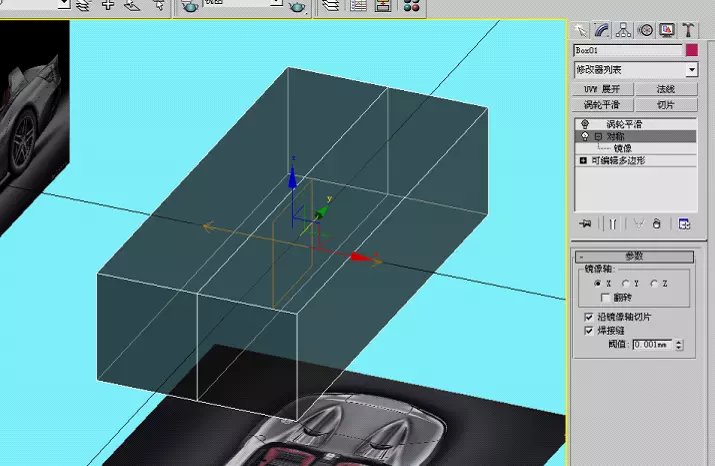

在正中间连接出一条中线，然后删除一边的，把另一边的以X轴对称到另一边，把阈值设成0.001：

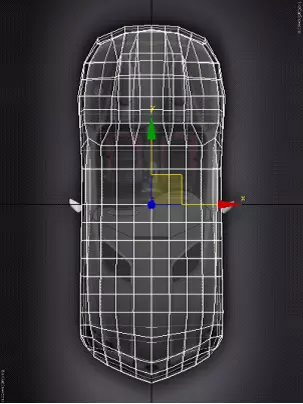

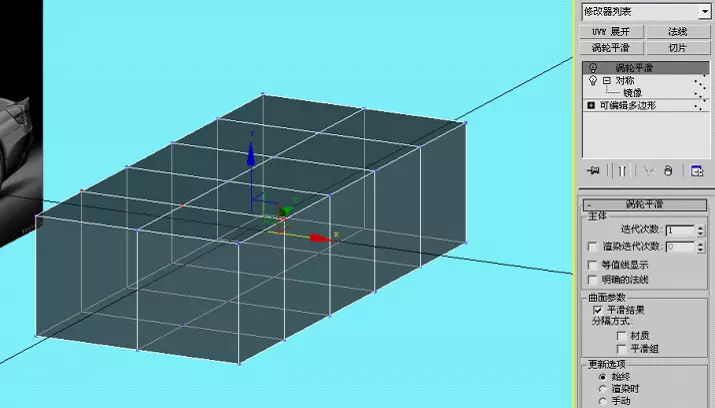

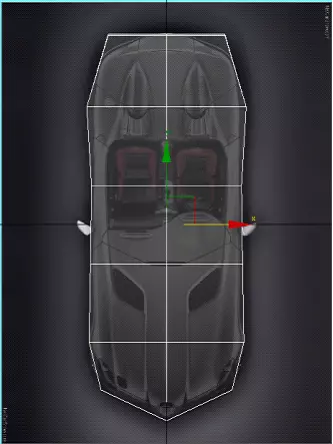

大概分个几段，然后根据侧视图和顶视图把大的形状拉出来：

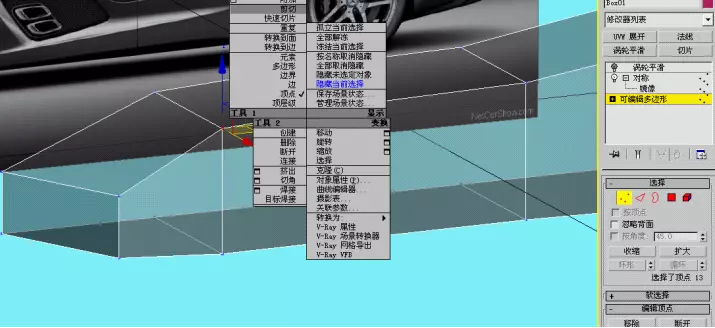

先不要去管细节，就像画画一样。然后选择"可编辑多边形"层，选择编辑点，使用剪切命令开始加线，作出更多的形状：

根据你所找到的资料，把各个大的形状基本制作出来：

然后根据资料继续制作细节：

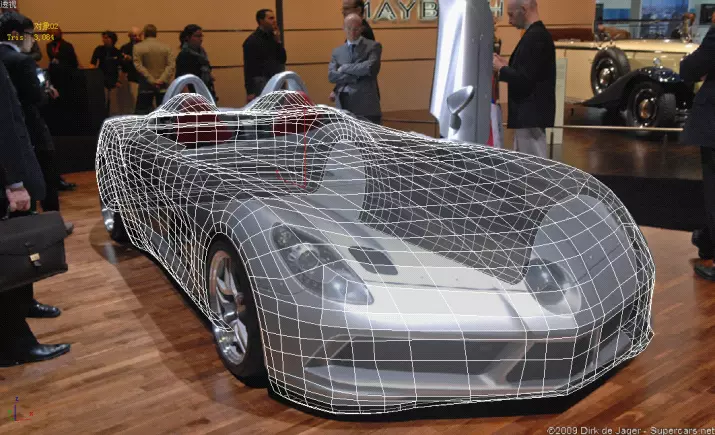

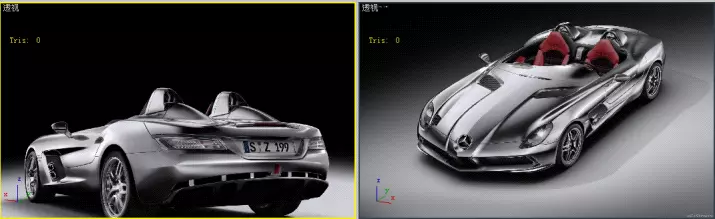

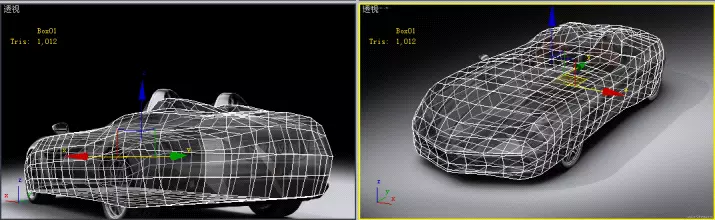

因为没有三视图，所以，为了精确，只有再透视窗口背景导入（怎么导入？拖着图片丢进去……）一张透视的参考图来比对，这很花时间，需要比对后再调整，然后反复比对，然后再调整……

为了好编辑，删除现在这个没用的底盘：

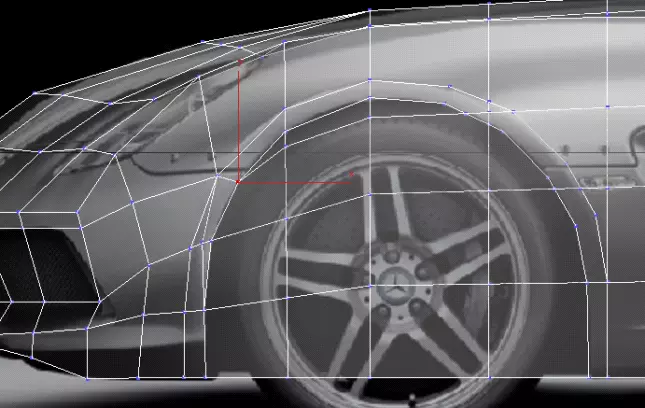

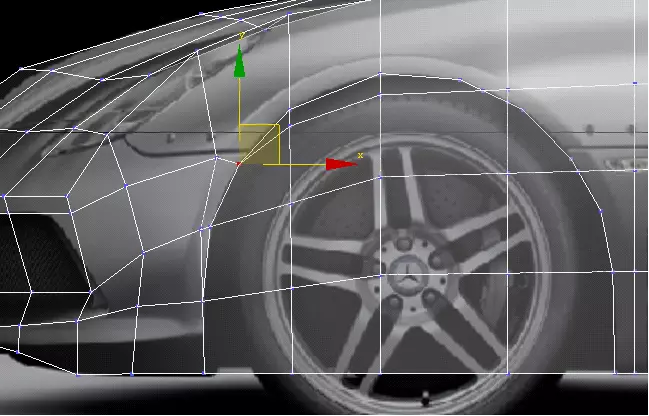

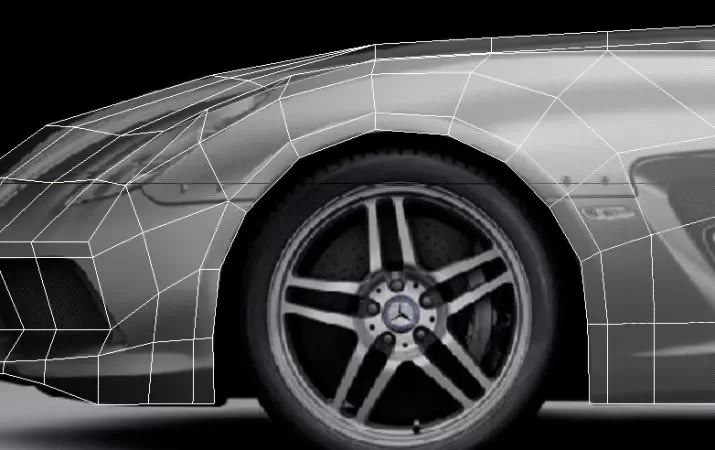

根据侧视图，先把轮拱切出来，这里注意，布线尽量成扇形分布，这样平滑之后的效果才会好，布线看起来也好看。

然后再加一圈线：

现在开始删除整理，得到这样的效果（一定要注意每一段基本平均、呈扇形分布，并且尽量保证四边形，开始建模的时候少点三角面，后面处理起来就会容易一些）：

后轮拱也是一样。

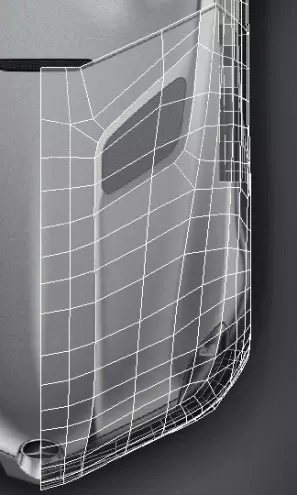

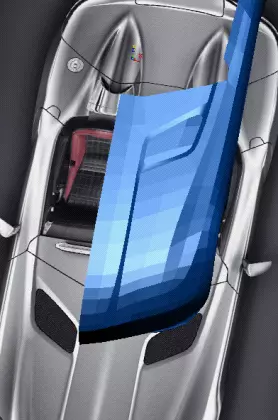

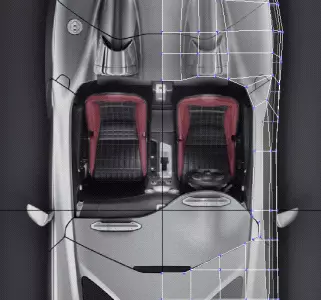

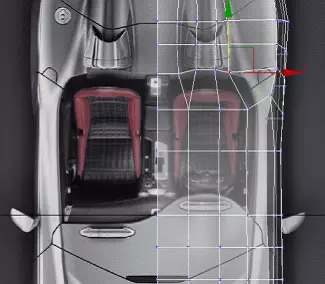

在顶视图，先拖动点，点不够的和剪切轮拱一样挖出驾驶室来：

因为先做对称部分，所以这里可以先不管"S"形的前挡。

继续加线对比参考照片调整，刚开始对透视图可能有些不习惯，反复锻炼，使用右下角的

这2个命令，很快你就可以掌握：

反复比对添加上细节：

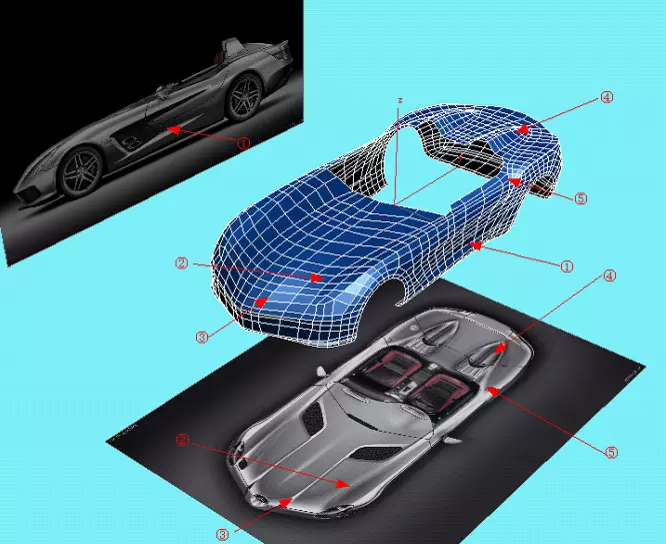

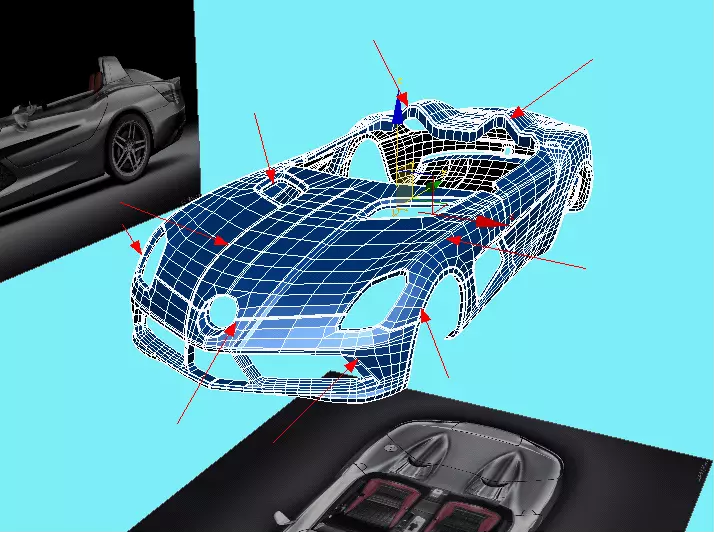

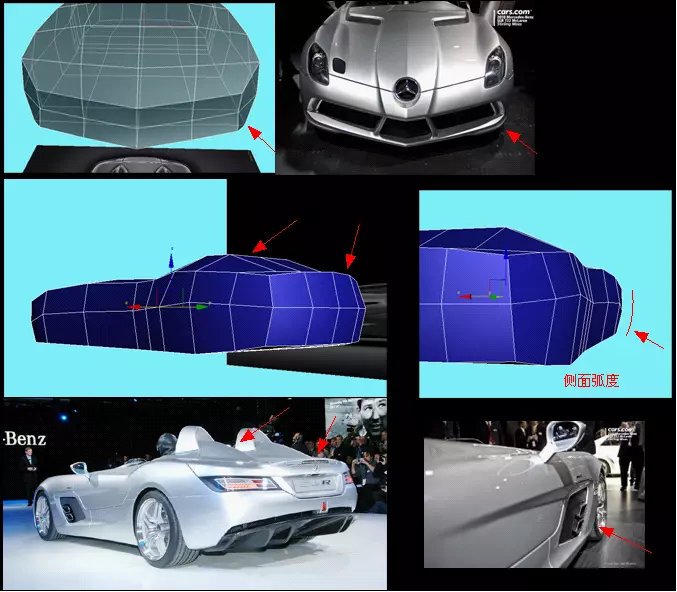

这张示意图不知道大家能看懂否？我来解释一下：

1至5都是对应的细节，有的凸出来一些有得凹进去一些，具体怎么操作我想不用细讲了吧？再说就变啰嗦了。

值得注意的一点是，尽量根据车身的形状细节来决定布线的走向，就像是制作人物一样，需要根据人的肌肉组织来决定布线走向。就像示意图上所示的第5点，就需要根据车身弧度改变了布线走向的。

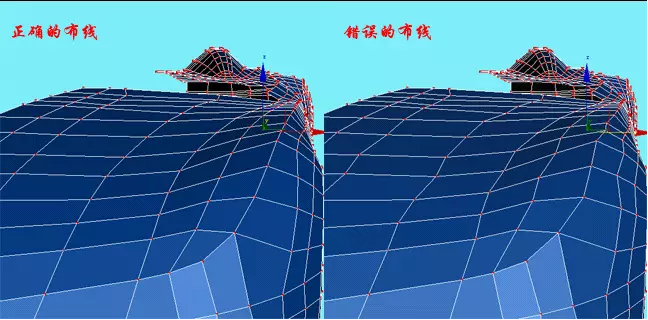

提别提醒的是布线问题，一定要尽量平滑过渡，不要歪七八钮的：

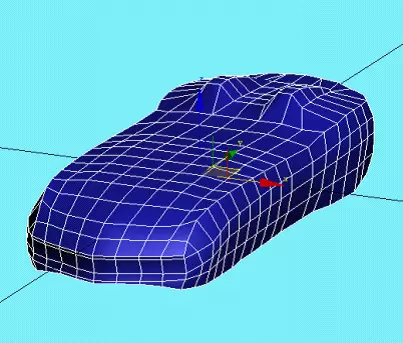

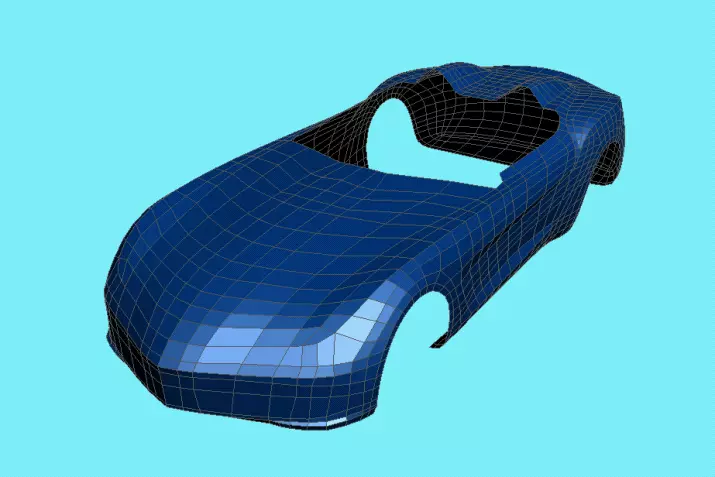

经过反复调整，得到一个没有细节的初模：

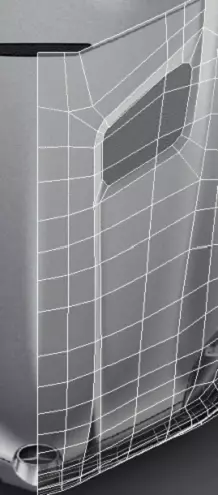

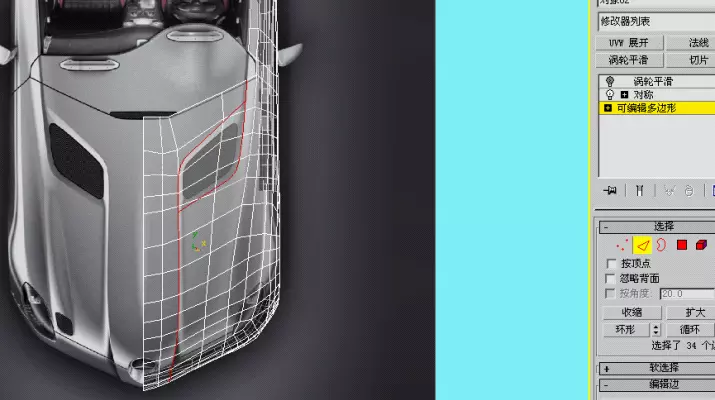

接下来，继续制作细节，按照顶视图来剪切出更进一步的细节：

然后开始调整和布线，像轮拱一样：

先形成这样的布线：

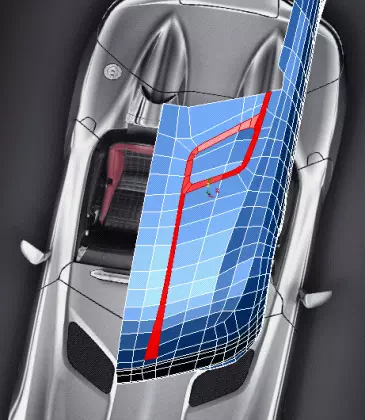

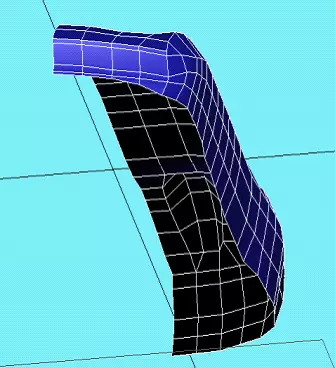

剪切出体积线，然后向下拖出体积，把面选中，区分个光滑组观察一下：

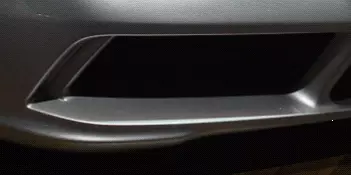

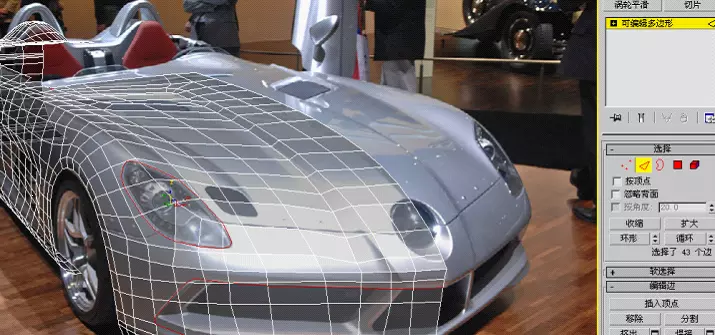

接下来制作前进气口和大灯的基本形状，由于没有前视图，所以只有在对好的透视图里来剪切出前进气口和大灯了：

然后切出标志口，再反复比对、调整，根据仅有的不准确的侧视图，剪切出侧面的细节然后调整一下，然后先大概剪切出门缝线，并且选中所切的线：

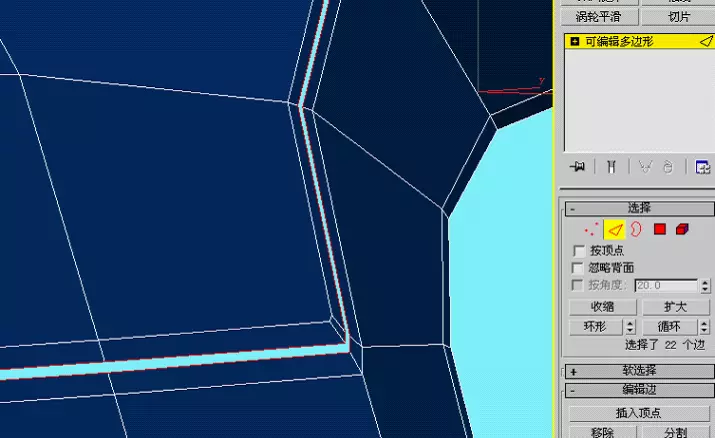

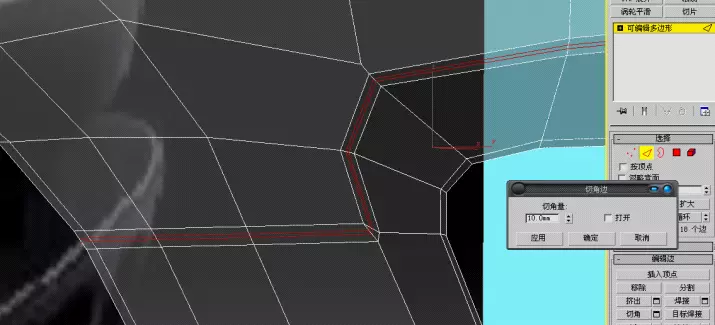

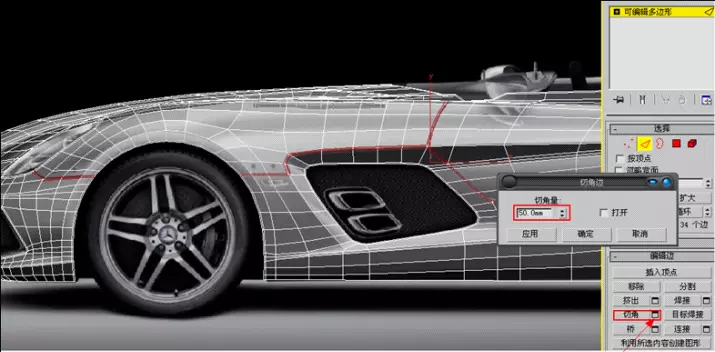

然后使用编辑边里的切角命令来制作出门缝。

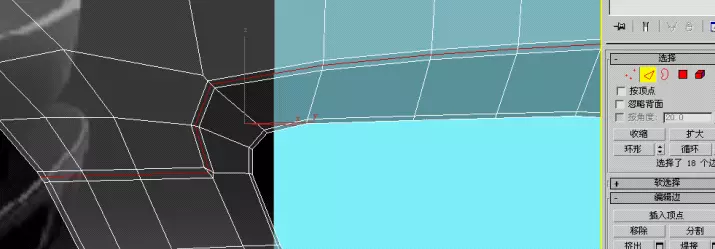

接下来选中所有剪切出的门缝线中间纵向的线，使用连接命令

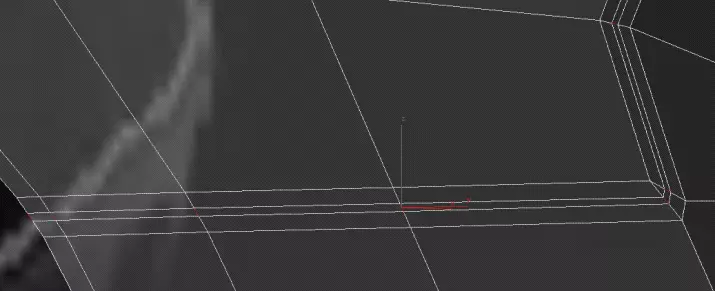

然后继续使用切角命令：

选中纵向的边：

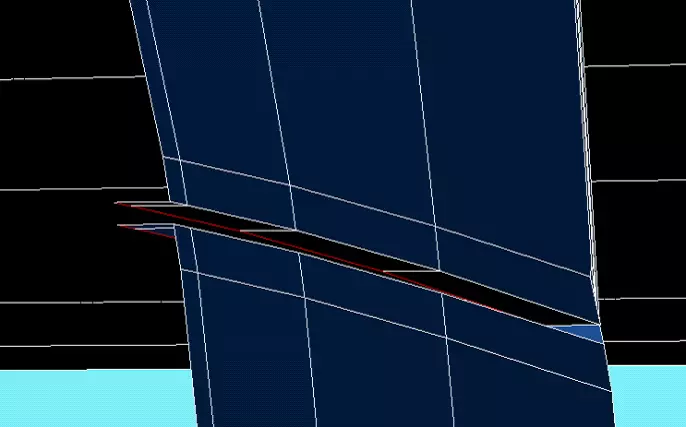

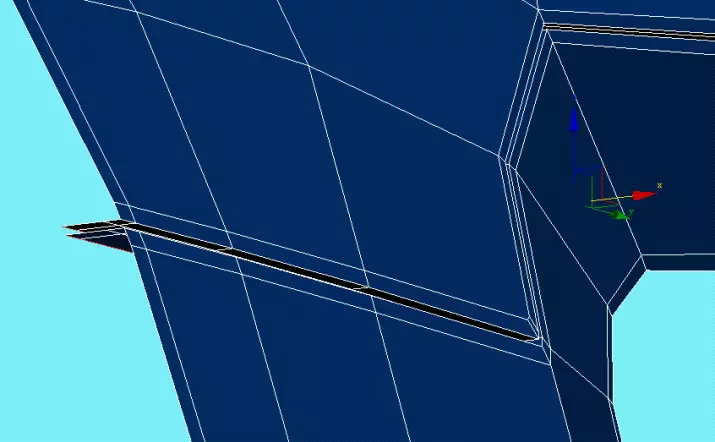

删除，得到一点缝隙：

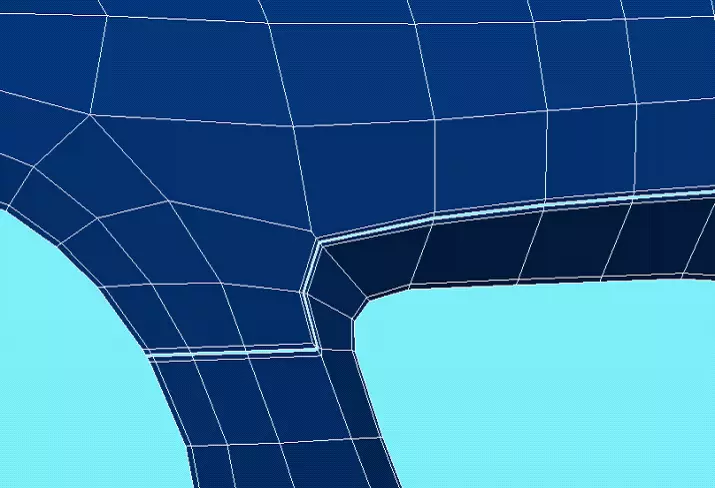

然后开始整理不合理的布线，然后拖出门缝线的体积（可以选择一条边使用循环命令选择起来比较快速）：

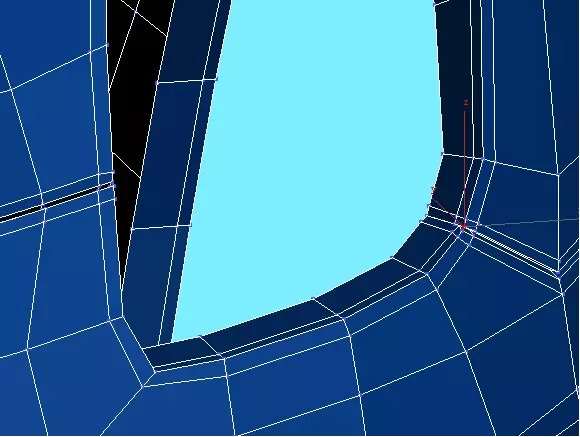

然后按住"Shift"键向里拖出体积：

拖到这的时候停顿一下，再继续拖出（有"童鞋"问为什么，稍等马上讲……）

这样就合适了。

那么布线为什么要这样呢？首先给大家讲讲定型线的感念：

比如一个BOX：

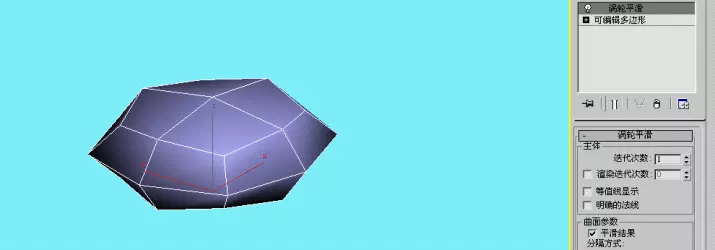

在没有添加定型线的情况下，平滑一下就成：

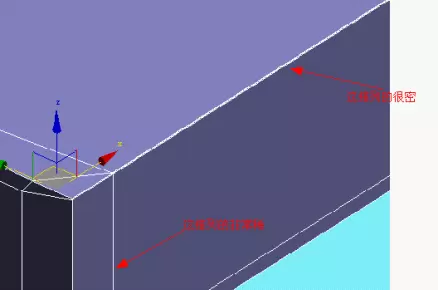

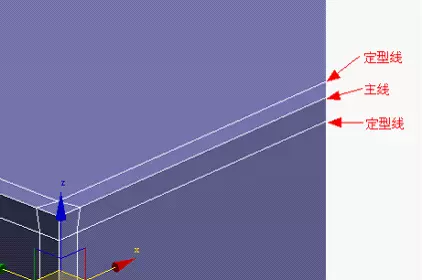

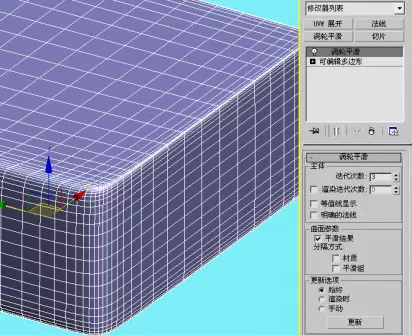

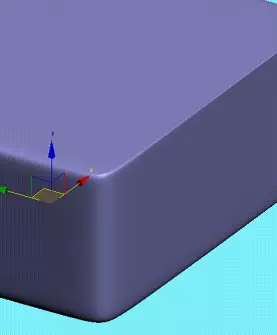

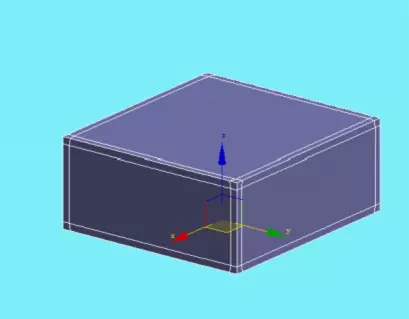

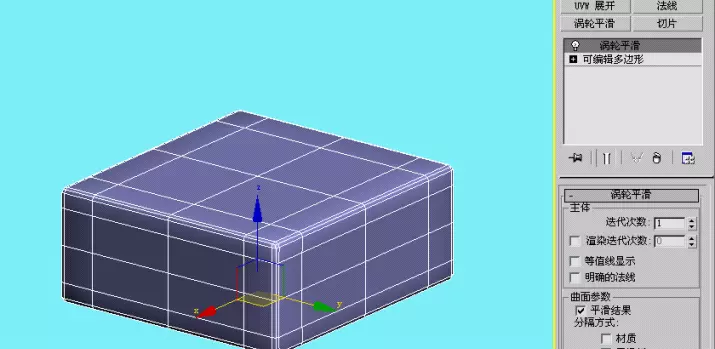

如果，我们来给他加上定型线，平滑后：

这就是定型线的作用，并且，一条主线两旁的定型线，离主线的距离，直接会产生不同的效果。

涡轮之后就会：

从而得出一个结论，定型线靠近主线越近，平滑之后越棱，反之则越圆滑

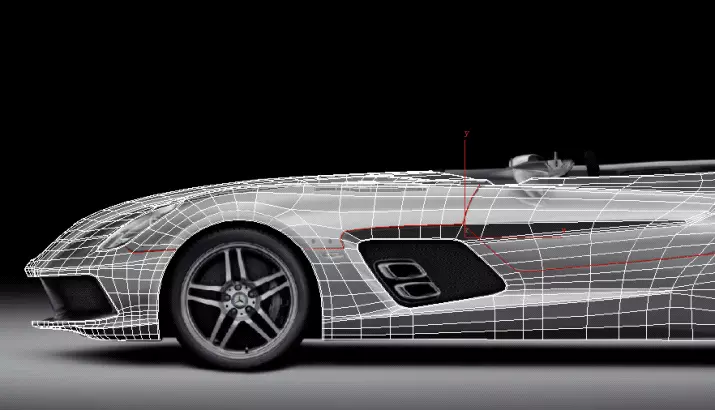

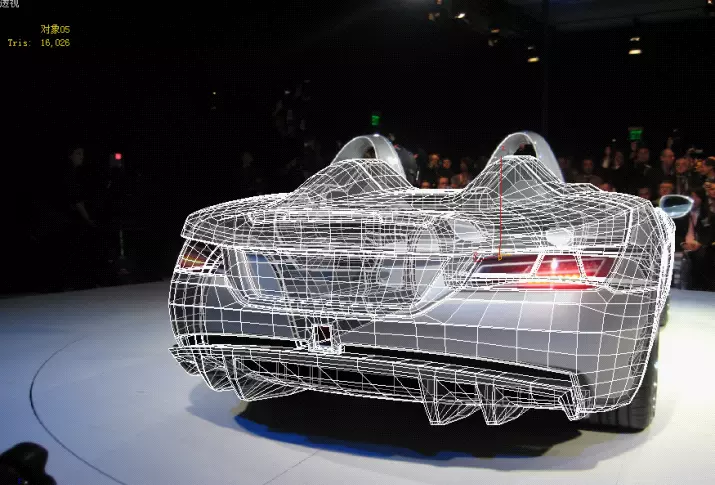

好了，言归正传，继续说车，然后制作车尾部细节，和之前讲的一样，利用透视图比、剪切、拉出形状、添加定型线：

就像之前讲的注意定型线的疏密有序：

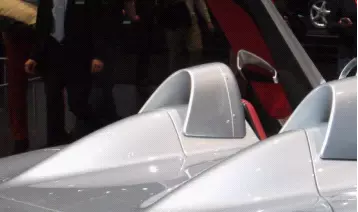

需要反复观察参考照片，注意各样的细节，不能放过任何一个细节
