前面说明了不带参数的子程序——主要是从功能上进行划分若干个子程序。

带参数子程序——不仅是从功能上进行划分，最主要的作用是对具有相同或相似功能的工艺过程，可多次重复调用（使用时），为减少重复编程而进行的程序设计。

下面举例说明程序的建立过程：

1. 带参数子程序的建立

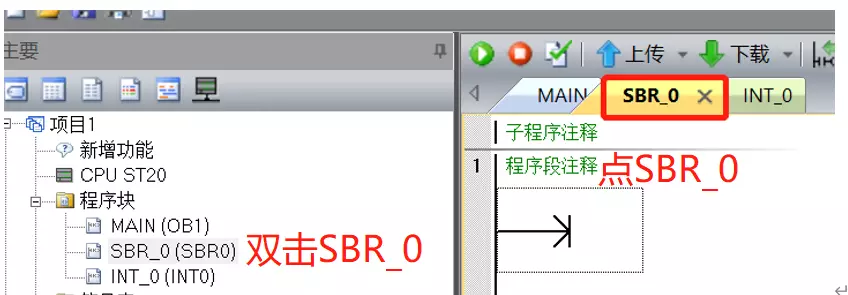

1、打开编程软件，点【SBR_0】进入子程序编程界面。

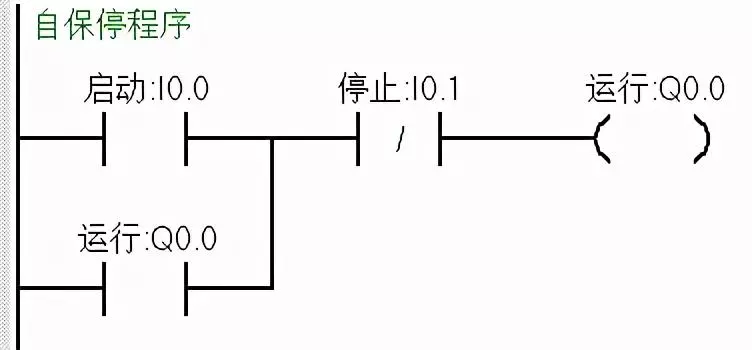

2、先写好熟悉的自保停程序，进行转化成子程序。熟练掌握后可直接编写

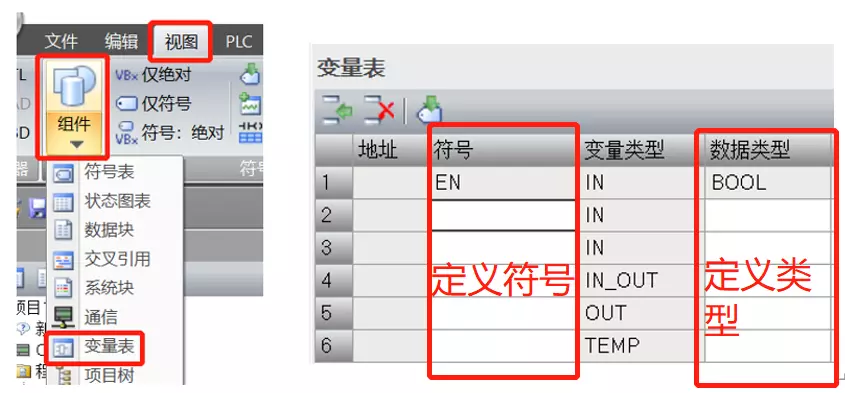

3、打开子程序接口【变量表】如找不到【变量表】，按以下图方式--可以点【视图】---【组件】--【变量表】，即可打开。

4、定义变量表中的参数

定义参数原则：

1、仅定义【符号】、【数据类型】

2、【变量类型】选择，根据原程序的输入、输出类型及作用，定义成不同的【变量类型】中。如：启动I0.0，它只是一个输入信号，把它定义成【变量类型】IN

停止I0.1，它也是一个输入信号，把它定义成IN类型输出Q0.0，它不仅是一个输出信号，来带动外接点继电器，它还有一个自保点Q0.0，来接收输入信号，因此把它定义成IN_OUT

各变量数据类型，根据用途来定义，以上均为开关量BOOL类型

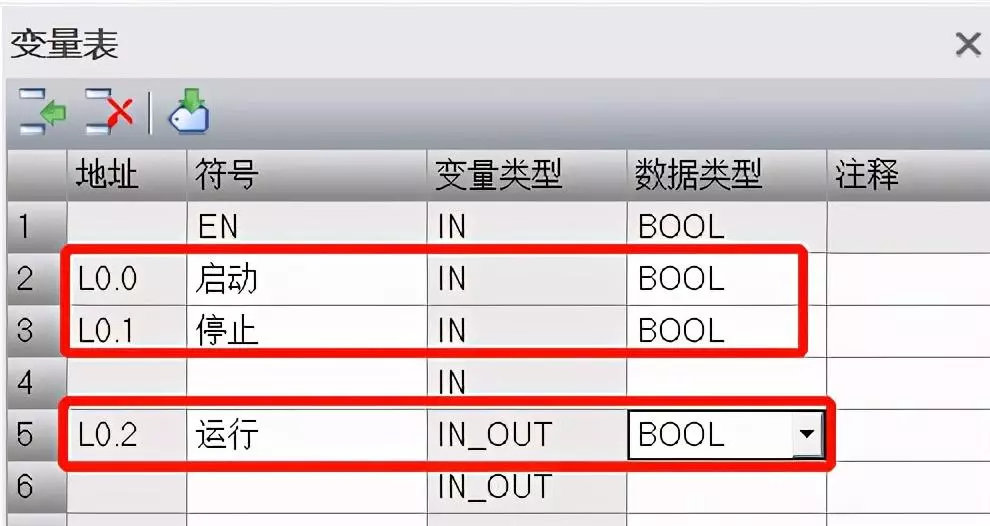

最后【变量表】定义如下：

3、【变量表】中的地址是系统自动给出的。

它仅给的是局部变量地址L，它只有64个字节，但只能用60个。它的作用，仅在本子程序中使用，子程序调用完成后，自动释放出来。同时调用时，L地址可同时使用，但定义参数类型必须保证正确的情况下。

5、填写变量地址

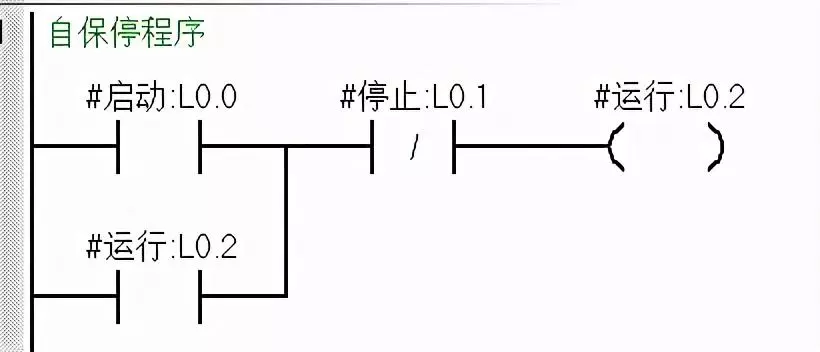

把启动I0.0----换成L0.0，停止I0.1---换成L0.1，运行Q0.0---换成L0.2.如下图

从子程序中可看出，局部变量地址以【L0.0，它就是所说的---形式参数—称为形参.而全局变量地址I0.0----叫实际参数—称为实参

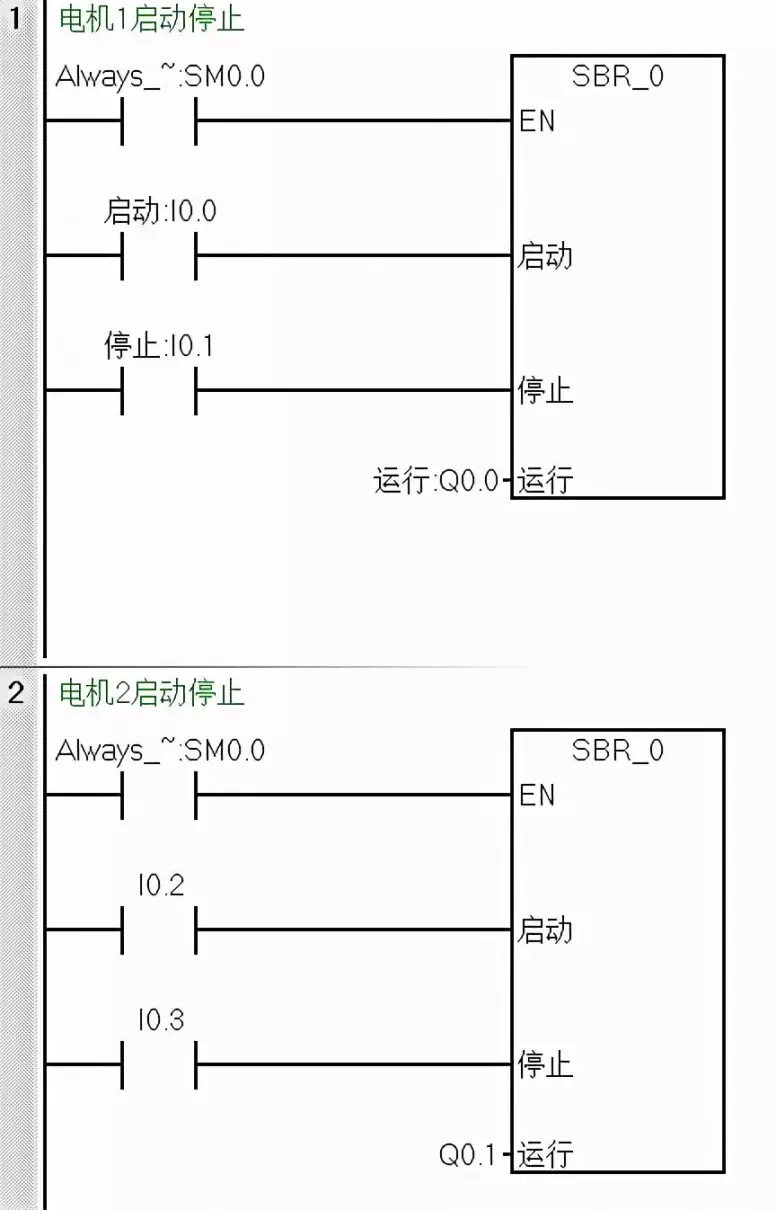

1. 在主程序中调用该子程序如下图，如需要启动多台电机，可多次调用该子程序，而不用再编写自保停程序。

从图中可看出，调出的子程序功能块，有定义的形参变量管脚，每调用一次，每个管脚可连接不同的实际地址——即实参，达到多次控制的目的。

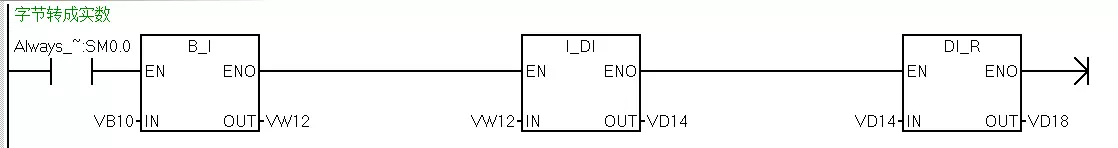

举例二：把一个字节数VB，转换成实数VD200 Smart没有字节直接转换成实数指令，只能【字节】-转【整数】-再转【双整数】--再转【实数】方式来实现。下图是转换程序VB10的转换过程。

把它转换成子程序：

VB10—为输入字节数，在变量表中为输入IN类型，数据类型为BYTE。

VW12、VD14---只是转换过程中的中间变量，在外并不显示，则在变量表中为【临时变量】TEMP，数据类型分别为INT、DINT。

VD18—为转换的实数，需要输出显示，则为OUT类型。数据类型为REAL..

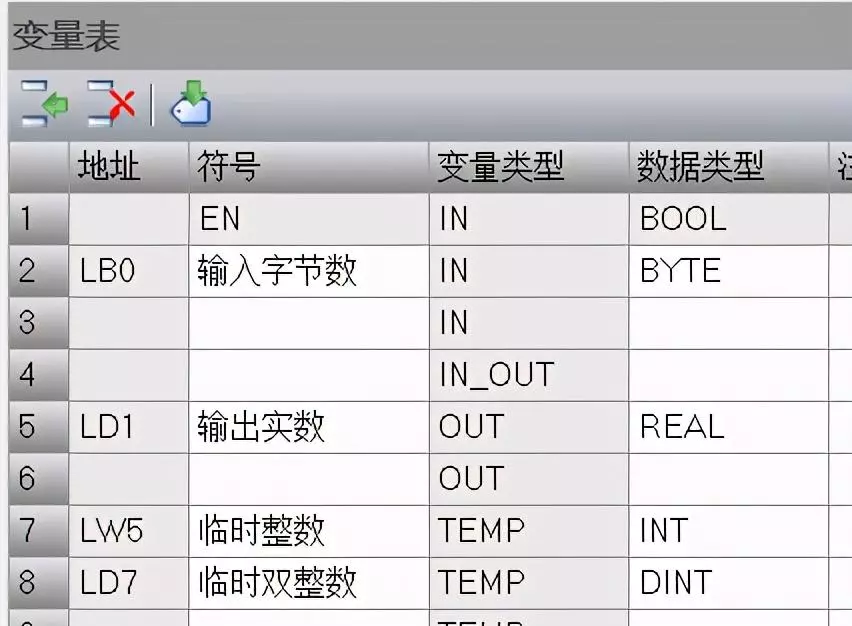

符号及变量定义如下：

子程序如下：

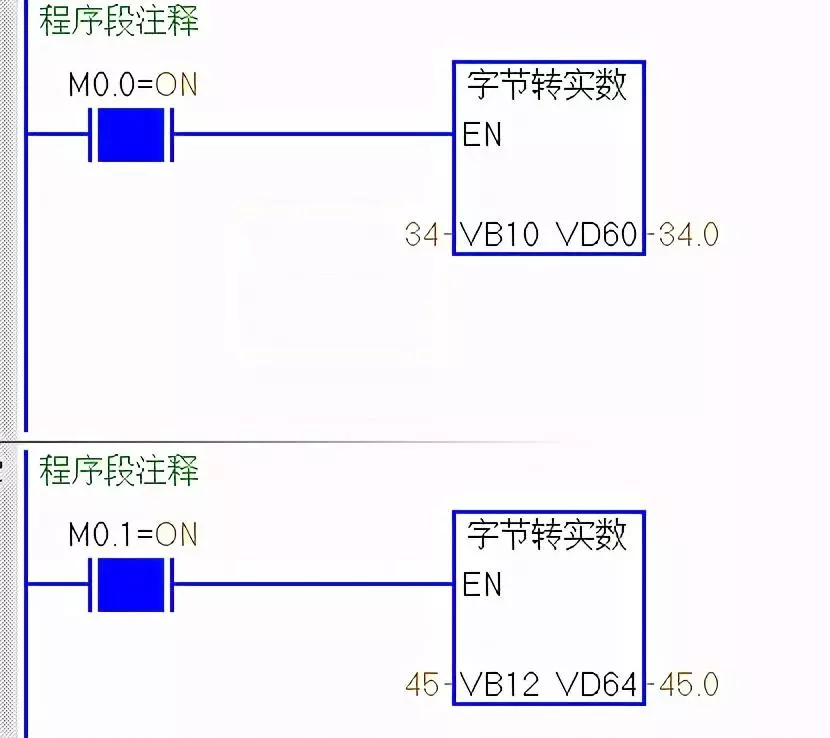

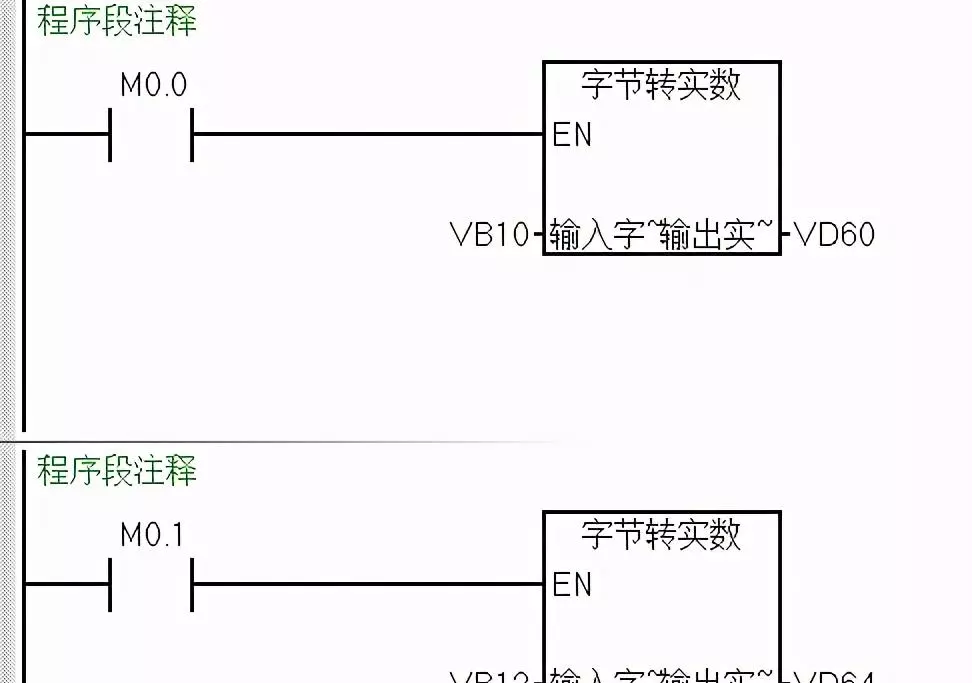

主程序中调用：2次转换

给VB10输入34，则转成34.0

给VB12输入45，则转成45.0

三、带参数子程序应用存在最大的问题

1、子程序在同一周期内被多次调用时，不能使用上升沿、下降沿、定时器和计数器。如果使用，会出现输出相互影响，逻辑输出混乱。

2、特别是定义变量参数如果【变量类型】选择不正确，如多次调用时，则输出会出现同时输出而影响控制目标，不该输出的输出了。
