cd40110和4011功能一样吗

可考虑以HCF40110、HCC40110和我们国产的CC40110替代CD40110，功能相同，脚位也相同。

以下是引脚图

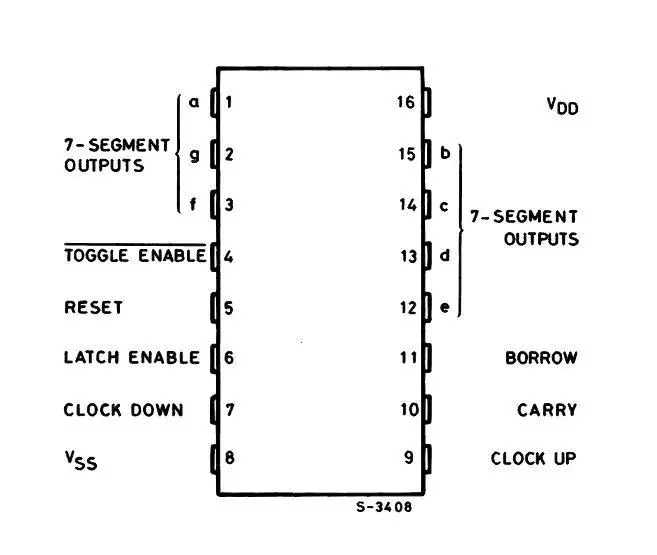

图1-引脚图

引脚中文名称如下：

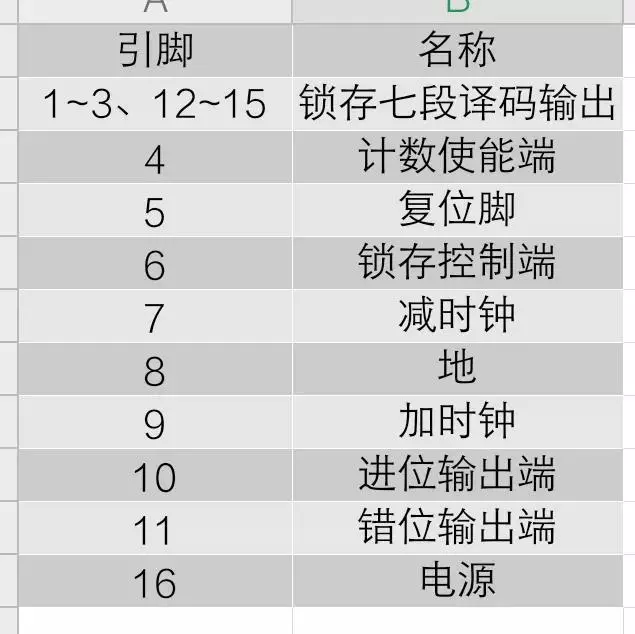

图2-引脚名称

锁存七段译码输出（1~3、12~15）：

输出可直接点亮七段共阴数码管

计数使能端（4）：

此脚高电平时停止计数，低电平时允许计数

复位端（5）：

也可叫清零脚，高电平时计数清零，数码管显示“0”。

锁存控制端（6）：

低电平时输出虽计数改变。变为高电平时输出锁存在当前的数据，但内部计数仍在继续，简单来说就是数码管显示的数字不变，但芯片仍在计数之中。

减时钟脚（7）：

此脚在上升沿状态时计数减一。

加时钟脚（9）：

此脚在上升沿状态时计数加一

『加时钟和减时钟同时处在上升沿状态时计数不变。加时钟或减时钟脚不用时可以悬空，不影响另一时钟脚进行加或减计数』

地（8）：

接地或电源负极

进位输出端（10）：

在计数到九（数码管显示“9”），加时钟脚再得到上升沿时（也就是计数满十），此脚就输出一个进位脉冲，便可使高位的计数器加一。

错位输出端（11）：

和进位类似，计数到零时减时钟得到上升沿，此脚就输出一个错位脉冲，可使高位的计数器减一

电源（16）：

接电源正，极限值20V。

最后就是真值表

图3-HCF40110

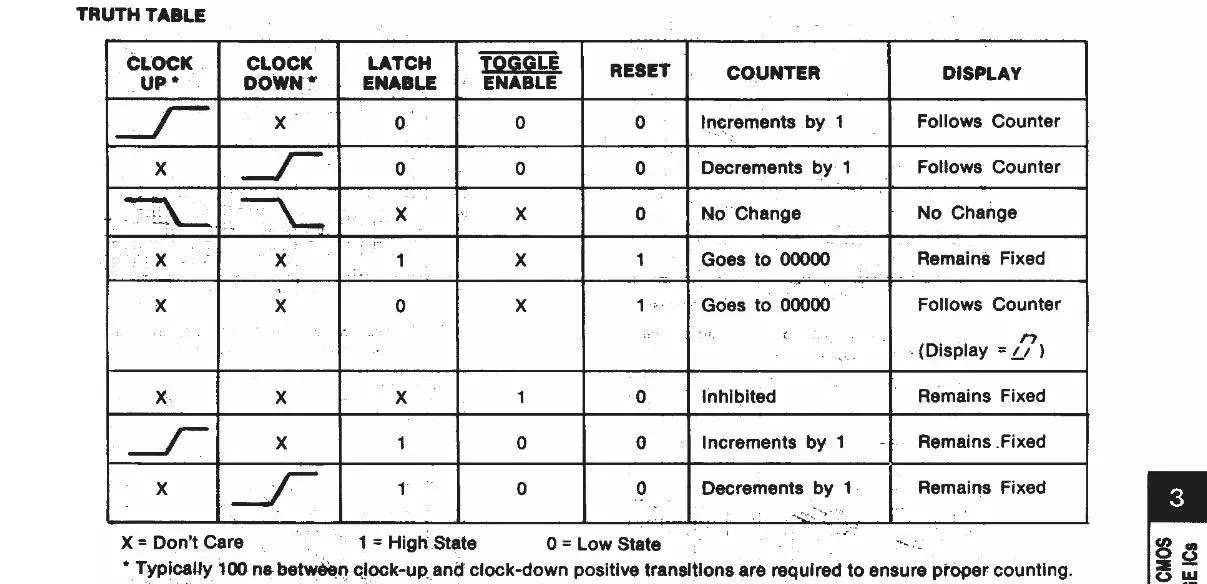

图4-CD40110

图3是HCF40110的真值表（HCC40110等真值表与其相同），图4则是CD40110的真值表。

两者的锁存输出有区别，看图。

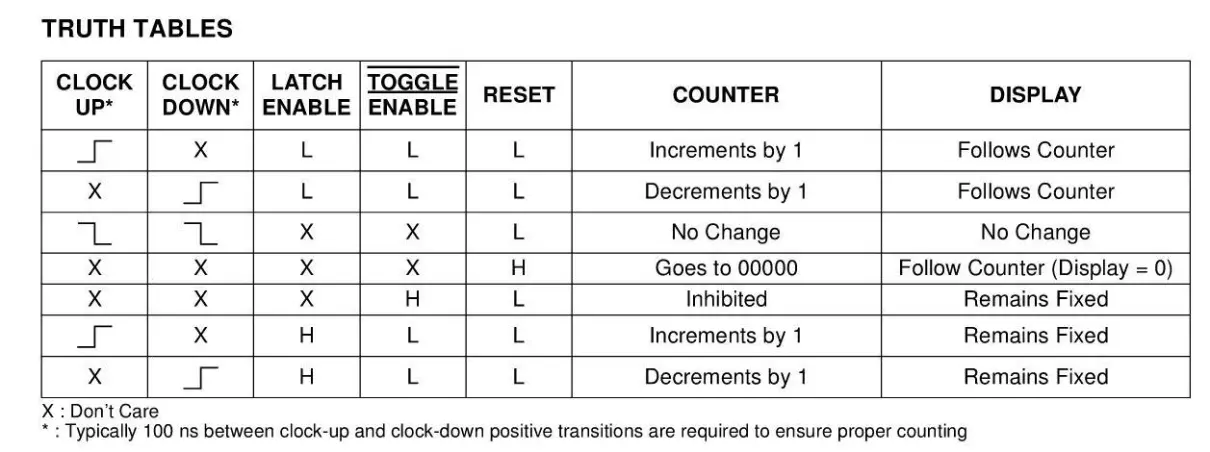

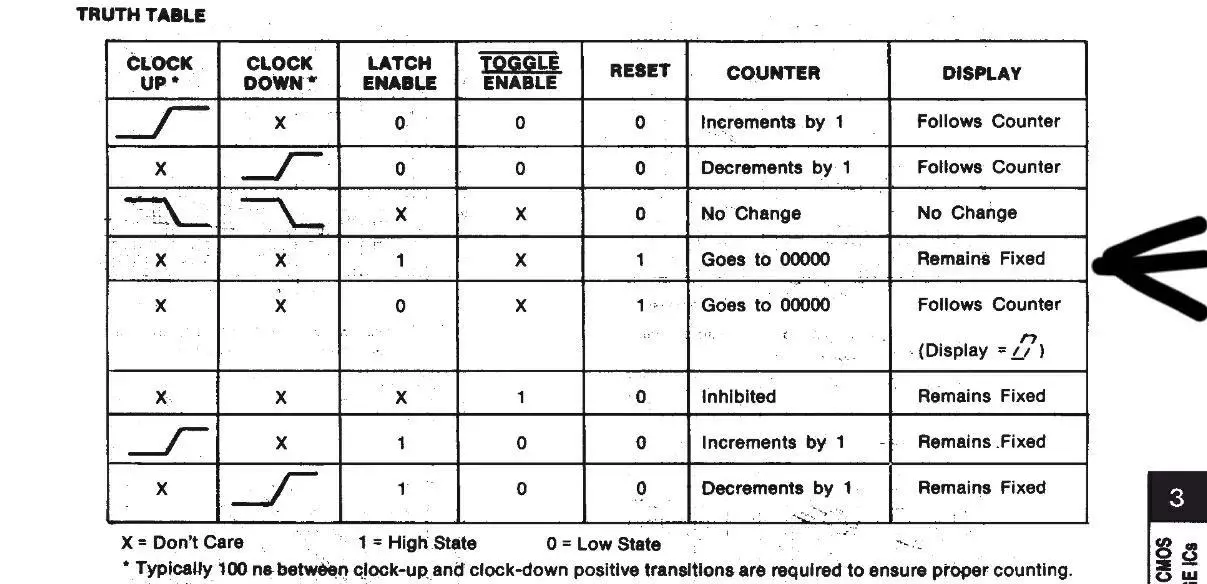

图5

看箭头的一行，CD40110（生产商TI，德州仪器）在锁存控制端高电平时，触发复位清零，输出还原来锁存的数据。

而HCF40110触发复位清零时，不管锁存控制脚是什么状态，输出都会跟随清零，数码管显示“0”。

按理说型号相同，后缀也相同，仅仅是生产商不同，真值表应该一样才对呀，上网查了下，也都是说CD40110和HCF40110一样会跟随清零。

再看看芯片内部结构

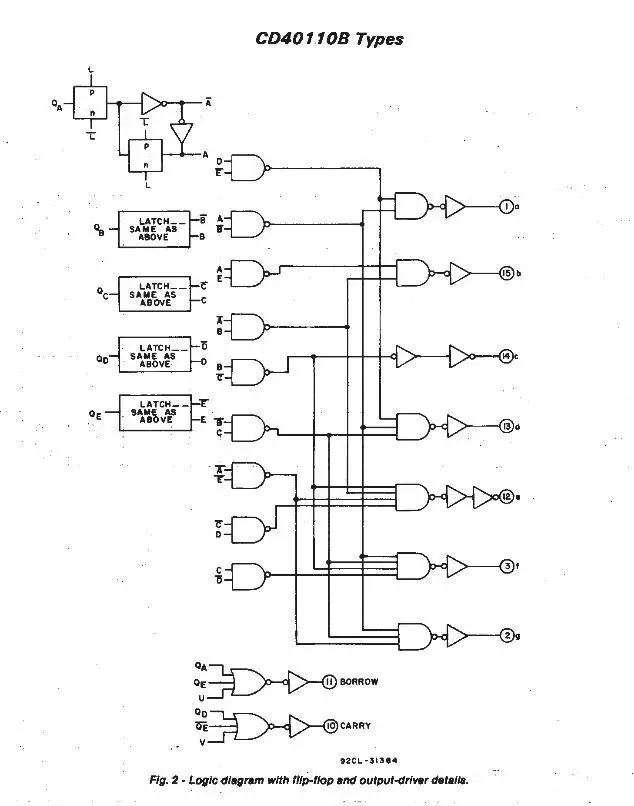

图6-CD40110B内部结构

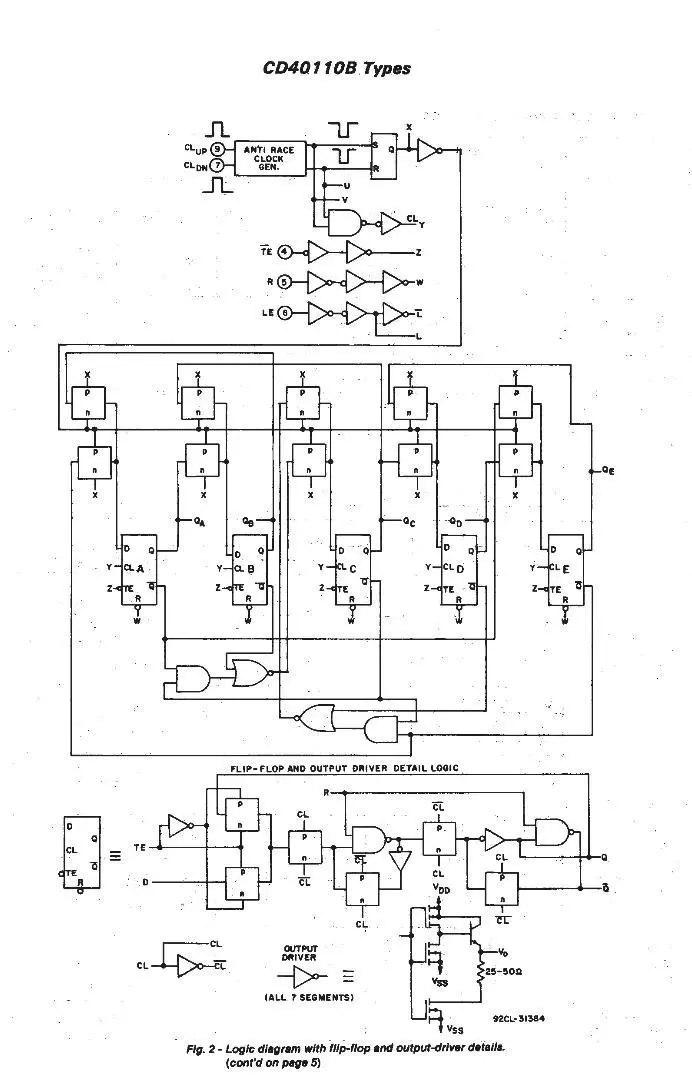

图7-CD40110B内部结构二

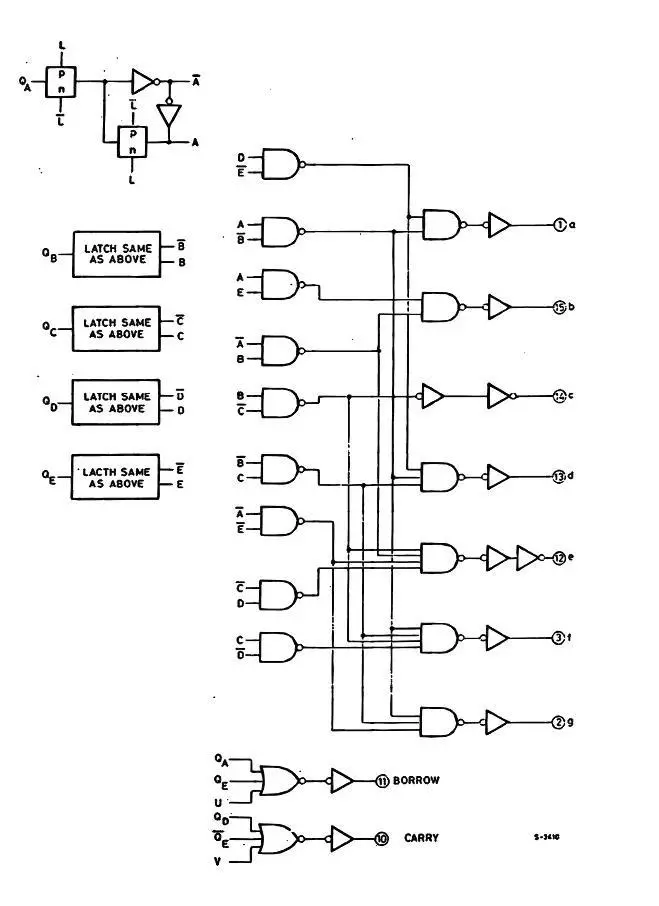

图8-HCF40110B内部结构

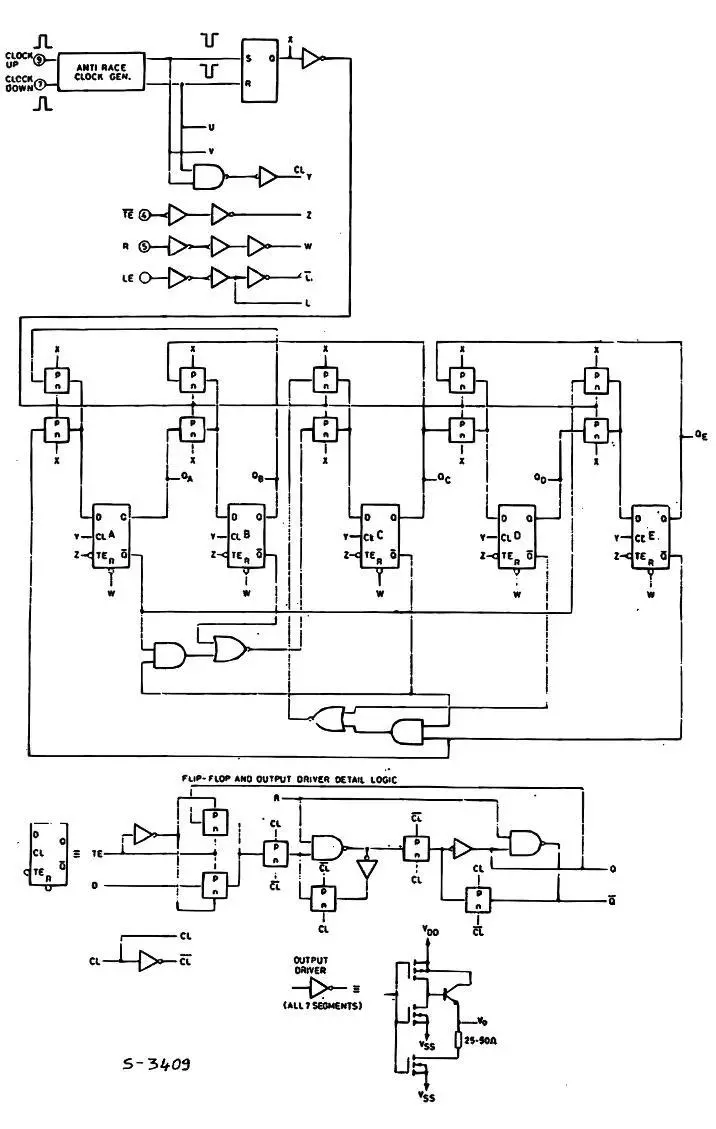

图9-HCF40110B内部结构二

可以说是一模一样、毫无区别。规格书都是官方原版的，应该不会有错呀。看了看内部结构，按理说应该都是锁存后不跟随复位清零的。

这就有点费解了，但实践是检验真理的唯一标准，有机会的话还得分别拿颗原装料试试，到时再与大家分享结果。
