2015是本命年，诸事不顺，大起大落。在本命年即将结束的时候，也做了一个重要的决定，决心安定下来踏实地去寻找和追求自己的目标。之前由于工作原因，台式机要了也没啥用，现在决定settle down之后，原本那台用了快5年的本本就不够看了，再加上在张大妈看了各种装机，不禁也想自己试一试。毕竟作为魔都西南男子技工学院出身，工科男不会修电脑实在愧对这个属性了。因为是第一次装机，准备和筹划了很久，可以给其他想装机的朋友分享一些心得，所以执笔写下了第一篇晒单。

1. 硬件

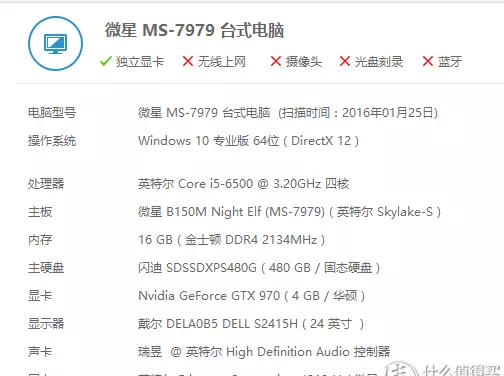

装机配置先上硬件的配置图，装机是从15年年底开始筹划的，当时因为情殇心情灰常低落，心中的购买欲极速膨胀；然后好基友是张大妈的忠实粉丝，那段时间亚马逊黑五加上中国银行信用卡白金卡的返现达到了82折，于是蹭着基友的白金卡走上了剁手之路。整个机子CPU、显卡、电源、内存是在黑五的时候美亚撸的，如果不是返现的话，其实很多价格也不怎么样，这边也就不贴连接了，有兴趣的值友一搜都能搜到。

先讲美亚入手的部分，CPU是刚出没多久的i5-6500，显卡是华硕STRIX-GTX970-DC2OC-4GD5，内存是常规的骇客神条ddr4 8gX2，电源是海盗船的RM650，键盘是罗技g910。在这边我要和各位想装机的新人分享下血和泪的教训——就是装机一定要按自己的预算来，千万不要在网上寻找、在贴吧逡巡的时候被各种测评迷花了眼、改变自己的主意。因为我本身不是发烧友，比较杂食，在一开始看中UMX3机箱的基础上，我原本的打算是i5-4590，加上gtx960里挑一块，再上个技嘉b85m的主板，电源嘛上个450W，经济实惠，适合初装练手 。但是万万没想到，在京东逛了一圈，在显卡吧逛了一圈，在美亚逛了一圈。。。一切都变了。。。

什么，SSD240g不够用啦，你看闪迪extreme pro480g价格不错，返现还82折，一起撸啊！

什么，gtx960?128的位宽你能干啥，在2k4k时代都不好意思拿出来，上4g也是鸡肋，还是洗洗睡吧！

什么，4590？熊弟，CPU买新不买老啦，价格也不差多少，直接上6系呗！

什么，UMX3？哥们，就UMX3奇葩的风道和蛋疼的设计，不上全模组电源就是理麻线，简直不能看啊！

什么，6系CPU得配新主板呐，那你还用DDR3的内存干啥，直接DDR4啊，不享受新科技不是傻吗！

什么，键盘当然上机械，机械当然上原厂啦，那青轴的敲击感，黑轴的力度，茶轴的手感。。不享受下太可惜！

。。。 于是越走越远，等自己发现的时候已经预算超很多了 。

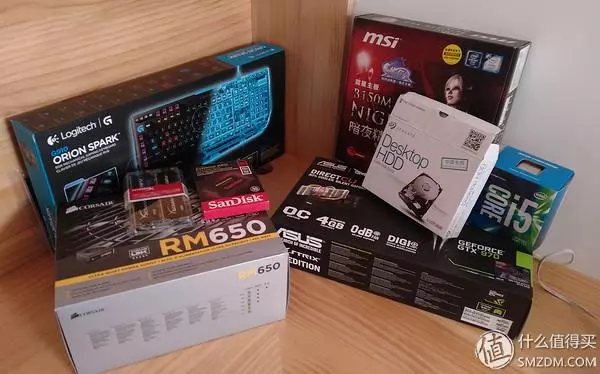

全家福先上全家福，机箱和显示器没有放进去拍。

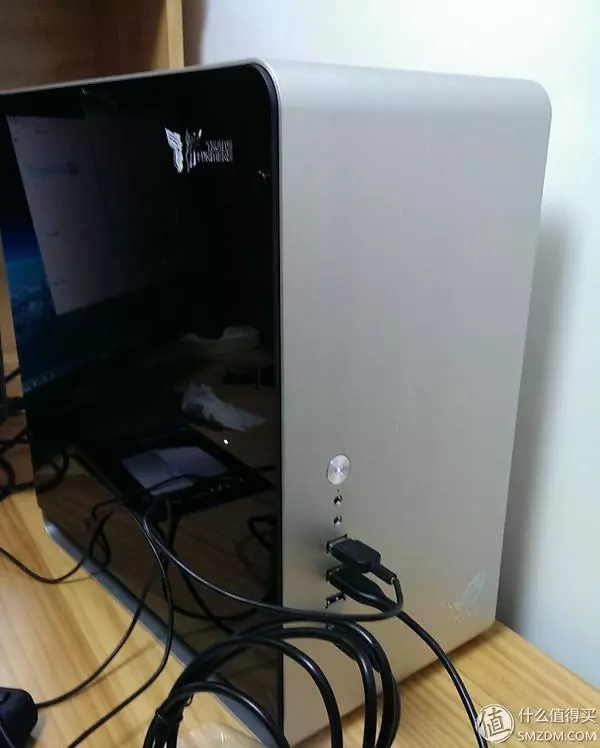

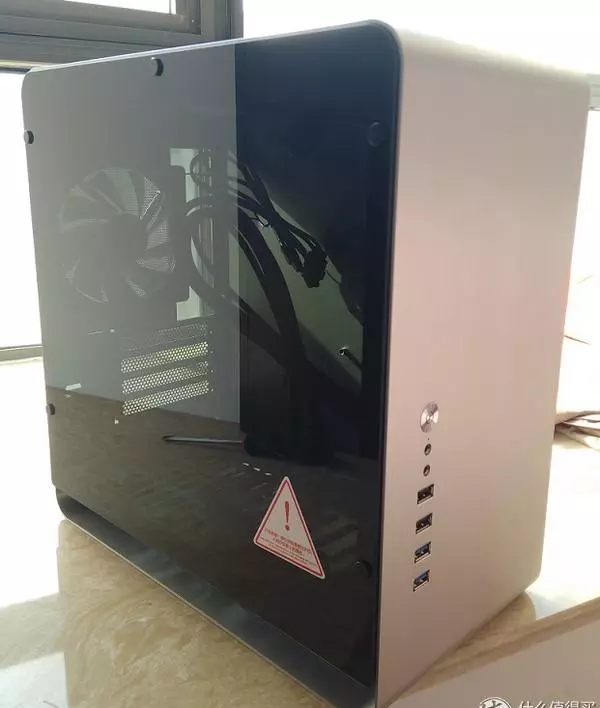

UMX3 正面

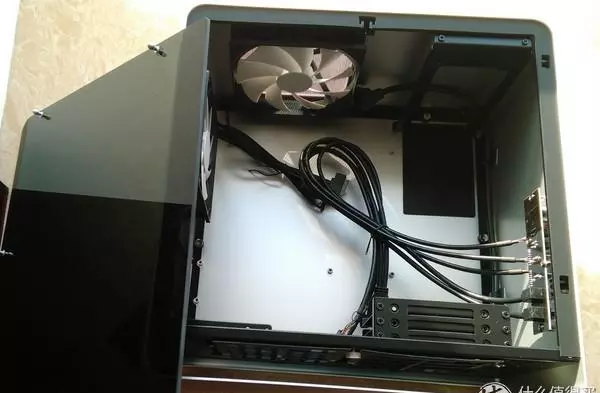

UMX3内部乔思伯的UMX3是一眼相中的，好看，好看，好看！除此之外别无长处似乎 ，它分侧透和全铝两个版本，因为看侧透的很亮骚有点心动，没有选铝侧板的。前面板很简洁大方，usb2.0口和3.0口各两个，然后耳机、麦克风插口加上关机键，配合银色的面板还是很好看的。机箱内部的设计大家可能也有所耳闻，非常特立独行。。。电源在顶部，并没有给它开散热进风的口 ，3.5寸盘位1个、2.5寸 ssd盘位3个挡在底部的进风口上，还好有两张防尘网挡着，不然不知道硬盘会咋样。。机箱自带的风扇分别是12寸和14寸的，奇葩的地方在于。。后面的风扇进风，顶部的风扇出风，电源风扇在最前方，CPU散热卡在中间，大家体会下这惊人的设计，呵呵呵呵呵 。

说实话，如果不是对外观中毒的话，还有其他的选择，因为这款还是价格不菲，我是549在京东入的钢化玻璃侧透版（旧版本是亚克力侧透），这个价格其实是偏高了，大家可以多看看多瞧瞧，选一个散热和走线都方便的机箱，装机还是会很方便的。我当初因为喜欢UMX3的样子，但是到手了突然发现自己原计划把机箱放桌下面的 好看有毛用啊！所以为了显示自己其实算到这点，后来放在桌上了 ，效果棒棒哒！

CPU

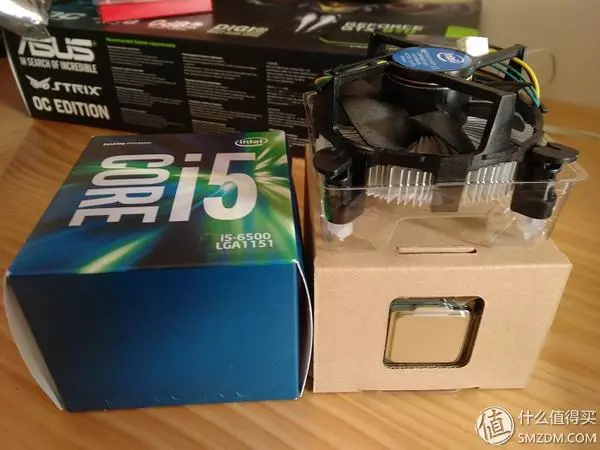

i5-6500，4核8线程，主频3.2gHz，关于这张CPU争论很多，核显性能突出但是实际能力与4590比起来似乎没什么性价比，有独显更不如上至强。。。嘛，只能默默叹息返现力度迷人眼，当时实在是看花了，不想动脑子。我没有用自带的风扇，据说不改设置风扇声音感人，加上UMX3蛋疼的散热，还是自己买了侧吹的风扇。说实话追求性价比的话还是上至强+独显，毕竟台式机不太会用核显的。

显卡

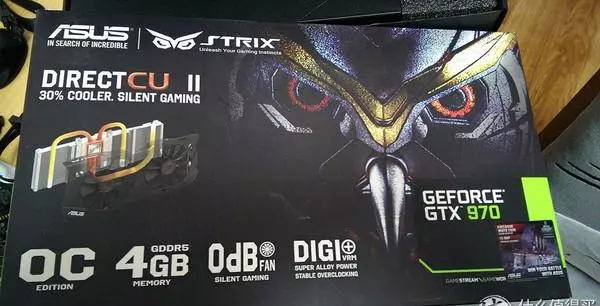

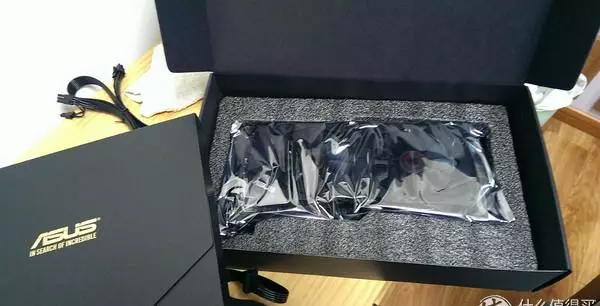

盒子

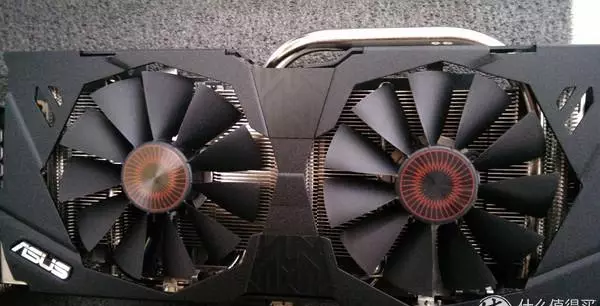

正面

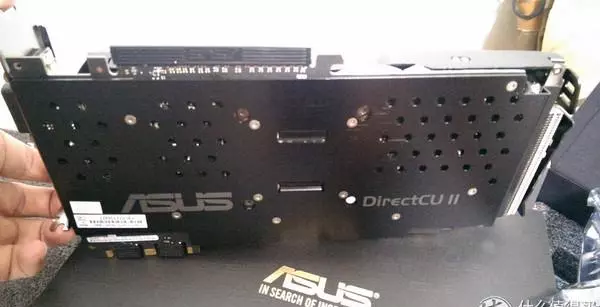

背板

原本对上gtx970很犹豫，毕竟价格还是很贵。不过当时从好基友处得知strix gtx970美亚300刀，算上发现价格惊人，想了想最后还是撸了，毕竟960实在是阉割的厉害。华硕的包装盒很好看 ，从美亚拿到手的时候分量也很棒，双风扇金属背板加上那根粗粗的散热铜管，给人的感觉还是很不错的，唯一让人觉得有点遗憾的就是木有灯。。好歹猫头鹰的logo亮起来啊 。这款显卡是给中高端玩家准备的，现在京东价格也在2400或以上，衡量一下自己的需求，不是特别发烧的其实960也完全足够。网上有过很多测试，1080p测试环境下大部分游戏960是一点都不虚的，当然我也觉得没必要上4g，价格贵了不说，其实性能提升有限，毕竟是在2k显示以上显存才会成为短板，加上960的位宽，入4g其实没什么性价比。如果不为信仰，机箱散热良好还是上a卡吧，毕竟a卡现在的优化依然不错，不像之前所听说的那么不堪，关键是价格十分公道，r9系列的功耗也是大大降低，值得选择。

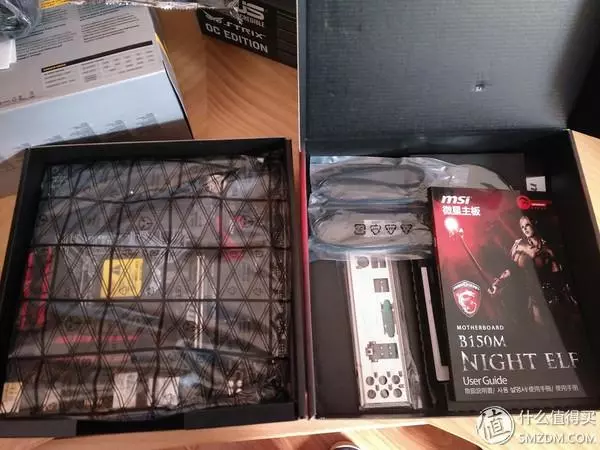

主板包装

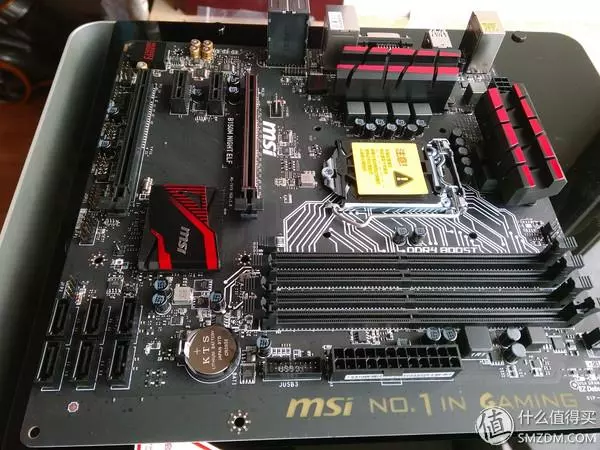

主板实体

主板是微星b150m night elf 游戏主板，因为自己不上超频，所以买B150m的完全足够了。其实很想买微星gaming的主板，因为有非常帅气的龙纹，不过B150m是没有的，所以最后在某包买了这款。我其实又是被颜值吸引到的 ，红黑配色，号称军工品质的做工我已不想纠结。可选的技嘉b150m的那块。。。实在是没法比，所以虽然没什么性价比我还是买了这块（当然可能前面剁手了后面有点破罐子破摔的念头了），大家千万不要学习。

g910包装

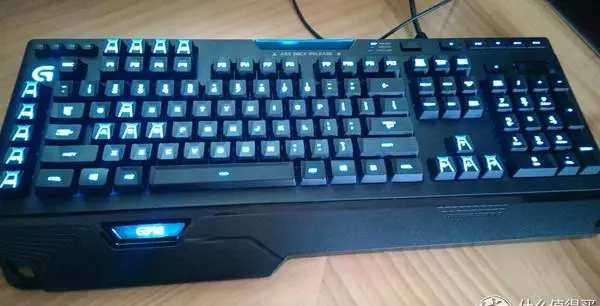

910本体键盘是这货，罗技g910，入这个完全是个意外。。应该算是托张大妈的福，当时好基友兴冲冲地过来说g910降价，算下来到手600不到的样子，这可是旗舰级的机械键盘了！当时其实我的内心是迷惘的 因为没什么概念，不过他那么开心的样子，然后听起来好像这个键盘很厉害的样子，于是乎我还是和他一起入坑了。虽说之前对rgb无感，但是到手之后那一抹亮色，还是很让人中毒的，有灯没灯完全是两个感觉，因为特别喜欢蓝色所以没有修改配色。这块键盘是USB插口的，用的是欧姆龙的轴，用起来的感觉。。。怎么说呢，用基友的说法，和茶轴比较像，但是十分微妙。。。用菜鸟的说法，就是好像和薄膜键盘的手感没啥区别嘛 。不过它的按键特别灵敏，可能对高端玩家来说很有帮助。按键的设计也十分别致，是内陷的梯形，十分有特色。G910用了一段时间之后感觉还是不错的，熟悉了手感之后打字很轻快，rgb灯的调整还有很多可玩之处。。。不过我还是心水原厂的青轴啊，很想感受下那种“爽爽”的段落感，等有米了之后再入吧。

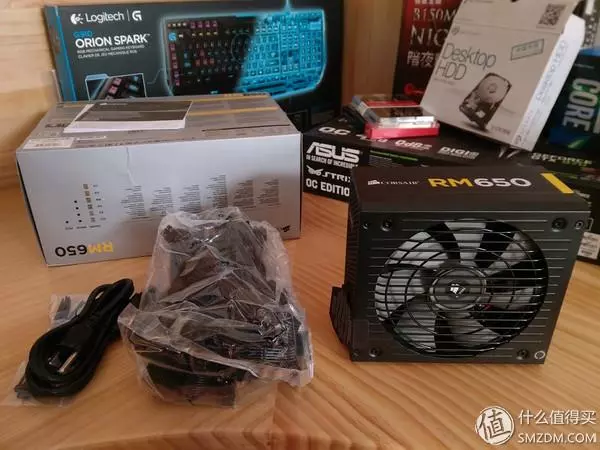

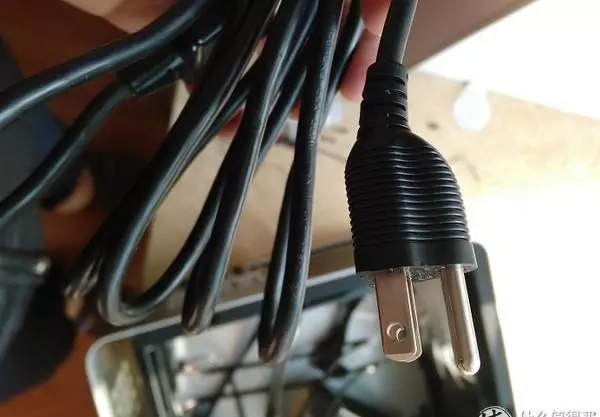

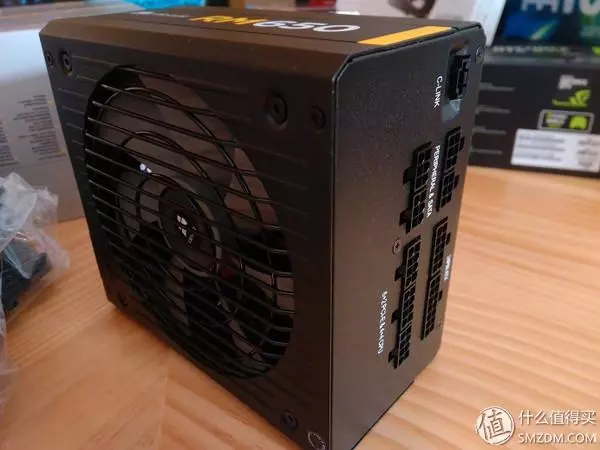

电源是海盗船rm650，其实也没什么性价比吧。这个也是在美亚入的，很奇怪的是国内二手东买的是rmx系列，但是这个系列美亚上却找不到，不知道是怎么回事，希望有大神能指教。 电源做工挺不错的，线材比较硬，整体大小装matx的机箱是极限了，需要注意的是rm系列的插头是美式的，要使用的话需要一个转接头才行。

很奇怪的是550的价格反而是最贵的，而750太大了装不下，最后还是上了650。不过贼船的电源，评价是毁誉参半，说好的有说烂的也不少，不过电源似乎都要拼点人品，所以也是仁者见仁智者见智吧，不过同价位有更多选择，不是强迫症其实也不用上全模组的，这样能更省一点。

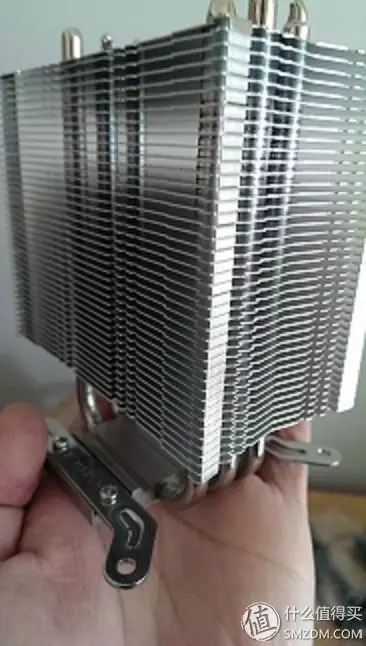

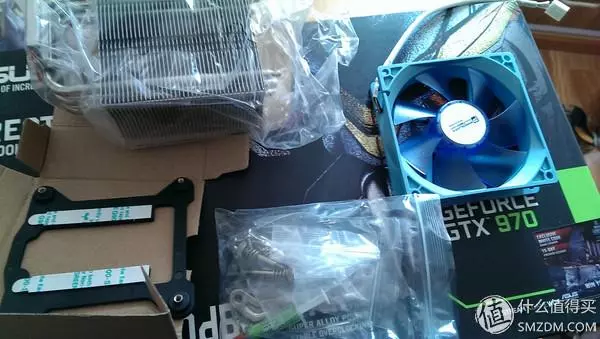

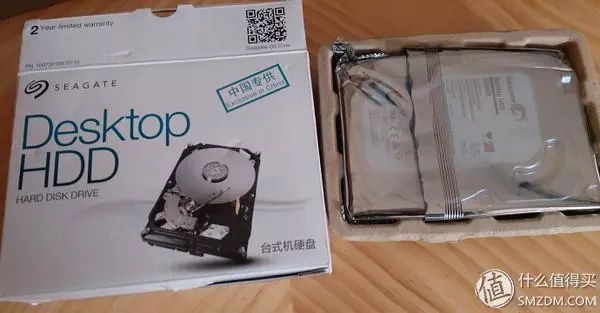

SSD的盒子没拍就不晒了，是闪迪的extreme pro 480g，内存和硬盘也没啥说的。不过可能有大神会批评买2T的硬盘是最没性价比的，确实如此，而且当时也没关注价格就撸了实在是追悔莫及 ，希捷也是槽点慢慢，质量不如从前，不过作为普通人也不去追究那么多了。散热器是采融B48，同价位的据说玄冰400扣具很反人类，然后作为初装的我有点虚，还是选了安装方便的B48，虽然散热和静音方面稍差，但是体积小和做工还是有优势哒。不想折腾加上系统的散热没那么夸张，所以我没有用水冷的方案，据说会比较折腾，有爱的可以试试。

啊啊，差点忘记显示器，我用的是DELL S2415H，镜面屏，是U2414H的弱化版，1499-100京东入手，价格木有啥性价比，不过买的时候送显示器支架，支架好像也值100多，掐算一下，强行觉得还是值的，然后就买了。之前一直在aoc的LV系列纠结，考虑到品控还有保修，最终还是选了这款。24寸的屏幕用起来刚刚好，就是镜面屏实在是太镜面了，不方便照片，就不上图 了。不过这款借口很少，只有HDMI以及VGA接口。但是作为非2k屏，有没有DP其实无所谓，所以也不纠结啦，至少用起来感觉好不错。

2.装机

介绍好硬件，下面进入装机模式 。

装机

装机

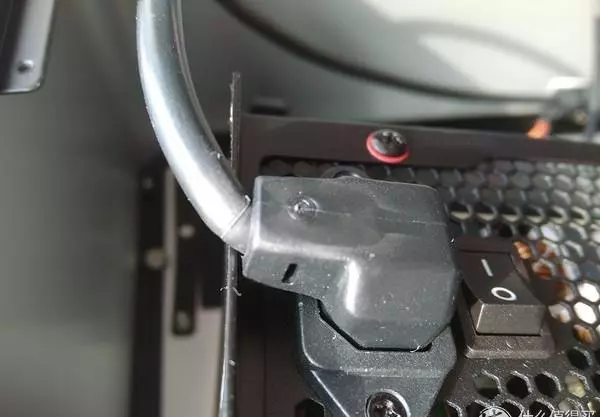

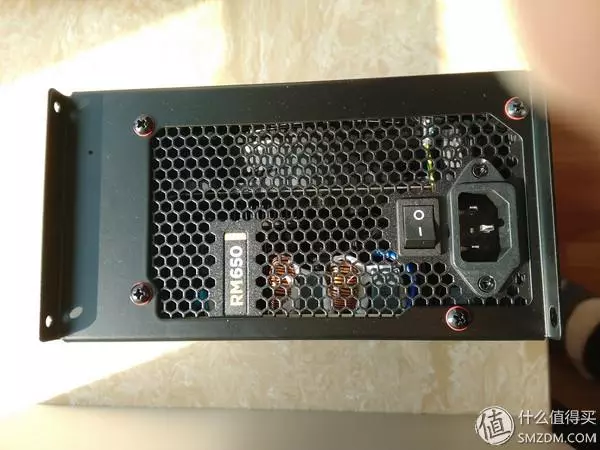

首先先装电源，把电源架先取下来，安装到电源背面。然后插上机箱内额电源线。。。然后就发现了乔思伯的反人类设计，因为电源架边框比较长，电源插头线卡着了，而且由于是在背面，需要把线折成90度才能把电源装进去，真的很担心线断了。网上有的牛人甚至剪掉了一部分电源线== 还好我挤挤还是放进去了。

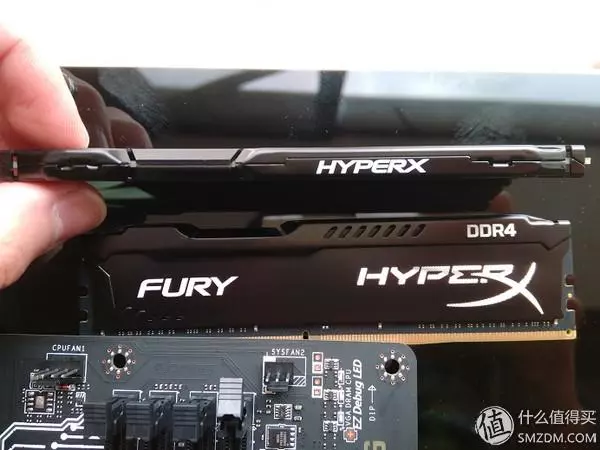

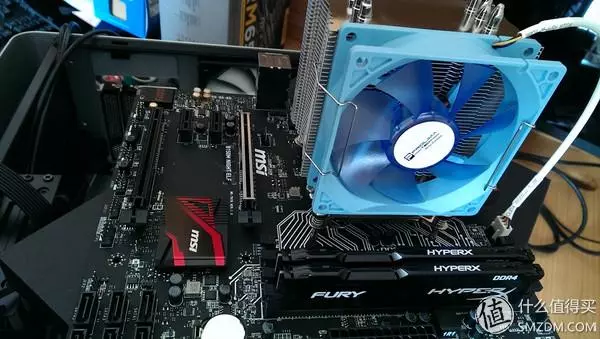

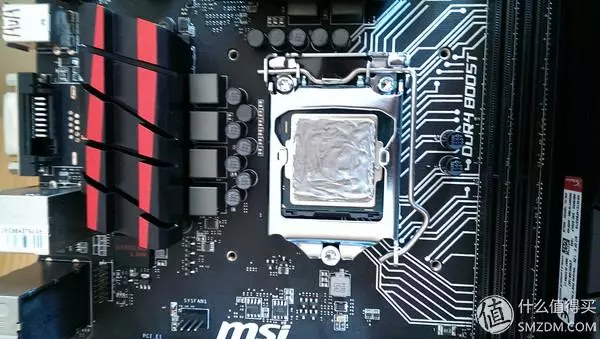

塞进电源之后折腾主板，装好CPU和内存，涂上良心卖家送的硅胶，拧上散热片，扣上风扇，当当当，完工 。采融B48的安装确实挺简单的，稍微摸索下就装上去了，整体做工也很不错，这里赞一下。

拧上支撑主板的螺柱之后装上主板。个人觉得比较难的部分是模组线。。。当时看了一堆线有点晕，不过其实需要的是16pin的主板供电加上8pin的CPU供电，还是比较好找的，有标志为“Type3”的一头都是接在电源那端的。剩下需要接的就是硬盘的供电，非常好找出来；海盗船有个Dlink口，好像是能控制电源风扇的，因为接线麻烦我直接无视了 。

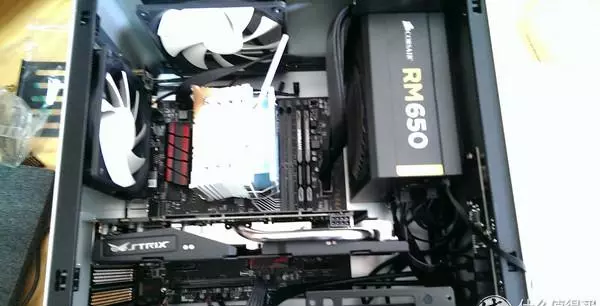

UMX3排线确实很不容易，由于主板和电源的尺寸问题，主板基本上碰到电源了。我把主板的两路供电线从电源后面绕了一下，给下方腾出了一点空间。注意最好显卡的供电也从上面绕，这样电源下方稍微空一点。机箱风扇的控制线是接sata的供电的，可以从主板下方走，其实空间蛮大的。最让人头疼的地方是装SSD的地方，可以看到那块空间其实很小，但是供电加上前面板的5根线全在那边，非常挤。我最后是拆掉一个ssd的支架，把前面板的几根比较粗的线绕了塞进去绕了一圈再接到主板上面，勉强腾出了一点位置。然后把显卡放进去，固定好，接上供电。

最难的部分是两块硬盘，SATA供电的线很硬，但是两块硬盘的供电口都在接近支架的位置，所以基本上都掰成90度了。我把SATA供电从SSD支架下面穿过，然后第一个供电口给机械硬盘，从上面的图可以看到SATA的供电线从HDD那边扭成了一个很妖娆的姿势 ，然后从SSD上面绕过，第四个供电口给SSD，然后第二个口给机箱风扇的控制。两块硬盘的数据线是主板送的，材质也非常硬，装起来挺费力气的。

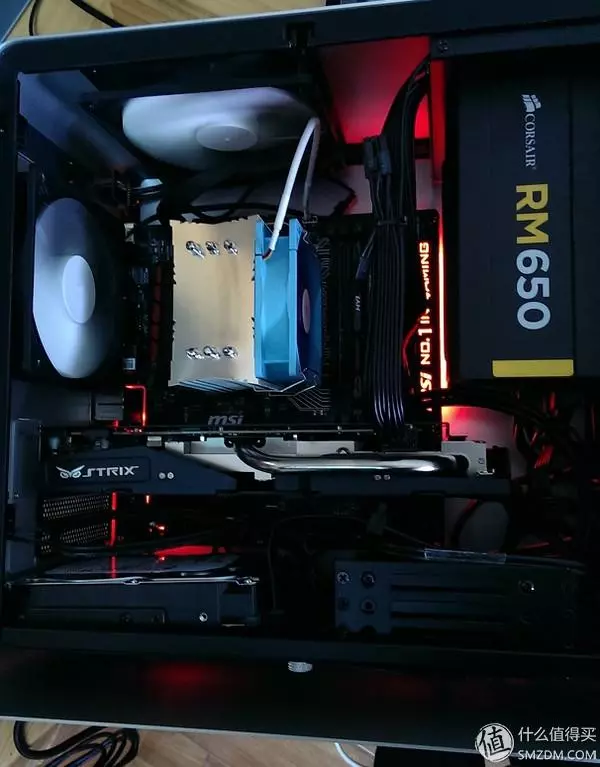

建议大家装机的时候，如果使用原装线材的话建议显卡最后装，这样接主板上的sata接线啊，usb3.0容易一点，不然得用上各种工具才行。。因为空间太小了。如果用定制线肯定容易很多，也会漂亮一些，图中已经是我能做到的极限了 。不过开心的是一次点亮，非常成功 。

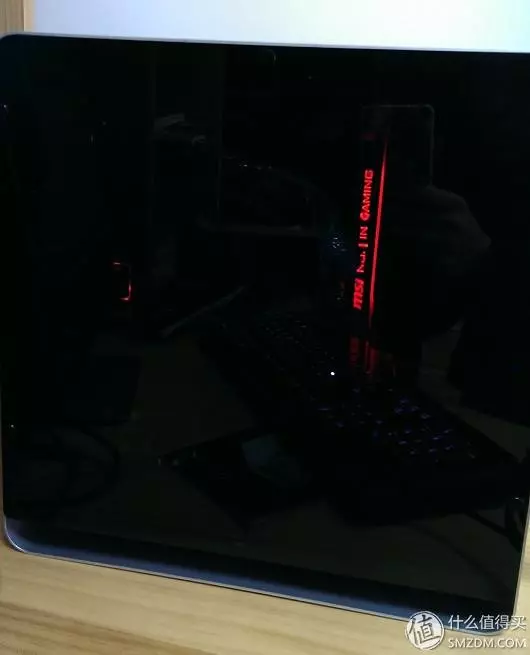

背透出一点红光，看上去还是非常不错哒，刚刚好。总觉得还差点啥 于是再贴上买的贴纸，感觉灰常有质感啊，瞬间高了一个档次，自觉非常满意，哈哈。

3.装系统

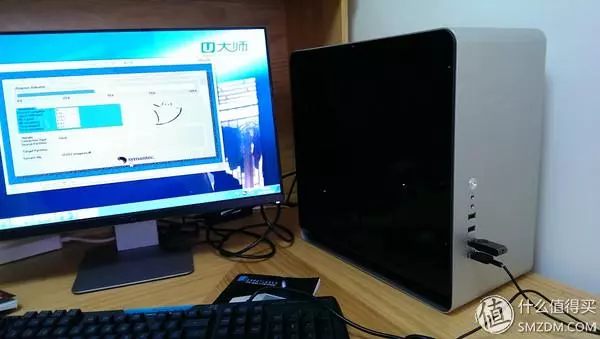

装好机子，准备开始装系统，我以为胜利已经在向我招手了，这不是分分钟装好系统玩起来？但是没想到装系统真是要了我的老命 。我用的是U大师装机启动盘，之前给自己笔记本重装的时候做好的win7 ghost，先分区，然后装系统，然后。。。问题来了。我的SSD是启动盘，但是接的是SATA1口，机械硬盘接的是SATA0口，所以默认是先从SATA0开始。。第一次装好启动的时候，分区信息莫名丢失了，系统重启失败 。第一次失败，重新分区，然后发现蛋疼的卷标号C盘永远是在机械硬盘那边 强迫症表示不能忍啊，于是打开机箱，把熊爪强行伸进显卡和主板间的间隙，把借口调整了一下，此处艰辛，省略3000字。。。

搞定了接口，重新分区，还原系统，装好驱动，简直perfect啊！结果进了windows之后，piu地一下G910的灯熄了。。。 心里一慌，发现键盘和鼠标不能用了，我了个去！不带这样的吧，明明bios设置里面还能用的呢！这不是坑爹吗。。。找度娘问了一下，众说纷纭，说系统问题的比较多，于是只能去下个win8.1的ghost，这期间在主板的说明书里看到，如果是安装win7，需要在bios的设置中打开对win7安装的支持 。。。好吧，原来是我没文化了，win7已经落伍了呢。

你以为结束了咩。。还没，修改好bios设置，键盘鼠标能用了，但是usb、网卡、主板的驱动一个都木有 。。说好的万能驱动呢，我还没光驱不能用光盘装 。。还好win8.1下载好了，棒棒哒，重装！终于，装上win8。。至少usb和网卡驱动能用了，我的心情顿时激动起来，从笔记本把显卡、主板光盘上驱动拷过来安装好，终于能用啦 。

不过还差一步，升级win10啊！都说win10系统如何如何好，免费升级什么，不用白不用 ！据说官网速度慢，特地去系统之家下载了win10，升级升级 ，结果居然，不能用！ ！不能用！！不能用！！提示因为序列号的问题需要修复什么的。。。换了两个版本，win8升级和U盘安装都试过，还是不行，折腾了好久，最终决定放弃，win8.1反正区别也不大嘛，对吧，用用也没什么嘛。。。

终究睡前还是不死心，决定从官网直接下载升级。。。万万没想到的是，居然成功了！！！！事后推测了一下，可能是之前的win8.1和win10序列号不一样冲突了。。。but anyway， 第一次装机终于告一段落，也算是完成了自己计划中的第一步。

4.总结

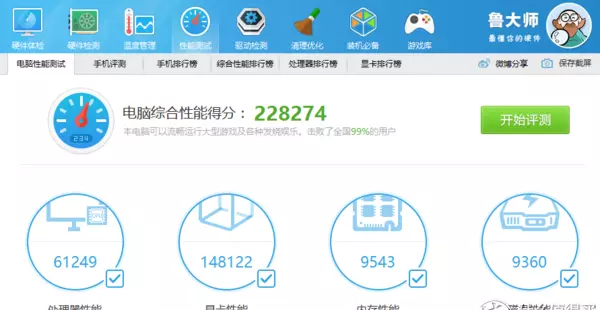

因为本文侧重不是秀性能，所以就简单鲁大师测试下，就不极限烧机测温度了，毕竟普通人一般也用不到这个地步，真正考验散热的应该是夏天，而不是现在这格外寒冷的冬天 ，总结一下：

整个使用到现在CPU温度喜人，20度左右，还没来得及下载游戏玩耍，开机时间16秒还是开心啊，比本本的2分强多了。整体还是比较静音的，只有散热器600rpm的风扇的声音，自带的机箱调成低档声音很小，不过调成高档的话有噪声，夏天的时候也许需要再改造下；

从装机的难度上说，UMX3并不是特别困难，如果需要排线好看还是上定制线；

大家新机装系统的时候注意自己的主板对win7的支持，也许会出现鼠标键盘失灵的情况，可以多看下自己主板的设置，或者干脆直接换win8.1安装；

升级win10的时候上官网直接升级，上官网，上官网，上官网，速度其实挺快的！

我的配置是菜鸟的初次尝试。。。大神轻喷啊。。。

也许有人会问，怎么木有看到鼠标呢，对啦，我的鼠标是传说中的。。。双飞燕！哈哈，用了两年，感觉还不错，只要59哟 。当然，等有机会或者土豪赞助的时候，再上G502吧 。
