智能万用表的使用方法

数字万用表使用教程

l 目录

l 胜利VC8901A型数字式万用表外部结构

l 数字万用表的使用方法

l 数字万用表高效使用技巧

l 数字万用表test档使用方法

l 数字万用表测量频率方法

l 数字万用表上的HFE档使用方法

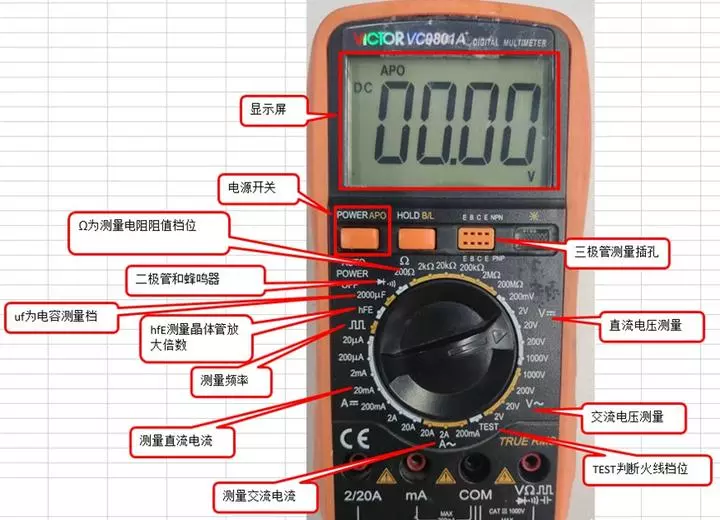

一、胜利VC8901A型数字式万用表外部结构

一）数字万用表选择开关

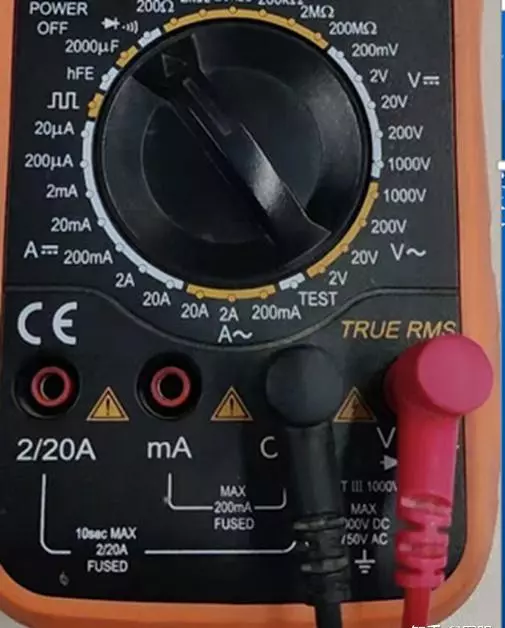

万用表的选择开关是一个多档位的旋转开关。用来选择测量档位和量程。一般的万用表测量档位包括：

“A┄” 直流电流档位

“A∽” 交流电流档位

“V∽” 交流电压档位

“V┄ ” 直流电压档位

“Ω” 电阻档位

二）表笔和表笔插孔

二、数字万用表的使用方法

（一）万用表使用前，应做到：

1．万用表水平放置。

2．将表笔按上面要求插入表笔插孔。

3. 将选择开关旋到相应的项目和量程上。就可以使用了

（二）万用表使用后，应做到：

将选择开关旋至档，若无此档，应按下电源按键将其电源关闭。

（三）测电压、电流时：

如果不知道大小，要从高量程往下测，有了基本读数，再用接近的量程测出准确值。

（四）测量电阻：

先用低欧姆去测，然后用接近的量程测量。

三、万用表test档位用法

【火线识别】判断火线的档位使用方法是：将黑表笔从COM孔拆下，将红表笔插入VΩ孔，将档位开关打到test，然后将红表笔（注意是一只表笔）插入零线或火线插孔。如果是火线的话， 万用表会响。注意要打对档位。

四、数字万用表测量频率的方法

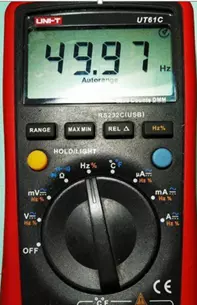

将功能/量程选择开关旋到Hz或波形档

l B）将红、黑表笔分别插入VΩHz和COM输入端。

l C）将表笔线的测试端并联到待测信号源上。

l D）在进行频率测量时，按一次Hz/DUTY键可进入占空比测量状态,再按一次Hz/DUTY键返回频率测量状态。

l E）在进行电流或电压测量时，按一次Hz/DUTY键进入频率测量状态，再按一次 Hz/DUTY键进入占空比测量状态，第三次按Hz/DUTY键返回原测量状态。

l F）从显示屏上读取当前测量结果。

l 注意：测量高电压的频率时，请选择ACV档，再按Hz/DUTY按键进入频率测量

1.数字万用表测量频率和占空比的注意事项

l ·不要输入高于60V的信号，否则可能损坏仪表并危及使用者安全。

l ·测量完成后，要立即断开表笔与被测电路的连接。

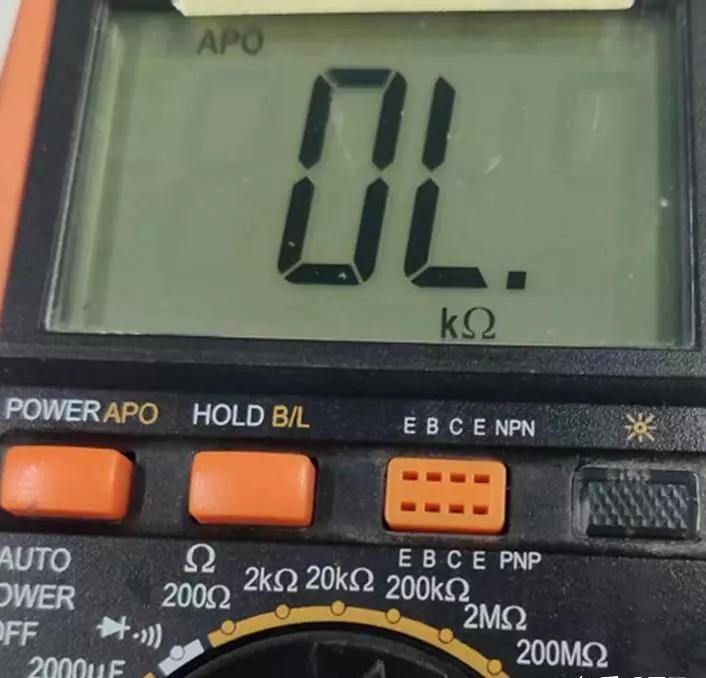

五、万用表上的HFE档使用

万用表上的HFE档是测量晶体三极管电流放大倍数的，这种表上都有测量晶体三极管的插座。hFE档主要是用于测的放大倍数β值，在测量之前，须先确定三极管是PNP型或NPN型，同时确定各脚极性。

使用方法：测量时把三极管插入相对应极性插孔中，就可以读取三极管的电流放大倍数了。

六、万用表测量电容

1.将万用表置于蜂鸣器档位，两个表笔短接蜂鸣器响，判定万用表两表笔接触良好。

2. 将万用表置于F（MF、UF、NF）档位，根据测量电容的容量来选择合适的档位。

3. 红表笔接COM孔，黑表笔接带有电容符号的孔内。

l使用的其他注意事项

1、在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

2、在测量某一电压时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
