计数器是什么东西

我们可以在PLC编程中将计数器定义为...

一条指令，可用于按顺序计数为数字信号脉冲或位数。

该指令在LD编程中用“C”表示。它是数学函数的一部分。

PLC中计数器的作用是按顺序控制和操作设备。该顺序可以是升序或降序。

有两个与PLC计数器指令关联的属性。

1. 计数器限制使用此限制，我们可以设置计数器的范围。
2. 当前计数器值这描述了计数器的当前值。

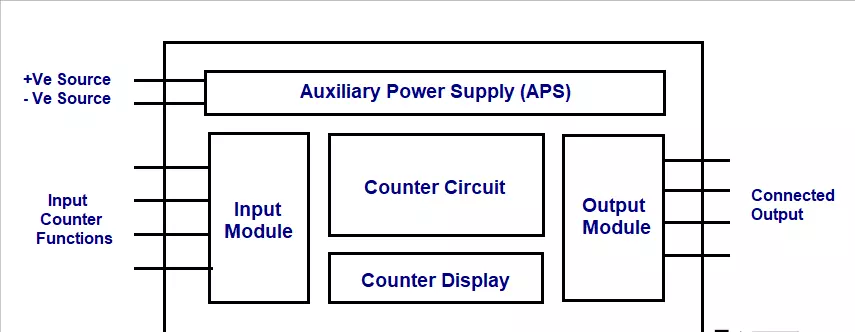

基本的内部计数器电路需要辅助电源（APS），输入输出端子，计数器电路和数字显示器。

我们可以将PLC计数器的内部结构视为具有特定连接部分的给定框图。

计数器电路的每个内部部件都有各种功能。

注意：PLC中的计时器和计数器是两个不同的东西。让我们看看这两个有何不同。

两者具有相同的编程指令功能来控制和操作设备。但两者之间的主要区别是

• 计数器以二进制形式对顺序数字脉冲进行计数。
• 计时器基于时间间隔进行计数并控制操作。

PLC定时器和计数器可用作LD编程指令。

梯形图编程语言由编程指令的多种功能组成。

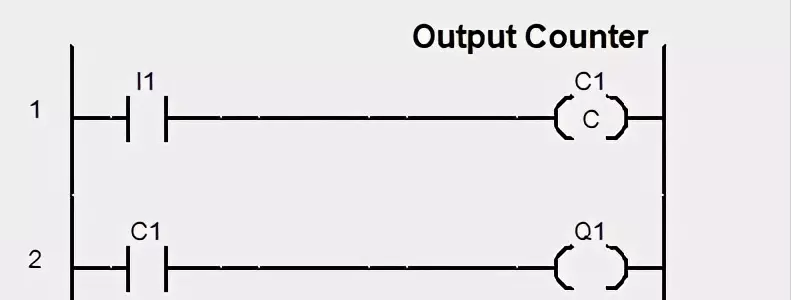

让我们以梯形图为例，在其中实现ABB PLC计数器。

输入计数器触点使用两条垂直平行线显示。

输出计数器触点以线圈形式或箱形形式或矩形形式显示。在AB和Siemens PLC中，以方框形状表示。

基本上，PLC计数器工作于四种模式，例如向上模式，向下模式，双向模式和正交模式。

PLC中的计数器分为三个主要的不同部分。

1. 递增计数器（递增模式）
2. 递减计数器（在递减模式下运行）
3. 递增/递减计数器（在双向和正交模式下运行）

让我们一一查看计数器及其模式。

递增计数器从零计数到预设值。基本上，它增加了脉冲或数量。

递增计数器称为“CTU”或“CNT”或“CC”或“CTR”。

我们还可以将初始值和目标值设置为计数器的输入。

在此，PLC中的递增计数器可以对从初始值到目标值的值进行计数。该初始值必须小于目标值。大多数情况下，它设置为零。

递减计数器从预设值开始计数到零。它减少了脉冲或数量。

减计数器简称为“CTD”或“CD”。

递减计数器通过减小目标值从初始值开始计数。该初始值必须小于目标值。

上下计数器对从零到预设值或从预设值到零的值进行计数。

换句话说，该计数器可以用作递减计数器或递增计数器。

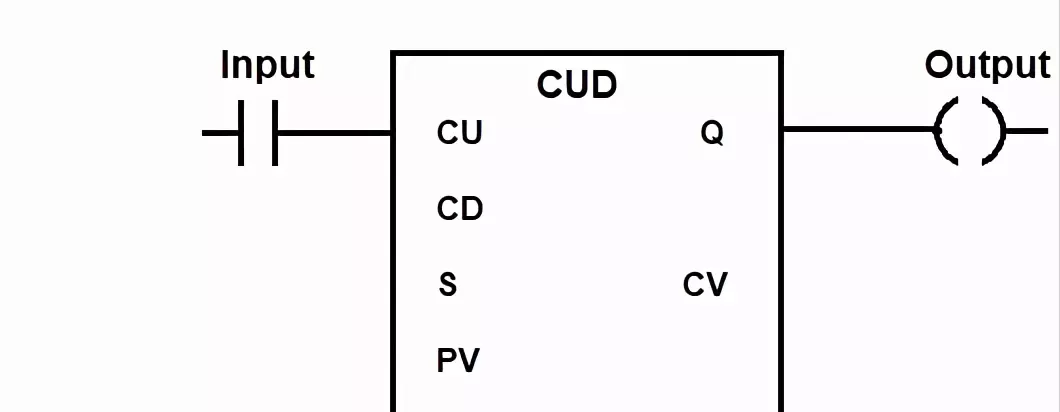

上下计数器称为“CTUD”。

对于双向和正交操作模式，根据指定的计数输入端子的状态（高或低）选择向上-向下计数器。

在PLC编程中，递增/递减计数器指令主要用于递增和递减计数脉冲或单位。

在ABB PLC编程中，我们可以简单地编写梯形图的I / O计数器地址。我们可以在'C0'到'C9999'的范围内设置该值。

对于AB PLC，LD编程中使用递增和递减计数器。

具有三个状态位的定时器指令的寻址格式：

文件类型：元素编号

计数器指令地址的范围从“C5：0”到“C5：255”。

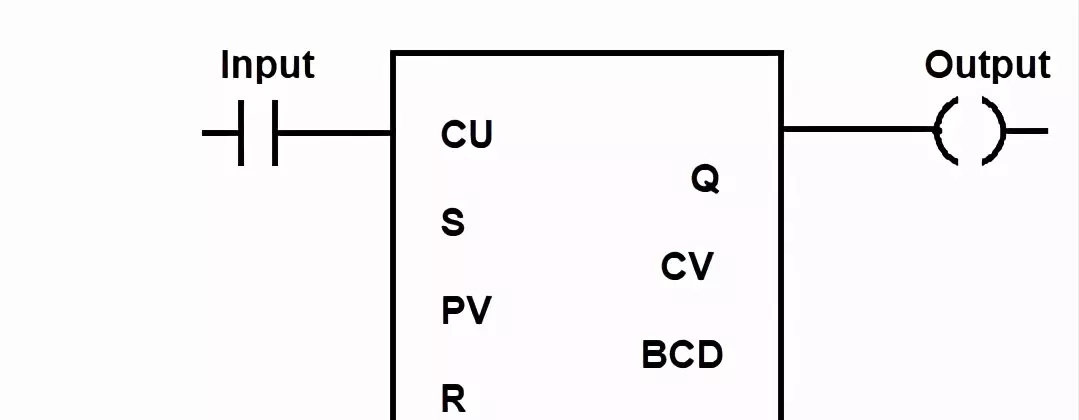

在西门子PLC中，使用递增，递减和递减计数器。这三个PLC计数器需要一些重要因素

• S –设置计数器的值。
• Q –计数器的输出。
• R-计数器的复位值。
• PV-预设计数器值。
• CV –计数变量。
• BCD –当前计数（二进制十进制代码）。

预设计数器值（PV）和计数变量（CV）需要相同的寻址格式。LD中PV和CV的标准寻址格式。

C＃计数值

对于WPLSoft软件，您可以使用从'C0'到'C225'的计数器寻址。

在Delta PLC中，输入计数器地址显示为一般表示形式（C0，C1，C2，……..，C225）。输出以标准格式显示

在哪里。

“ C0”是计数器地址范围，“ K”是常数项。

此外，两类计数器指令也被广泛使用。

• 增量（INC）类型计数器
• 减量（DEC）类型计数器

选择两种类型的计数器，以特定顺序（即递增和递减顺序）对数字脉冲或事件数进行计数。

递增计数器的工作方式类似于递增计数器模式。增量类型计数器的标准格式为

使用递减计数器而不是递减计数器。减量类型计数器的标准格式为

其中，D为整数值。您可以选择任何值，例如浮点值。

在GX Works2软件中，三菱PLC计数器指令以以下寻址方式使用：

C*（地址范围）K *（计数器值）

1. 基本的计数器功能是对数字信号脉冲或二进制系统进行计数。
2. 不同的PLC品牌提供不同的计数器值范围。
3. 计数器按照支持的模式工作。
4. 计数器在向上模式，向下模式，双向模式和正交模式下运行。
5. 向上计数从零或初始值开始到目标值。
6. 递减计数从目标值开始递减到初始值。

我们也可以重置计数器。

重置计数器功能是将计数器设置回初始状态或正常状态。如果要从初始值开始计数，可以使用此功能。

对于数字脉冲计数，向上和向下计数器的复位计数器功能不同。

• 对于递增计数器，复位计数器功能会将脉冲或值设置回较低的值。
• 对于递减计数器，复位计数器功能会将脉冲或值设置回较高的值。
