618和718的区别

冠赫模具钢由瑞典原产地进口的718模具钢属于预硬型镜面防酸塑料模具钢，也称618、718S以及IMPAX SUPREME模具钢，IMPAX SUPREME属于UDDEHOLM钢厂的牌号，718系列模具钢是一胜百的牌号，一胜百是一家自身不生产钢料的销售公司，是瑞典UDDEHOLM钢厂在亚洲、非洲和南美洲的部分材料区域代理商。

目前一胜百在中国市场销售的模具钢材绝大部分都来自瑞典UDDEHOLM钢厂，这可以从冠赫公司提供的UDDEHOLM模具钢材原厂技术文档上看出来，比如被广泛应用的S136模具钢 也就是瑞典UDDEHOLM钢厂的STAVAXESR，而8407模具钢则是UDDFHOIM钢厂的 ORVAR SUPREME趋直钢等等，所以在选购材料时一定要谨慎为之，仔细检验各种进口单据和出厂材质检测报告。

冠赫特殊钢厂房实拍

冠赫模具钢原产地进口的718模具钢是经过预硬化处理的钢料，预硬化状态的表面硬度为290~330HBS。718 模具钢的纯洁度很高，不仅具有优良均衡性以及出色抛光性和光蚀刻花性能，还具有很高的淬透性和良好的抛光性能，电加工性能和皮纹加工性能也是同类材料比较优秀的。冠赫特殊钢进口的718模具钢属于预硬型镜面防酸塑料模具钢，不需淬火也可用于模腔，凸缘可施行火焰硬化，可将硬度提高到52HRC。

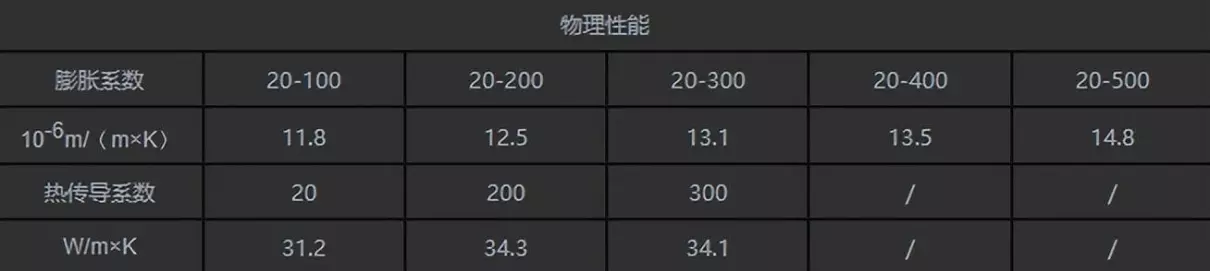

冠赫特殊钢提供的718模具钢物理性能表

冠赫特殊钢进口的718横具钢适用于∶

①大型模具的型板，高表面要求家用电器。

②适用大型镜面塑料模具，如汽车、家电、音像产品等。

③ 可用于镜面抛光度要求的塑胶模具，适合PA、POM、PS、PE、PP、ABS塑料的注塑模、吹塑模。

④ 高抛光度及高要求模具型腔。

其他地区牌号∶

中国GB标准牌号∶3Cr2NiMo模具钢;

德国DIN标准标准材料牌号∶1.2738模具钢。

冠赫特殊钢进口的瑞典UDDEHOLM 718模具钢化学成分表：

冠赫特殊钢提供的718模具钢化学成分表

热处理

淬火温度840~870度，回火温度200~500度，回火后硬度50~55HRC.

①退火∶在保护状态下，加热到700℃，均热后在炉中以15℃/h的速度冷却至600℃，然后空冷。

②应力消除∶经粗加工后，加热至550℃，保温2小时，缓慢冷却到500℃，然后空冷。

③淬火与回火∶淬火前，必须充分退火，以消除加工应力。在500~600℃预热2小时，850℃淬火温度下保温30分钟;要在保护气氛中加热保温，以避免脱碳和氧化。然后在油中冷却，或300℃C等温4分钟后空冷。冷却至50~70℃时，应立即回火。

④火焰淬火与回火∶可使模具表面硬度提高，使耐磨性提高。方法为使用氧乙炔火焰（风煤）在模具表面加热，然后冷却硬化，硬度可达45~52HRC。

处理方法∶预热150~200 HRC，以防止破裂;然后在模具表层连续加热至850~950℃（表面为浅红色），再以空冷;冷却至50~70℃时，立即在180~200℃回火，防止研磨时产生裂纹。

▮电火花加工

最后阶段的精准放电加工，应以小电流高频率进行。放电后模具表面应研磨去除"电火花白层"，模具在500℃再回火一次以去除应力。

▮焊接加工

应尽量避免模具的焊接，因焊接会增加模具破裂的危险性。若模具必须补焊，焊接前模具须预热，预热温度为∶ 200℃- 250℃。*注∶大的焊补，焊补后需进行应力处理。

▮研磨加工

正确的研磨技巧能避免研磨裂纹更能增进模具的寿命。低温回火的模具对研磨特别敏感; 研磨砂轮必须适当地修正削锐，并尽可能选择较软，粘结度低，开放式晶粒的砂轮。限制最高圆周速度，并使用大量的冷却液。

▮抛光加工。

正确的研磨技术能避免发生裂纹，增加模具的寿命。经过低温回火的材料，在研磨期间，裂纹敏感性很强，此时砂轮必须经过修整，较软且开放晶粒的砂轮才适合，同时充分的润滑剂和适当的圆周速度也很重要。

▮光蚀刻花

718模具钢由于硫含量低而特别适合光蚀刻花，模具表面可确保均匀及精确的花纹。

▮渗碳处理

①渗碳处理温度850~940℃，时间依产品需求的深度而确定。

②如果渗碳温度超过880℃，时间超过2小时，则必须进行正常化处理，以保持组织晶粒细小。

③渗碳完毕后，在炉中冷却至830℃，均热后在油中淬火，然后回火。

④如果只要求高硬度而不要求组织晶粒细小，可以在880℃C以上的渗碳温度淬火。

▮氮化处理

氮化处理可得到较硬的表层，同时，有很好的耐磨性及腐蚀性，在氨气中氮化处理后的硬度可达650HV。570℃下软氮化处理，能得到的表面硬度为700HV，经过2小时处理，硬化层深度为0.01mm。

▮硬铬层覆盖

经过覆盖硬铬层的工具，必须在180℃回火4小时，以避免氢脆。
