b值3950和3435区别大么

大吴哥 2024-05-29 07:02:54 阅读 (157)

NTC产品大制分类

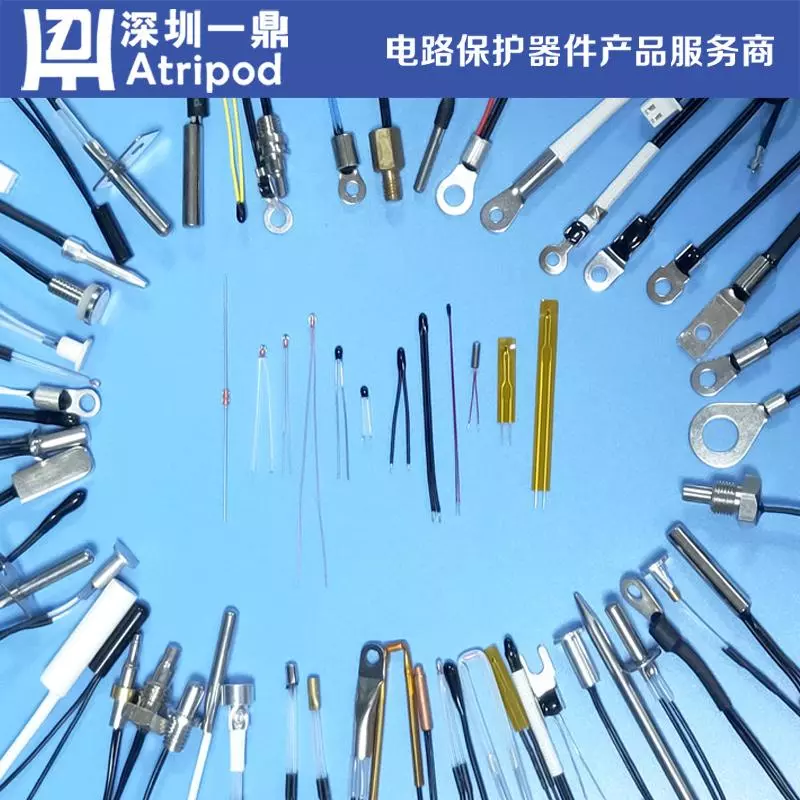

NTC异型头产品图2

从上几张图可以看出，NTC产品头部核心部分可以做到非常小，所以产品可以接各种头部端子，那么它是如何能测量温度的？

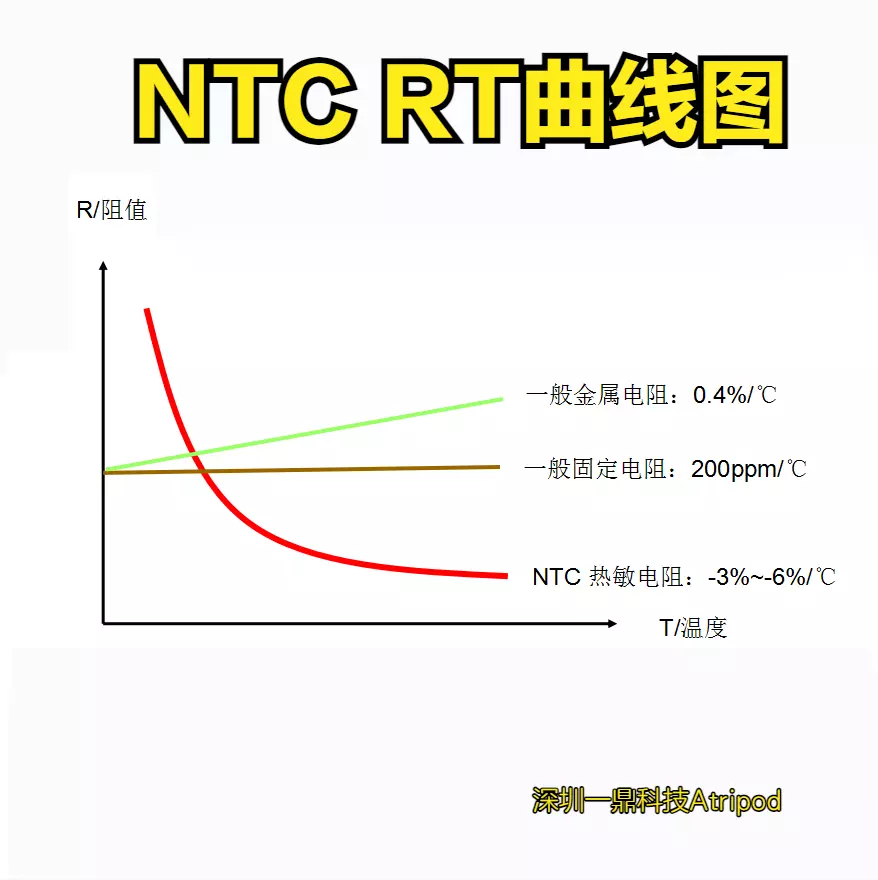

NTC温度电阻曲线变化图

从上图中可以看出，NTC产品RT曲线非常平滑，能按一定规律做到一个电阻对应一个温度值，所以在电路设计中，只需要检测电阻，就能得到NTC周边环境温度值，可以把器件数据传导给芯片，做到让芯片在指定一个或者多个温度时，进行控制，可以是显示、导通，关断，控制等各种方式，做到温度准确控制，达到电路设计效果。

那么一般NTC产品，B值是什么参数？在里面起什么效果呢？如何测量B值产品？

我们先来看一下NTC产品的大概参数：

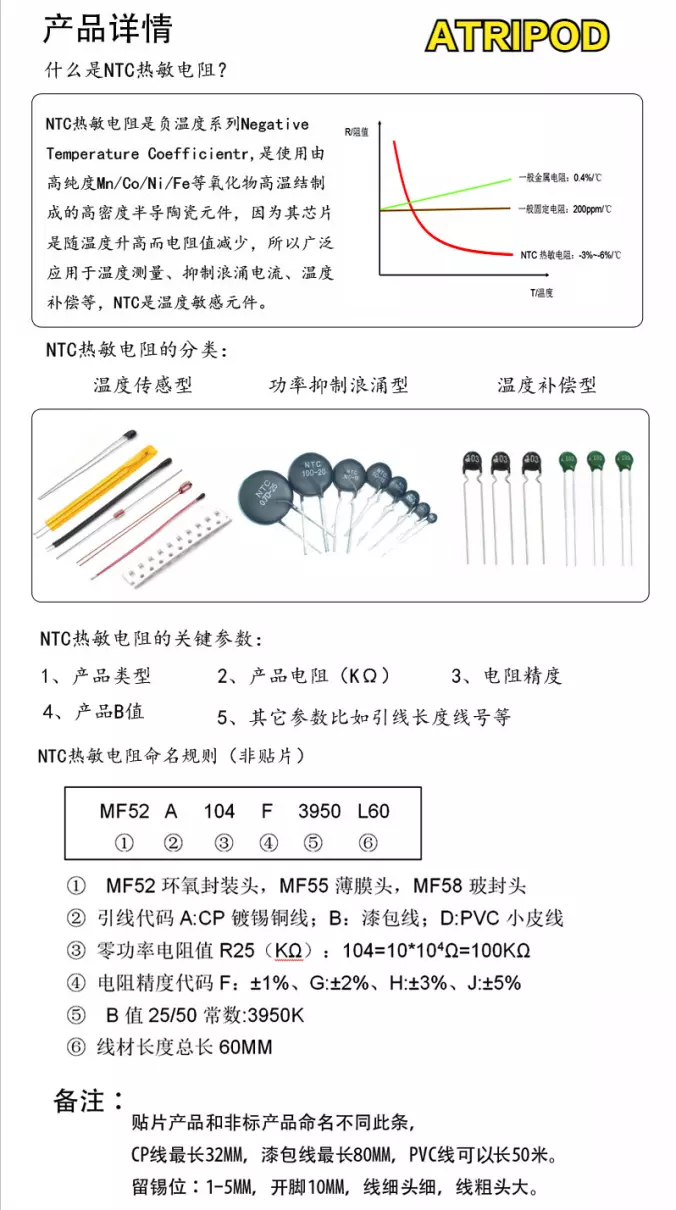

NTC产品详情

NTC热敏电阻B值是重要选型参数之一，B值叫材料常数或者热敏指数，其实我更愿意叫它电阻率的变化规律指数。B值NTC在高温烧结时，电阻率的材料变化指数。从RT曲线上也能看出，NTC曲线非常平滑，这种平滑的变化规律就是B值常数。所以客户在测试25度和85度都对得上电阻值表，那么在50度，60度时，应该也能对上，之所以有误差，就是因为客户测量环境温度测量有差异或者温度显示不准。

NTC是烧结而成，分子结构

那么B值如何得到？如何判定或者检验来料就是我们需要的B值产品呢？

有一个计算公式：B=[(Ta*Tb)∕(Tb-Ta)]*In(Ra∕Rb)

公式里，Ta,Tb可以自己选，一般是取25℃和50℃，也有取25℃和85℃，为了更加准确地验证产品B值，也可以增加0℃，取四个点的温度对应电阻值，B值一般是四位数值，常出的B值数值有3380、3435、3950、4200，也有一些特殊B值的比如3470、3899、3900、4100、4150、4250等，电阻值一般是1KΩ/2KΩ/5KΩ/6.8KΩ/10KΩ/20Ω/50KΩ/68KΩ/100KΩ/200KΩ等，精度一般做0.5%~5%，功率型NTC有做10%~20%精度。

注意：公式里讲的T指的是开尔文氏度，符号是K。为了方便大家学习此计算方法，我把摄氏度换算成开氏度：

0℃=273.15K， 25℃=298.15K， 50℃=323.15K， 85℃=358.15K。

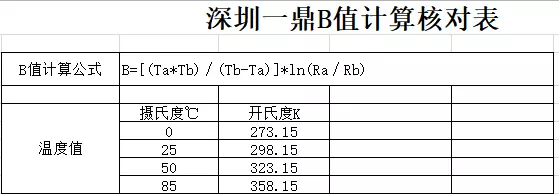

摄氏度和开氏度重要温度换算

测量NTC产品温度对应电阻值，一定要用恒温设备测量，这点很重要，我们一般是使用恒温油槽测试设备。假设现在有一个NTC经过我们测量，得到如下参数：

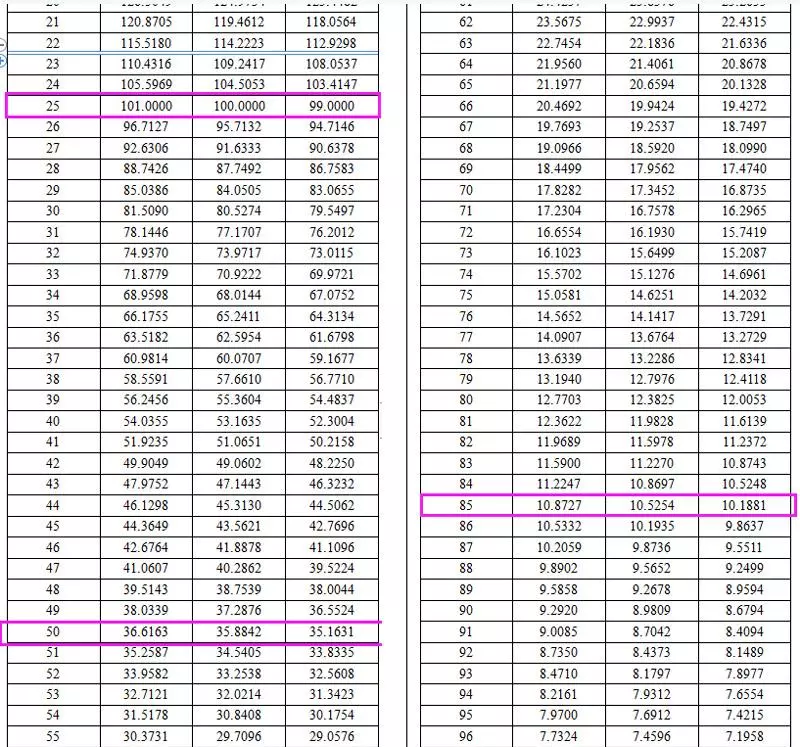

NTC热敏电阻RT数值表100KΩ

我们算下R25/50产品对应的B值，只需要套入公式：

B=[(Ta*Tb)∕(Tb-Ta)]*In(Ra∕Rb)

=[(298.15*323.15)/(323.15-298.15)]*In(100/35.8842)=3950K

这样就计算得出这个在R25=100K的NTC，它的R25/50的B值是3950K，同一个电阻值产品，如果计算不同温度的B值，那么得到的常数是不一样的，也就是有些特殊型号那么多非常规B值的原因。

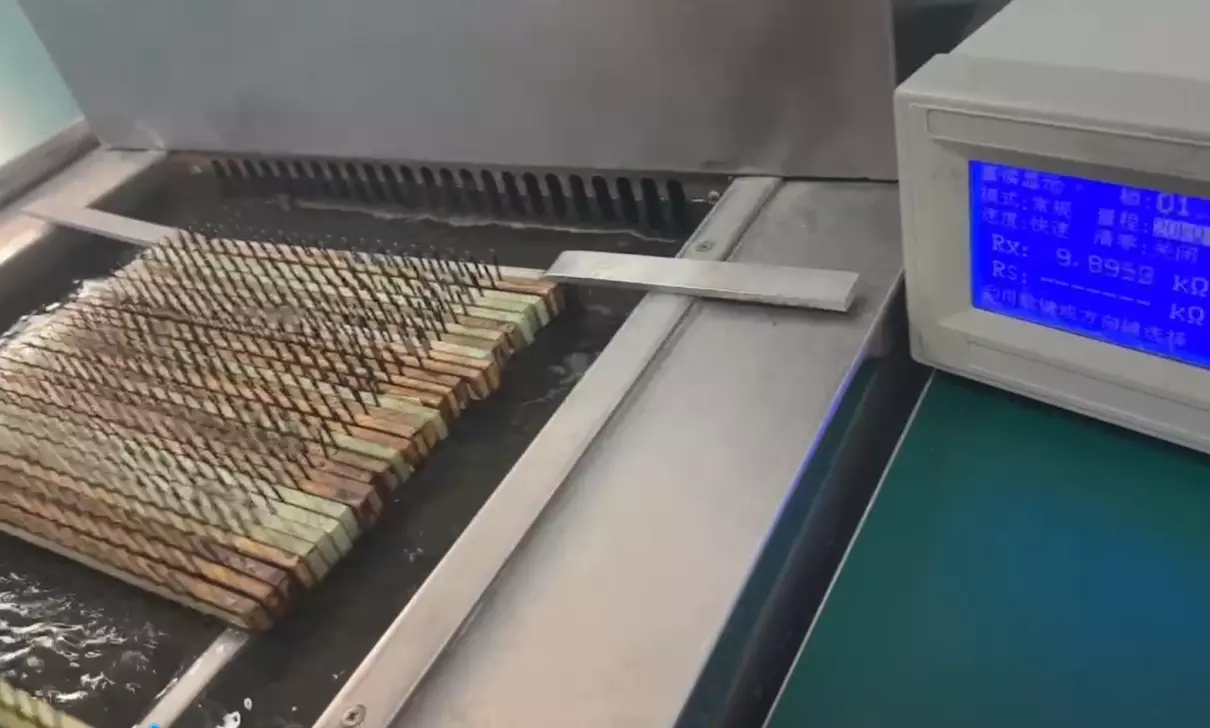

恒温油槽测量NTC阻值

从上面文字图片可以说明，在实际应用中，来料产品B值是否正确，可以测量R25和R50值和R85值，对照规格书里RT表值就可以，如果没有恒温油槽，在空气中测量可能有误差，但是大致是不会错的，还有一个测量情况，就是直接连接IC芯片，测量温度值看是否对得上RT表。
