Cadence软件是很多公司都在使用的原理图设计、PCB设计、高速仿真的EDA工具，熟练掌握Cadence的使用方法，能够独立进行原理图及PCB设计对每一个硬件开发人员来说都是基本功。本教程针对硬件开发人员需要使用的原理图及PCB设计进行了全面的阐述，是一个非常不错的入门级教材（来自某知名企业的内部资料~）。

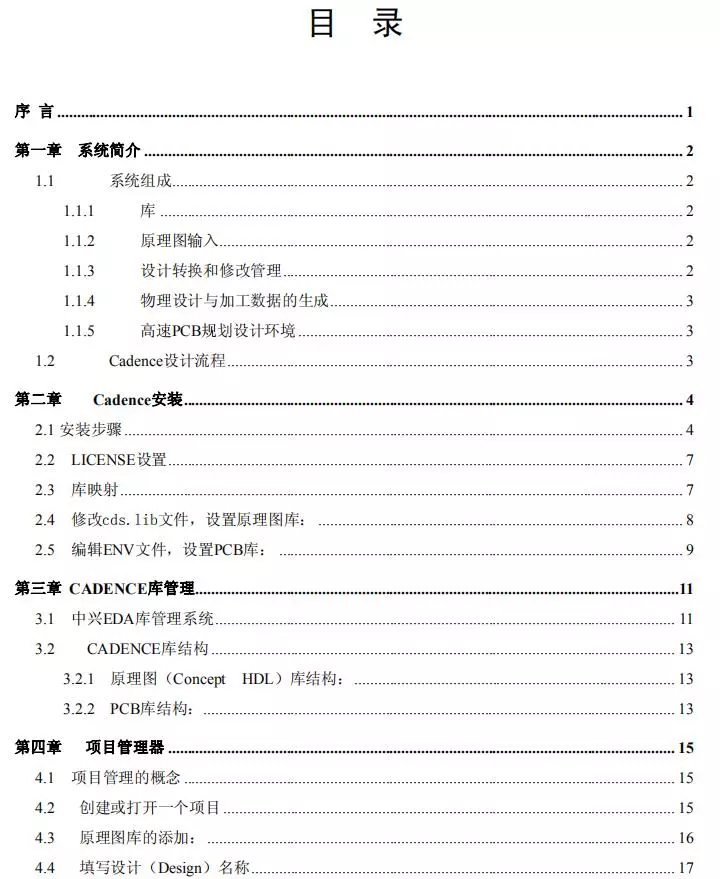

Cadence原理图与PCB设计教程目录

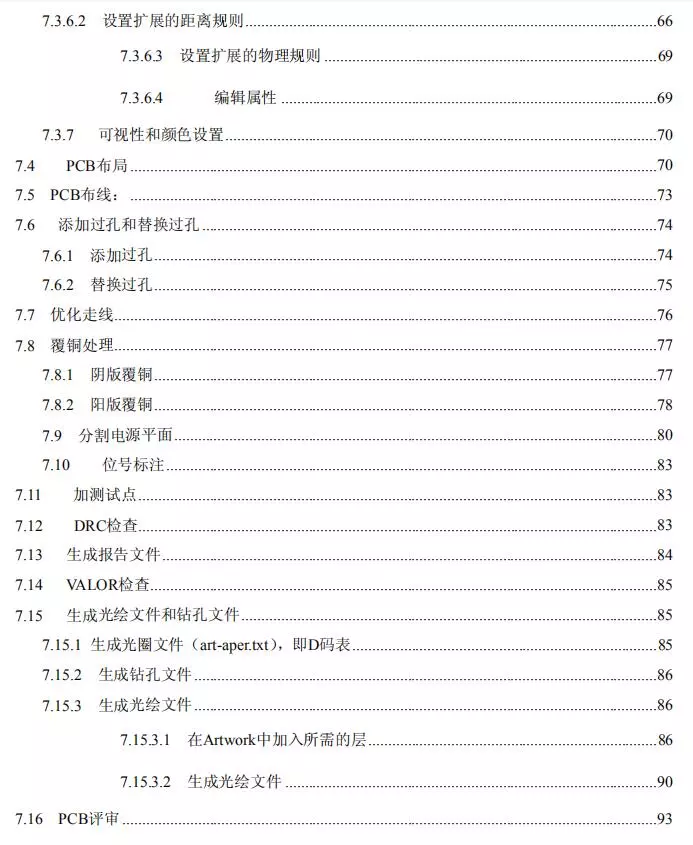

Cadence原理图与PCB设计教程目录

Cadence软件概述

Cadence软件是一个功能强大的系统工具，包括很多功能模块，如原理图输入；数字、模拟及混合电路仿真；FPGA可编程逻辑器件设计；自动布局、布线；印刷电路板图及生产制造数据输出；MCM电路版图设计；以及针对高速PCB板MCM电路的信号完整性分析等，从前到后提供了完整的输入、分析、版图编辑和制造的全线EDA辅助设计工具。

Cadence原理图与PCB设计教程内容节选

1.2 Cadence设计流程

Cadence的原理图与PCB设计流程包括Project的生成、库的管理、输入原理图、生成网表、仿真分析、布局、布线和输出生产制造文档。流程如下：

1、使用Project Manager建立及管理Project。

2、使用Concept HDL输入原理图。

3、使用SPECCTRAQuest signal explorer (SigXP)仿真分析并完成预布局。

4、设计转换和修改管理。

5、使用Allegro/SPECCTRA布局、布线。

6、使用Allegro生成生产制造文档。

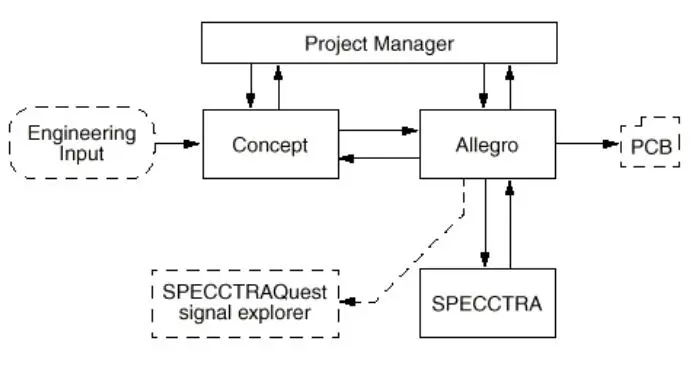

下图显示了使用Cadence PCB设计工具创建并完成一个PCB设计的过程：

……

5.6画总线

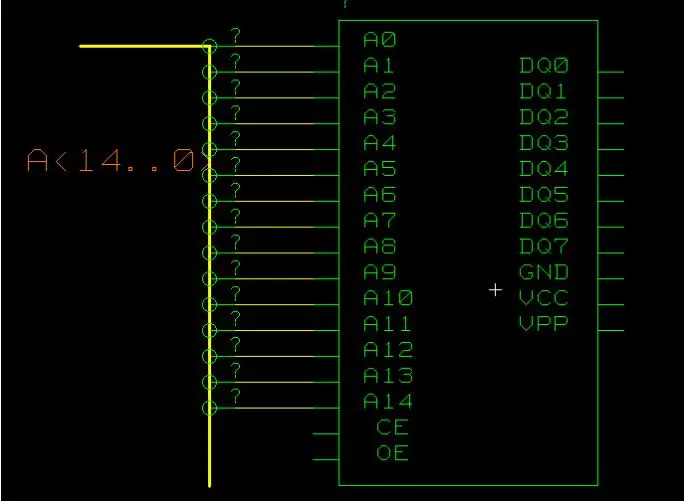

1、先用5.4的方法画一条线，再执行下拉菜单Wire中的signal name，输入总线信号名，如A14..0。

将信号名点击到信号线上，则这根连线自动变成总线形式。

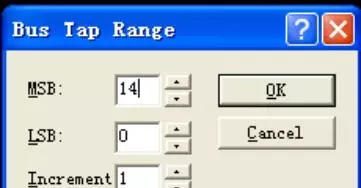

3、添加Bus Tap value：从上图上可看出每条线上均有一个“？”，“？”是用来添加BN属性的值。在Wire下选Bus Tap Value，出现如下图所示的对话框。在MSB中填入14，在LSB中填入0，Increment中填入1。这是设定从支线到总线的值。

……
