数码坛和隔壁坛的老朋友或许知道在2017年左右，市场上出现过一批打着卡西欧公司内部专用/会场商场展示型名号的投影仪，数量有限（一说是没有量产，只有试产200多台），没有盖子，裸着半身，巴掌大小的机身，使用LED+激光混合光源，德仪DLP显示技术，短焦投射，亮机时长在2000-6000小时不等……

卡西欧产品库并无收录，网上关于这款机器的介绍和说明也寥寥无几，淘宝上卖完了之后就陷入沉寂，只有咸鱼上偶尔冒出三两台高价出售，不过也很快被别人拍下，似乎这台机器已经被历史遗忘。

其实我心水这个宝贝好久了，身材好，先进的光源技术（2014），短距离百寸的投射面积，准HD的分辨率显示（1280*800），我心中一直难以忘怀，但是了解到的时间太晚车早已不等人，而且几次经历都从之身边擦肩而过，真是十分郁闷。

不过最近偶然在咸鱼发现有人出售，我没有犹豫直接拍下，然后就这样阴差阳错地得到了心水多年的宝贝，狂喜之际，坐等收货。物流终于到了，迫不及待上电开机，伴随着嘶嘶风扇色轮转动声，我的梦想似乎也逐渐的变得清晰——近在眼前。

以下内容综合了个人心理分析资料查证过程，包含了三次拆解拍摄的照片，一次性整合放出~

目录：

- PART ONE 第一章 到手后发现问题

- PART TWO 第二章 拆解定位问题

- PART THREE 第三章 维修维修维修

- PART FOUR 第四章 未经证实的复活

初次见面的模样

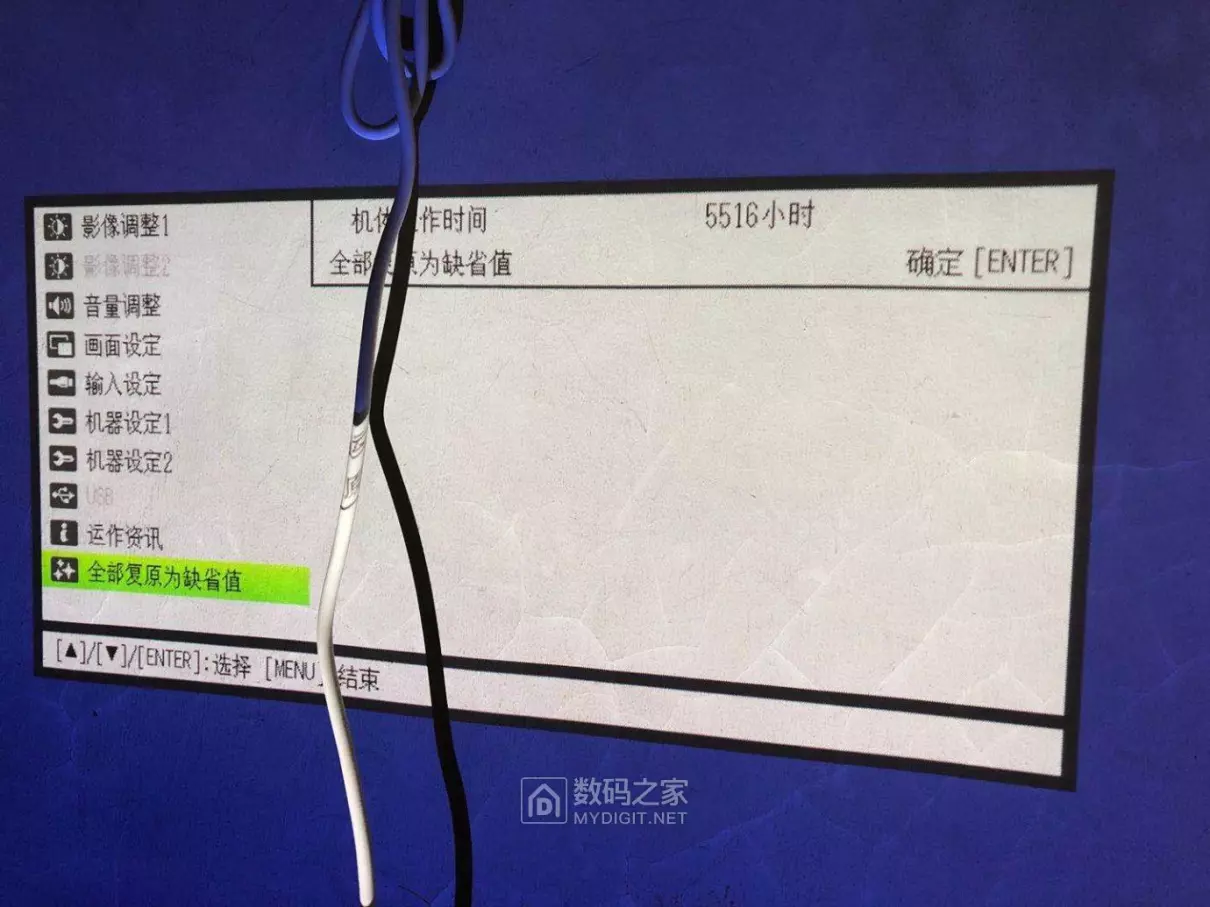

不过人生不如意事十之八九，虽然成色非常让人满意。但缺陷是实打实的——首先不说亮机时间长达5000小时以上（内部部件老化+积灰严重）。

单纯从亮度上看，严重和心理预期不符合：

卖家号称1000流明的亮度，实际到手后亮度一般，维修完毕后比身边GP3的300流明亮度明显高一个等级，姑且算是满足500流明吧

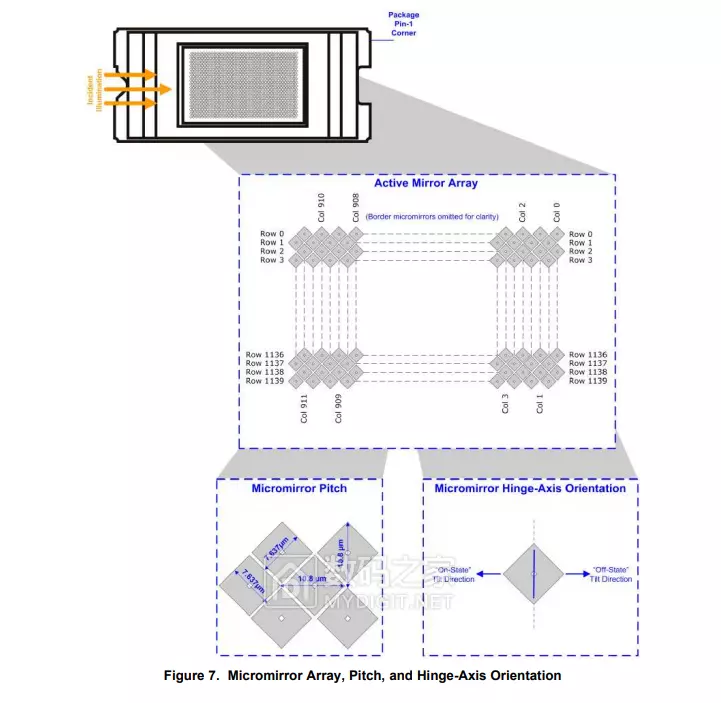

其次是1280X800的分辨率，查了下TI的DMD参数。发现为0.45寸的WXGA DMD，使用菱形像素，和山水X5豪华蓝牙LED小型投影机DLP投影仪拆解及资料分享是相同的DMD，这样显示精度会大大下降，完全打不过0.3寸TRP矩形像素的DMD，不过也不吹毛求疵，毕竟那时候2013年后一款DMD还没上市。

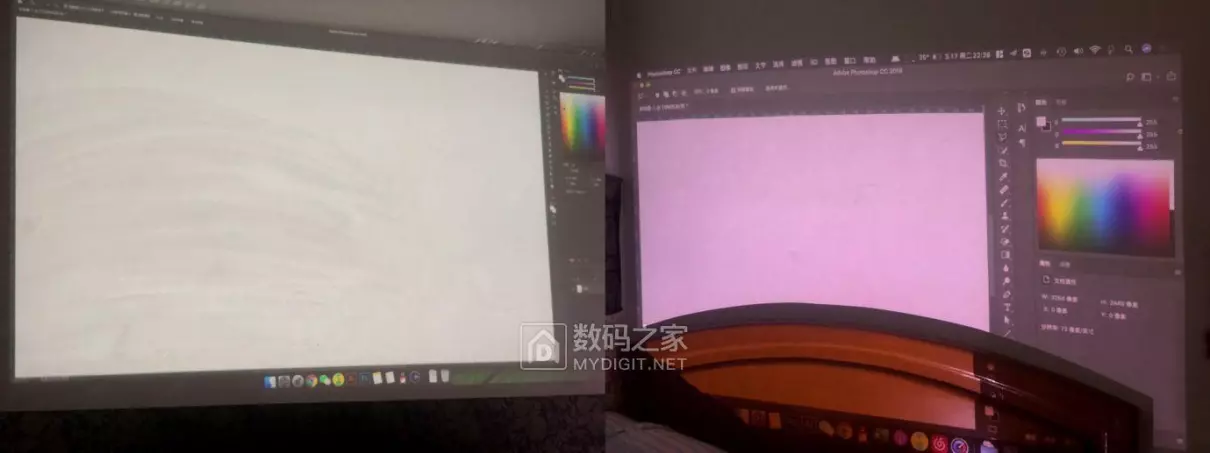

压倒骆驼的最后一根稻草是——严重的偏色问题，上图是和我当时另一款150流明的ThinkPad Stack投影仪（720P）对比，亮度和色彩一目了然，实在是偏红的厉害！

一开始我分析着，根据RGB色彩原理，偏红色，应该是蓝色和绿色亮度下降，至少绿色反差色是红色，肯定绿色亮度不足。

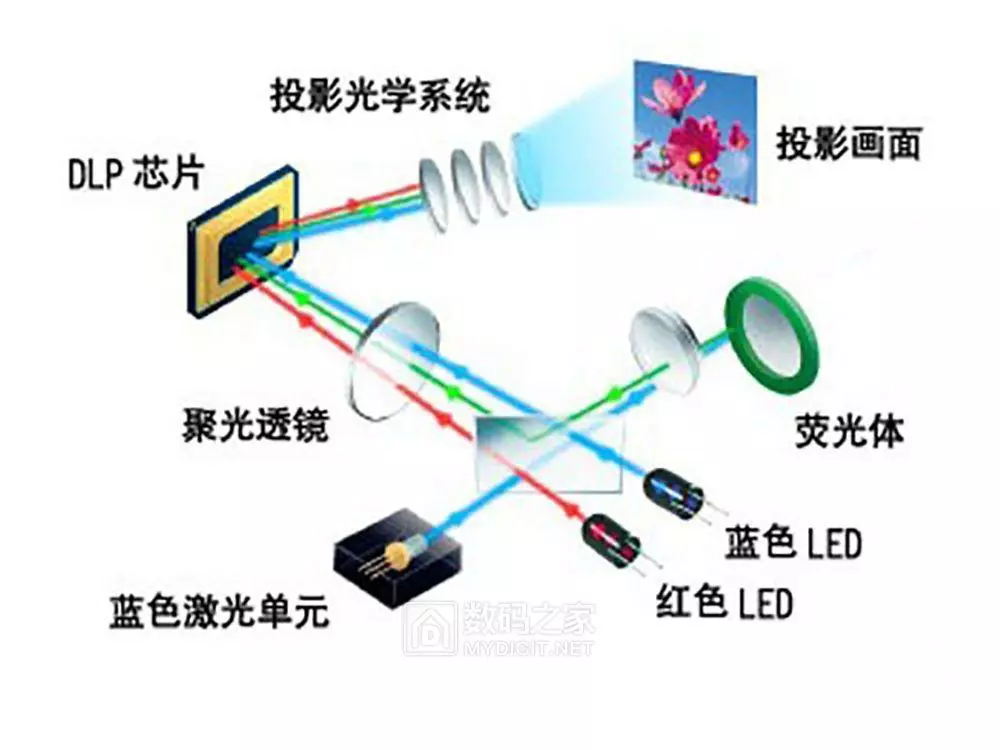

不过根据卡西欧激光+LED混合光源的原理图片，绿色是蓝色激光激发绿色荧光色轮产生的，如果是绿色亮度下降，我第一感觉是蓝色激光光衰了

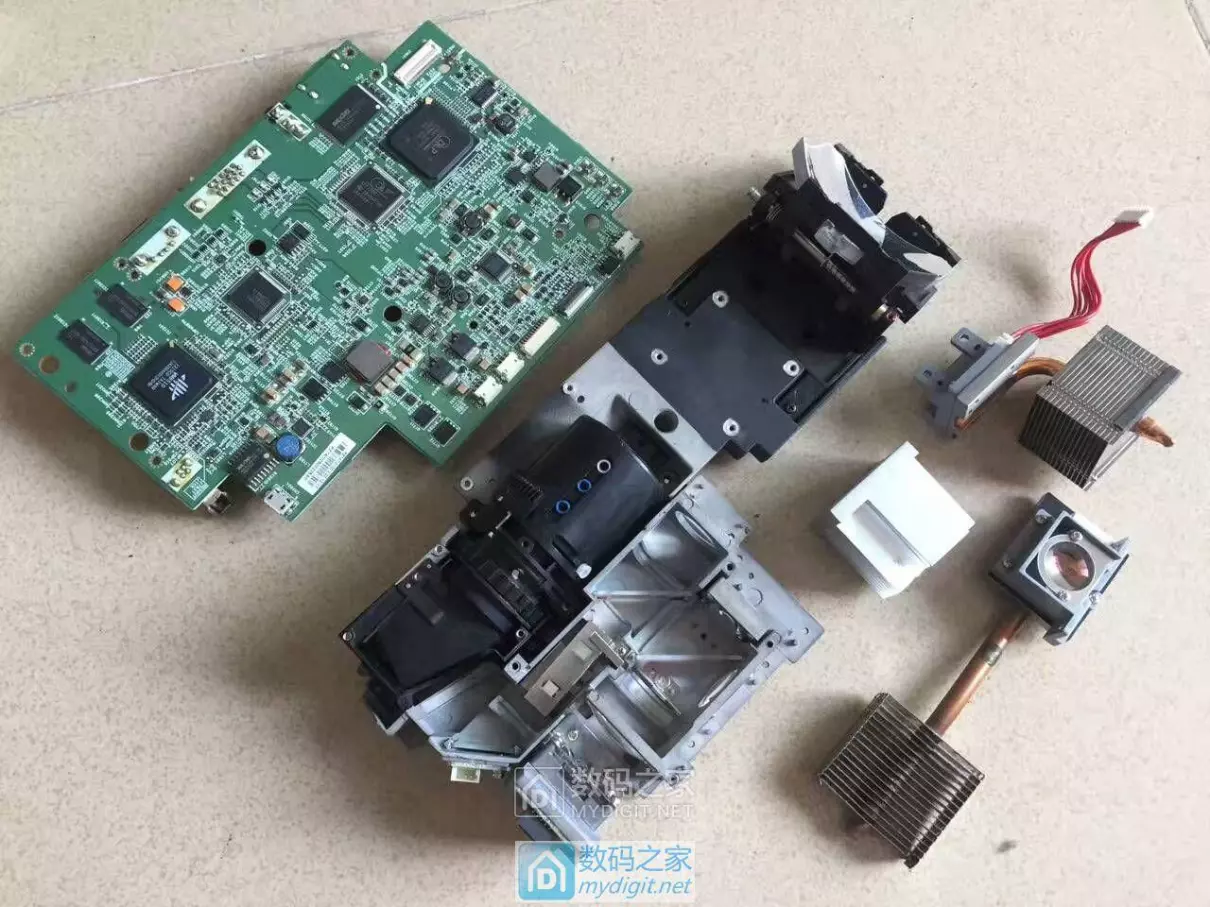

这里有一个小插曲，在我搜集资料的时候，发现当年有一波潮流：卡西欧 激光+LED投影仪 原理+拆解+改装，这个帖子里面号称拆激光模块和投影仪分开卖比合起来卖赚钱多

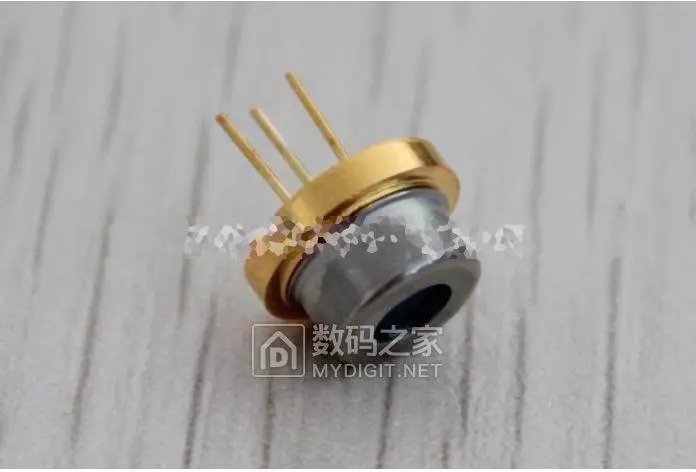

我仔细查了资料，发现帖子里卡西欧在A140使用的是日亚定制的1.6W大功率蓝色激光LD（固体激光二极管），型号为：NDB7875E。那这么说，我这台机器里面是否也是用的这一款LD呢？不过最后我也没拆开看看是否是这个型号，这个疑团只能暂时留下了……

发现问题解决问题，这是我的信条，必须要拆解了，这个机器看起来内部非常复杂，网上仅有的两篇拆解参考文章也说的非常不清晰，语焉不详，只能靠自己了。第一次拆解我的手都要颤抖了，不过幸好运气不错，在清理灰尘之后，还发现了两个值得注意地方：

蓝色LED保护玻璃边框四周已经有烧黑老化的痕迹，尽管仍然正常在发光，但5K小时的点亮肯定造成了LED的光衰，具体衰减多少这个就不清楚了

第二个是岁月在镜片上留下了类似水垢一样的痕迹，阻碍了光线传播，可能影响亮度，索性可以用棉签擦掉，这里大家需要注意，千万不能用手或卫生纸等容易污染镜片镀膜或留下碎屑的物品擦。

关于LED寿命，网上也给出各种各样的答案，大多和LD寿命一样，参考寿命在20000小时左右，我这个仅仅使用5K小时，就有明显老化的迹象（外观），所以再三考虑，我准备从这个LED着手。于是又查询了一番资料。

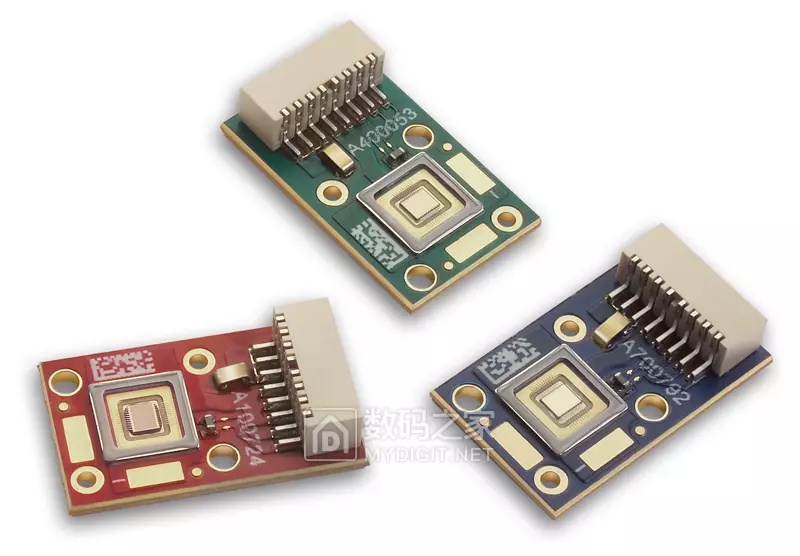

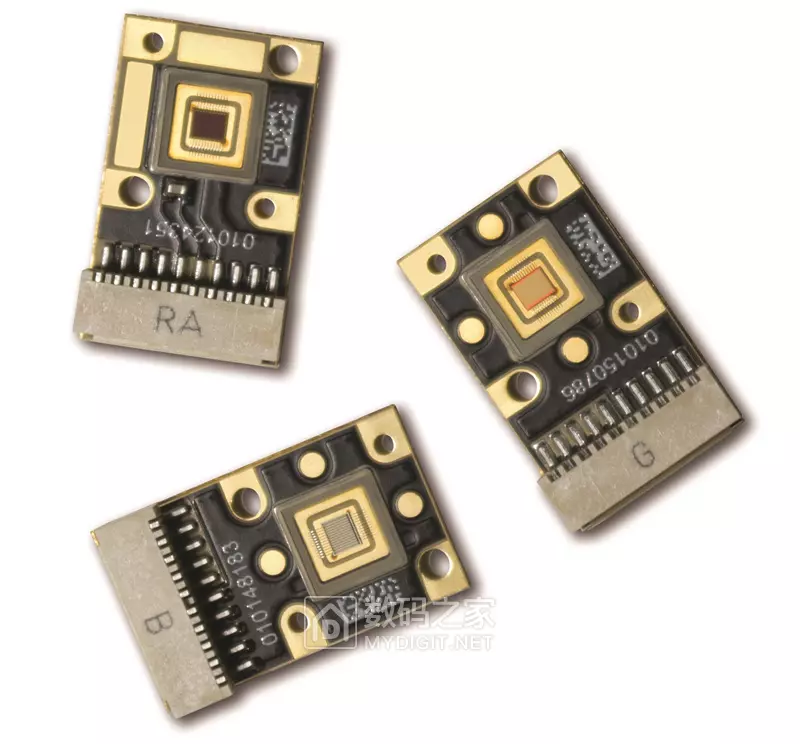

供应LED投影仪光影的厂家无非是那几家，比较有名的要属欧司朗、科锐和LUMIUS，找了半天，从LUMIUS的产品图片中发现了类似的产品，并且最终确认这款投影使用的是LUMINUS生产的PT-39系列LED。

经过资料搜索该系列共有三种颜色，RGB红绿蓝三基色，波长信息：Red-Amber 613nm, GREEN 525 nm, Blue 460nm

? Specifically engineered for high brightness pocket-size, ultra portable front projectors,head-up projection displays and hybrid projectors? Optimized for Micro-Display diagonal sizes ranging from 0.45” to 0.55”? Suitable for DLP? , LCoS and HTPS /3LCD microdisplays

明确说适用于DLP显示技术，0.45寸DMD，就是他了！

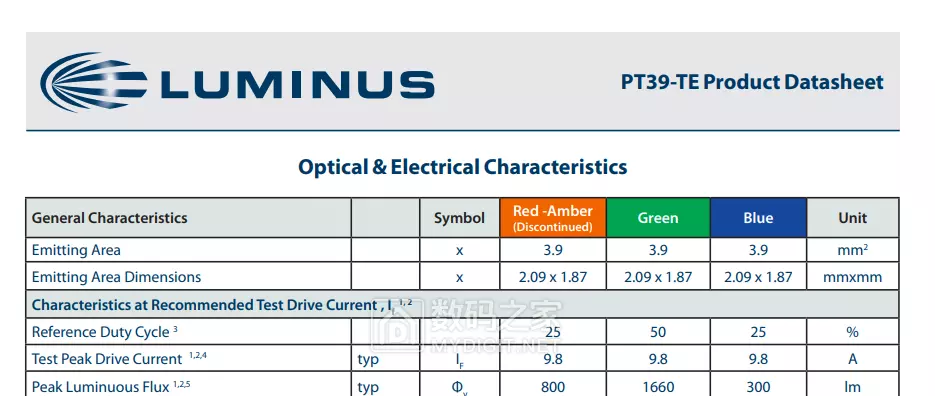

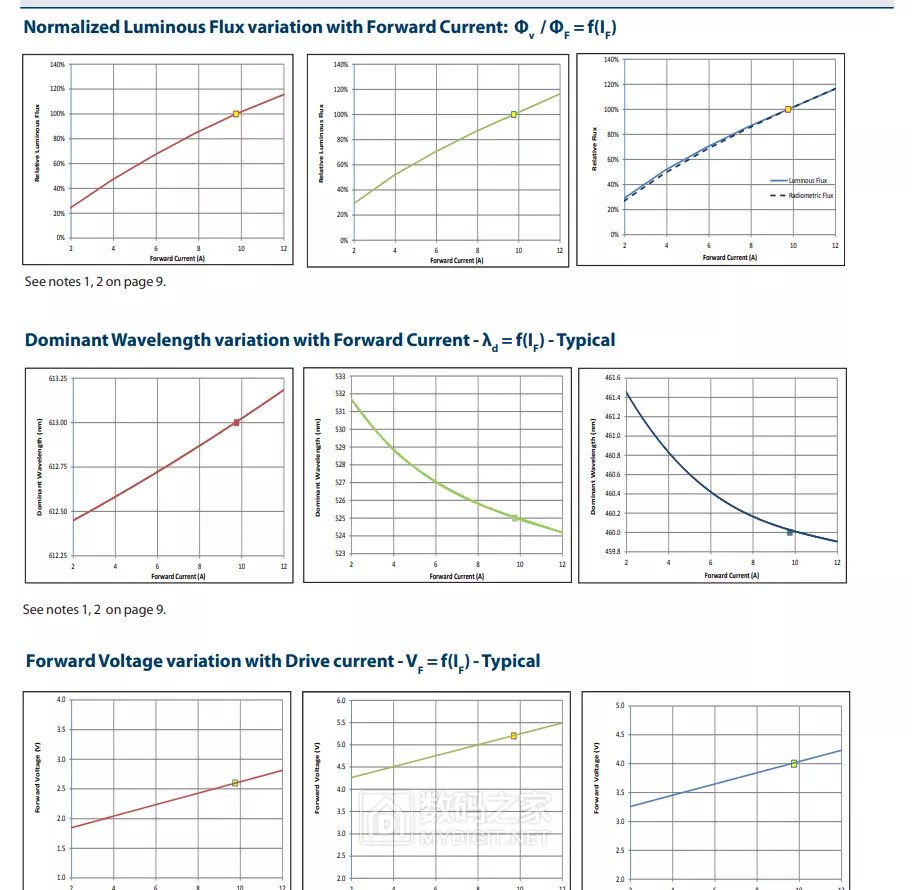

查看了工作电流，为9.8A，亮度和曲线信息都在PDF里面，有需要详细了解的朋友自己下载来看。

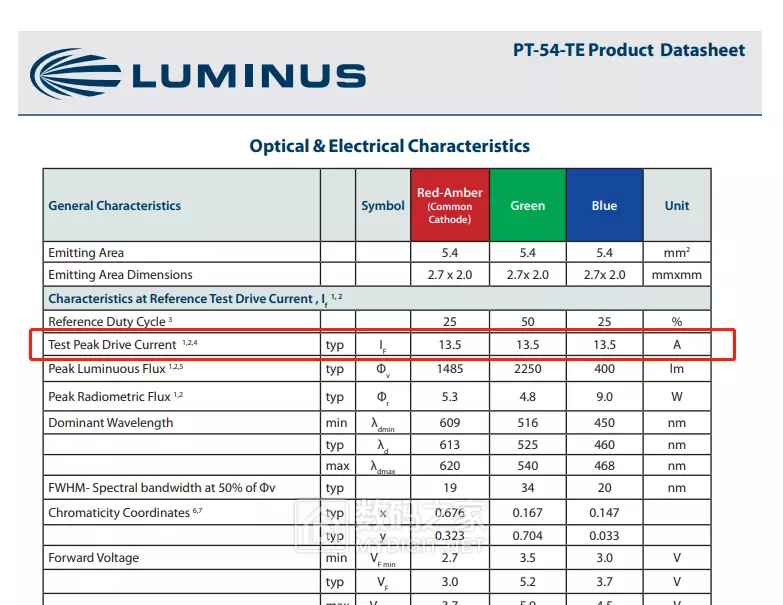

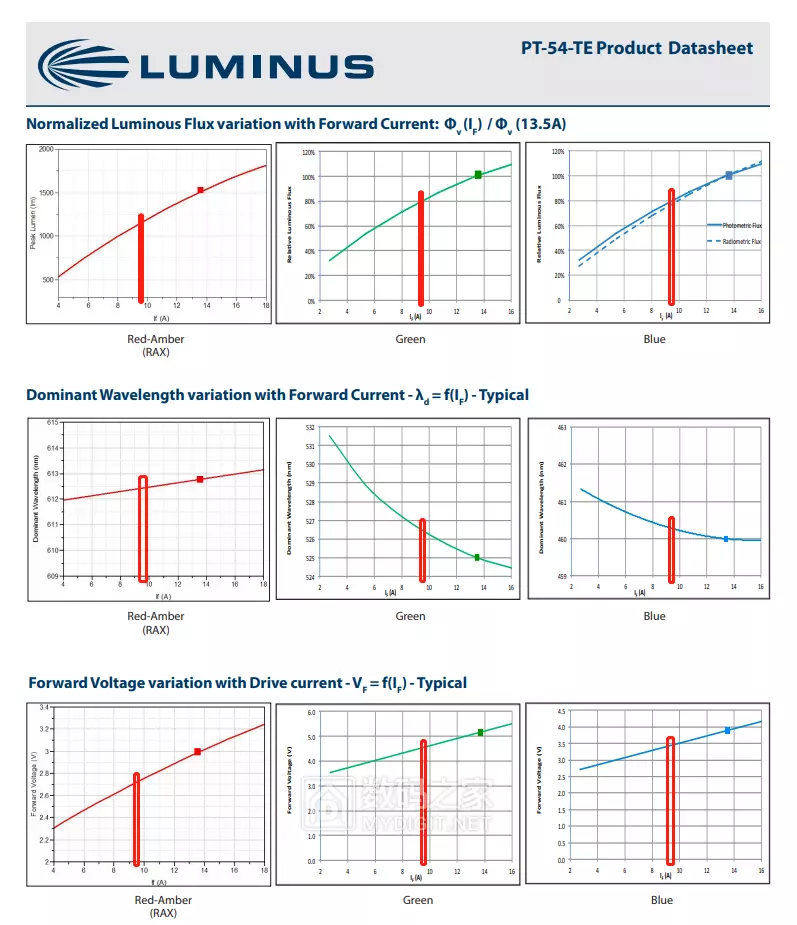

不过我转身就又查到另外一款相同厂家出的相同尺寸规格的LED——PT-54，与PT-39不同的是这款LED的发光核心（DIE）尺寸要大一些，电流也达到了13A，于是我鬼迷心窍地查了下曲线……

似乎差距也不大是不是，波长几乎没有变化，电流电压看起来也没有问题的样子，唯一变化比较剧烈的绿色RGB还是激光替代的，如果我把PT-54更换掉原来的PT-39呢，这个大胆的念头忽然出现在我的脑中。

于是在淘宝咸鱼上搜了搜，发现PT-39全新的一颗50大洋！全新PT-54也要60大洋，两颗就是100多块，太贵了太贵了！而且不一定更换54后能正常使用，万一偏色或温度不稳定就糟糕了，这个维修成本太高了！当然比一颗100大洋+的激光LD便宜很多，那这样也买不起，眼看我就要放弃，忽然某一天，我看到了希望……

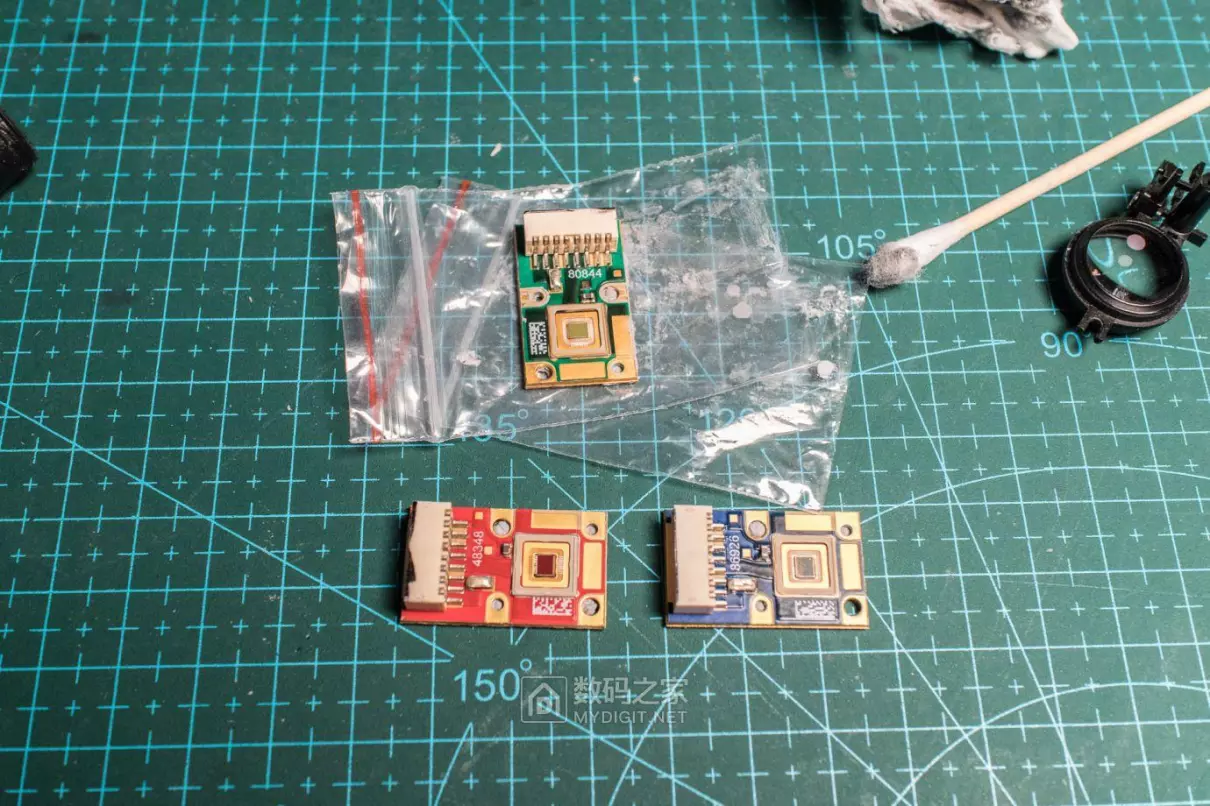

那天我忽然在咸鱼上看到有卖家卖拆机PT-54，要30块一组RGB，我犹豫了半天，结果给卖了，可把我后悔坏了，所以等到卖家第二次上架的时候，我果断拍下，最后得到了三枚拆机的PT-54 LED；有了LED，那还等什么呢，立刻开始拆解维修吧，于是开始了第三次拆机（第二次拆机想着清理灰尘，结果将打胶封闭后的盖子打开，发现灰尘并不是太多。遂作罢）还是照例展示下外观吧：

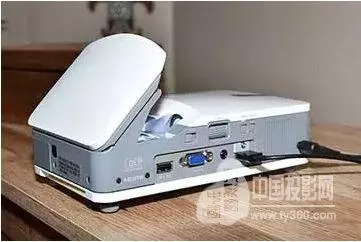

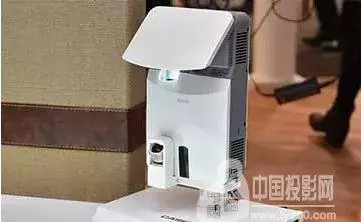

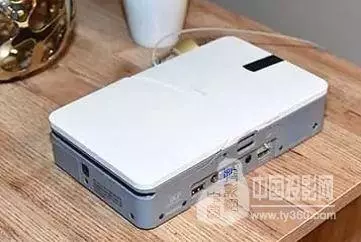

新闻上的照片，完全版本，有盖子有底座有支架，还有配件，但现在只有一个机器，现实啊……

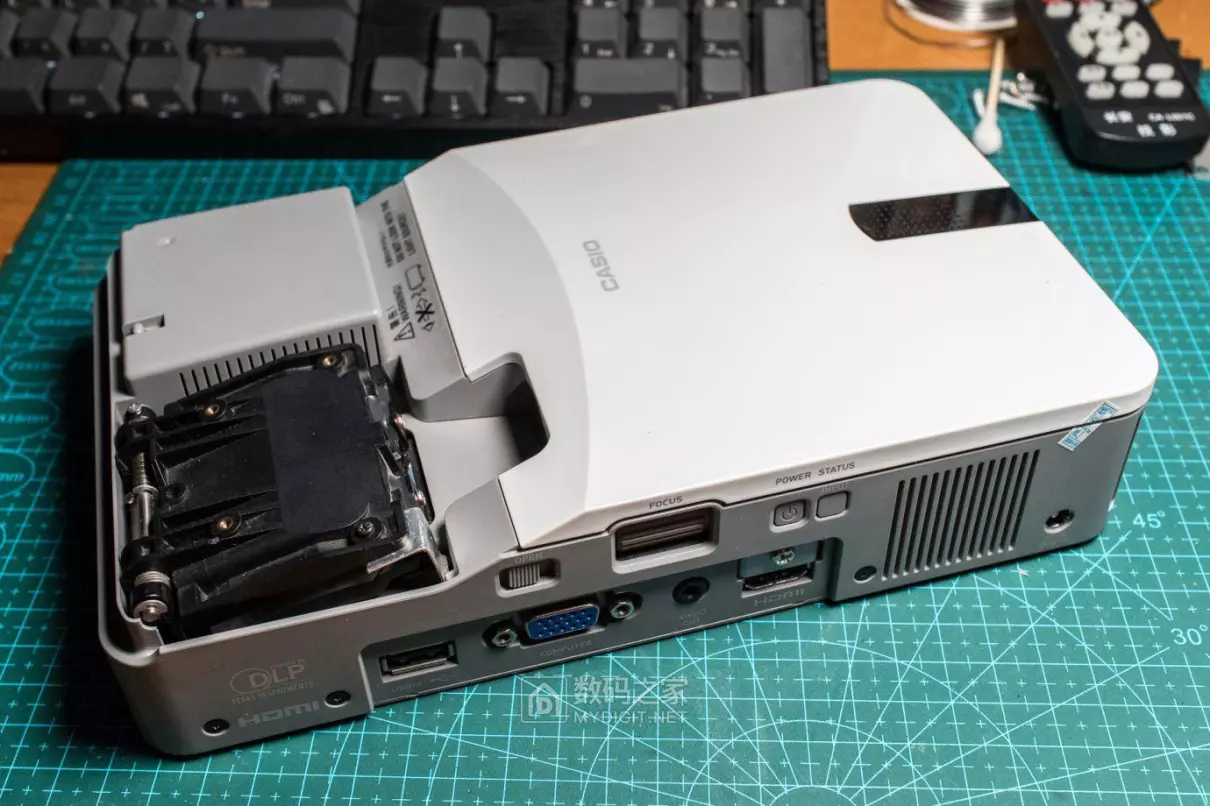

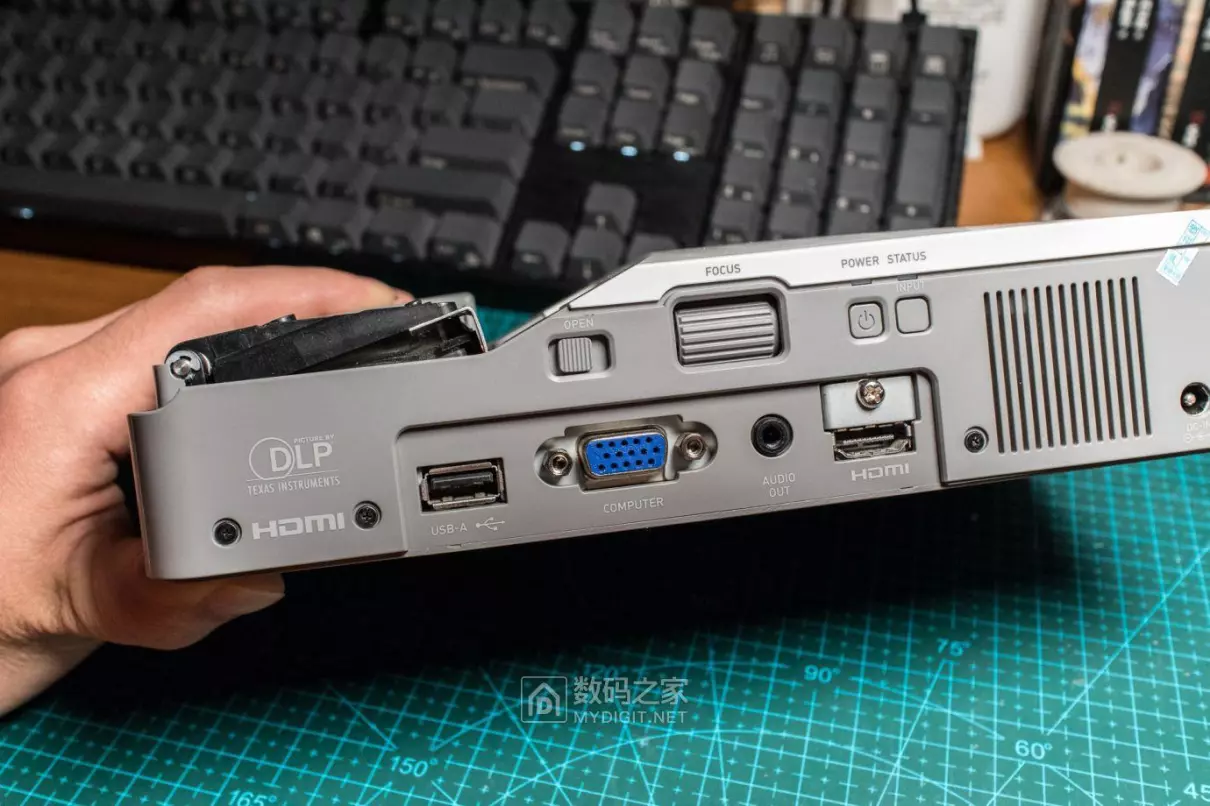

大约B5纸巴掌大小的机身，厚5cm左右，一侧是传输接口和调焦旋钮，支持HDMI和VGA，按钮是电源和切换输入源

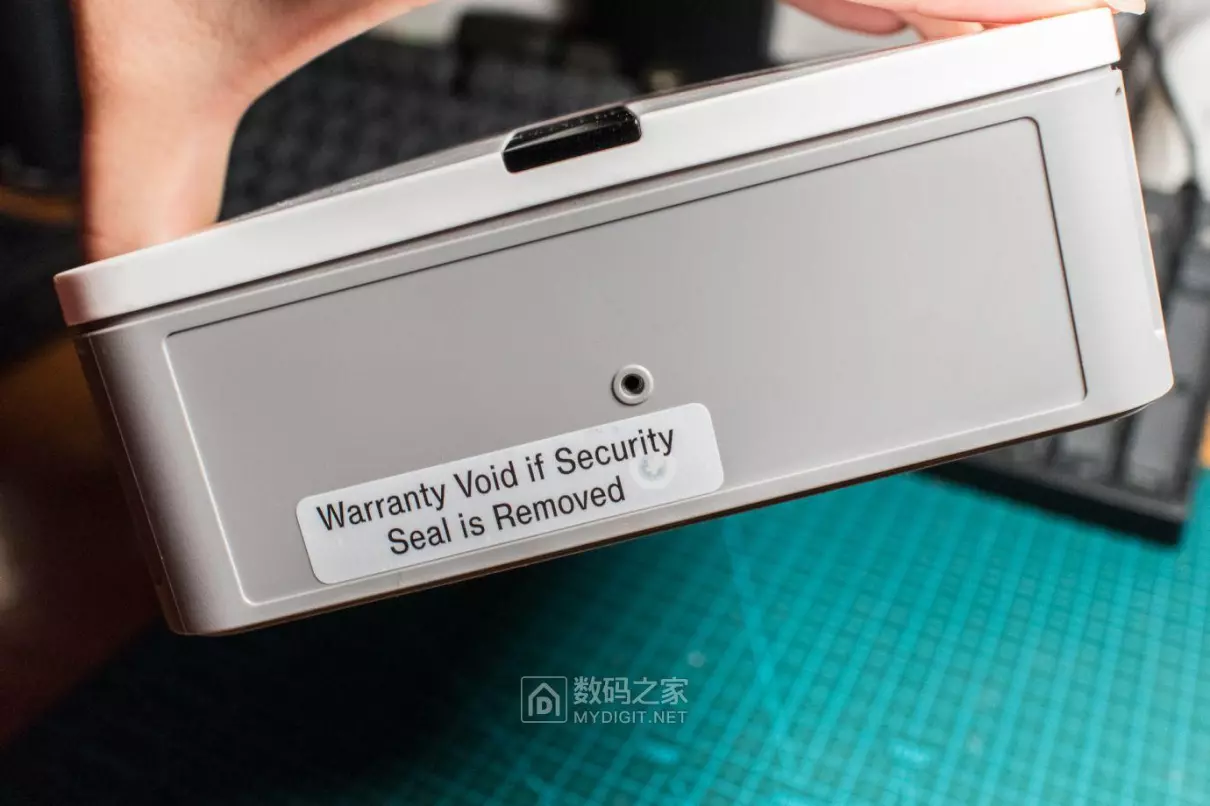

一侧，保修贴纸和上面的黑色遥控接收窗口

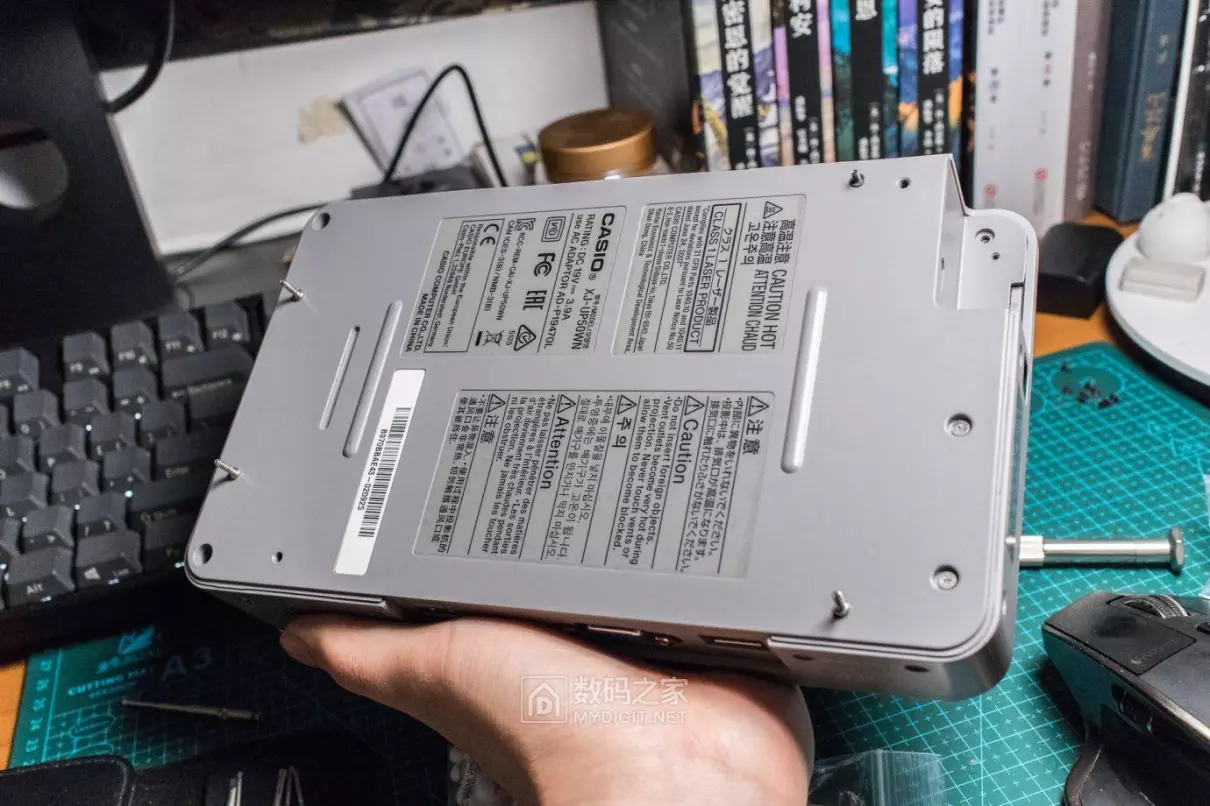

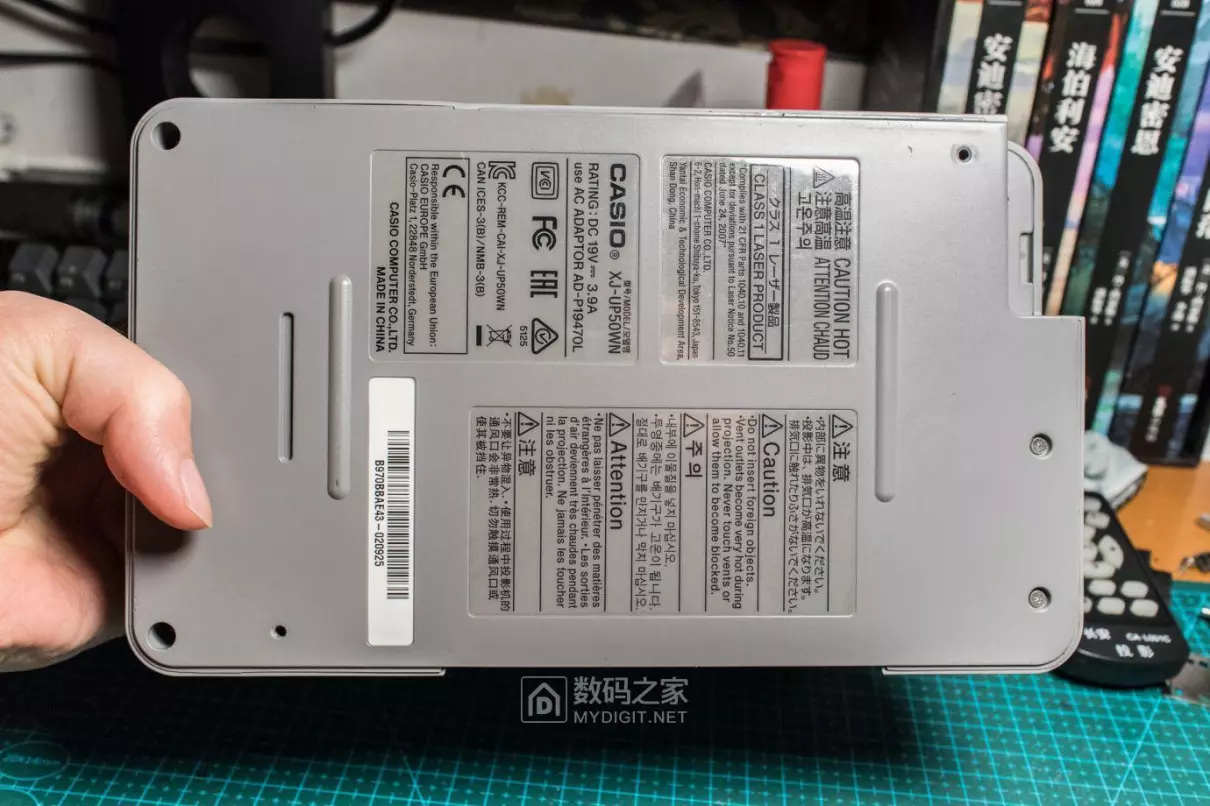

背后是各种语言的警告和名牌，大名为XJ-UP50WN

底座四周是有磁性，应该是和底座磁吸连接

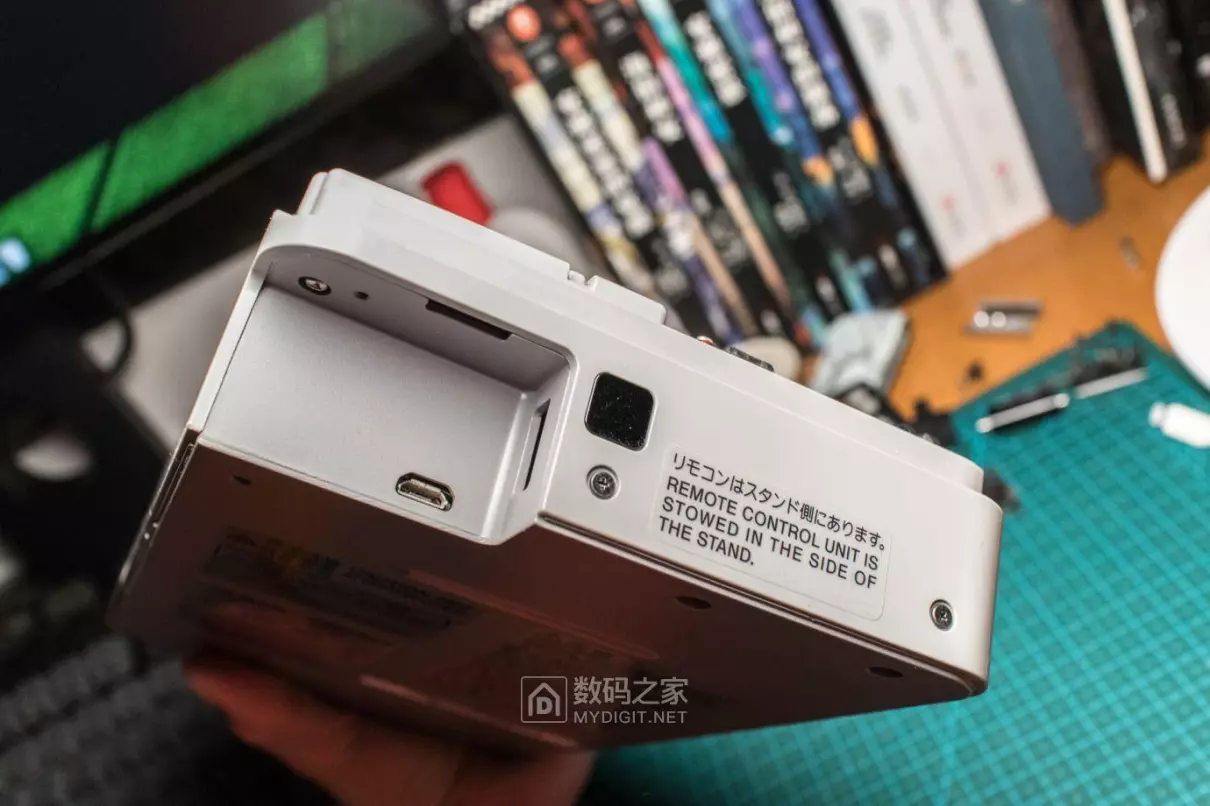

两个USB接口，和一个凹陷，没有用处，黑色方块是另外一处遥控接收窗口

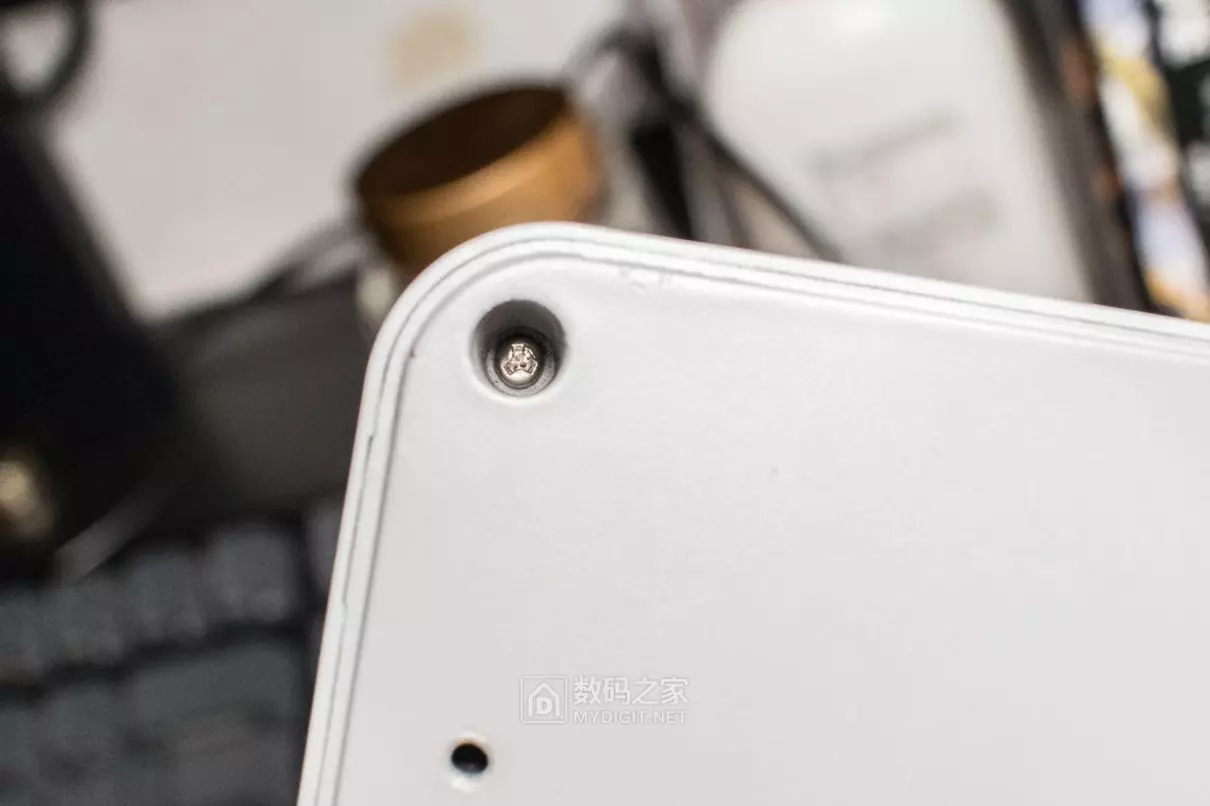

四周有三角形螺丝固定

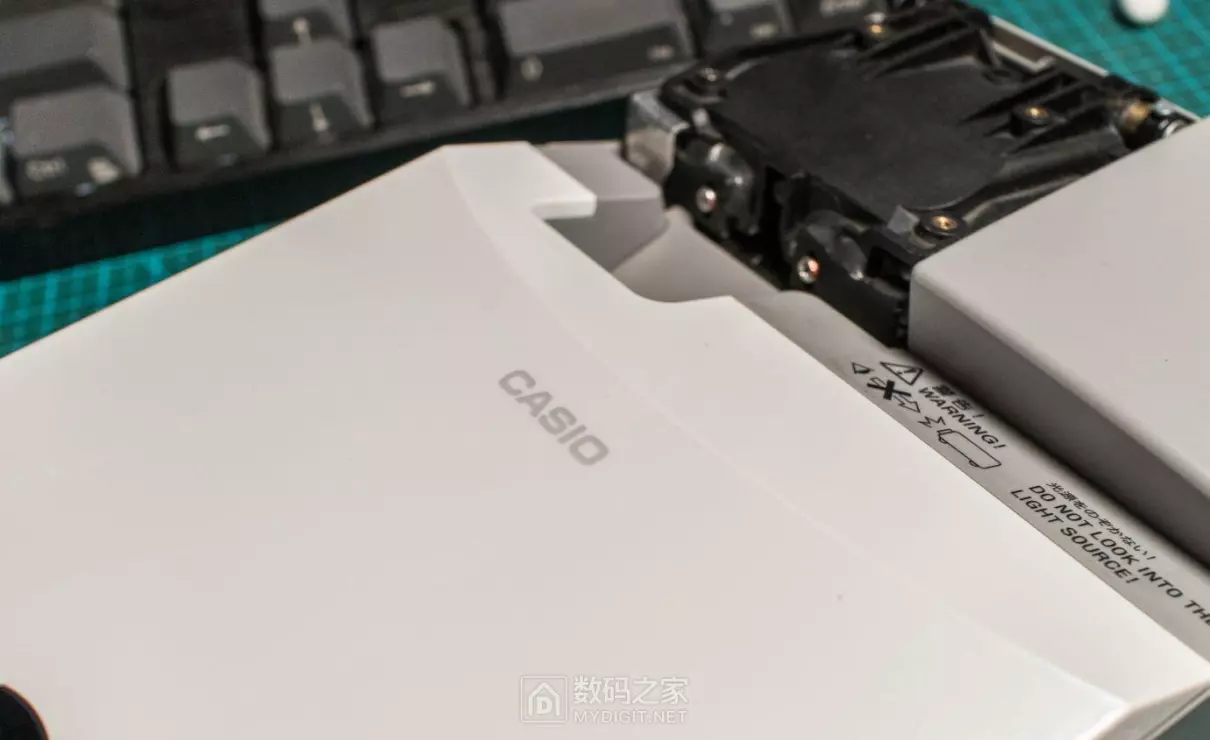

烤瓷乳白色机身，看起来格调很高

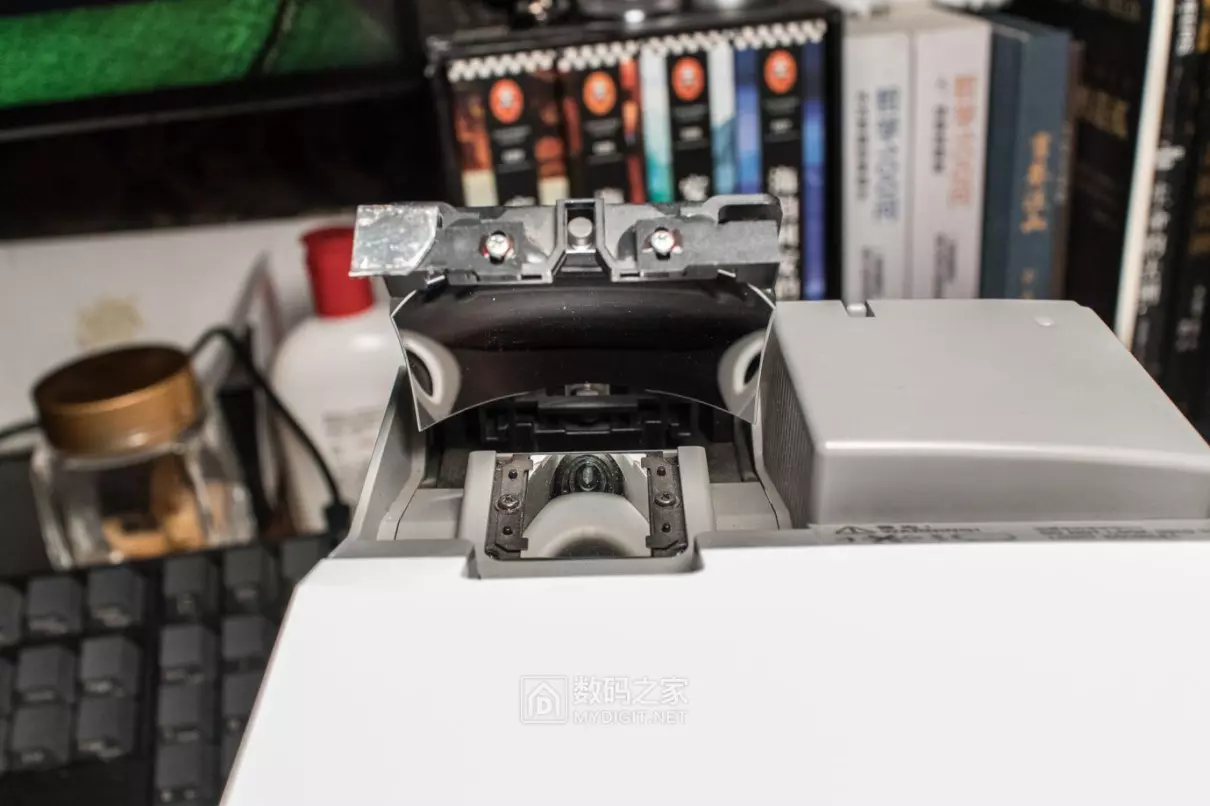

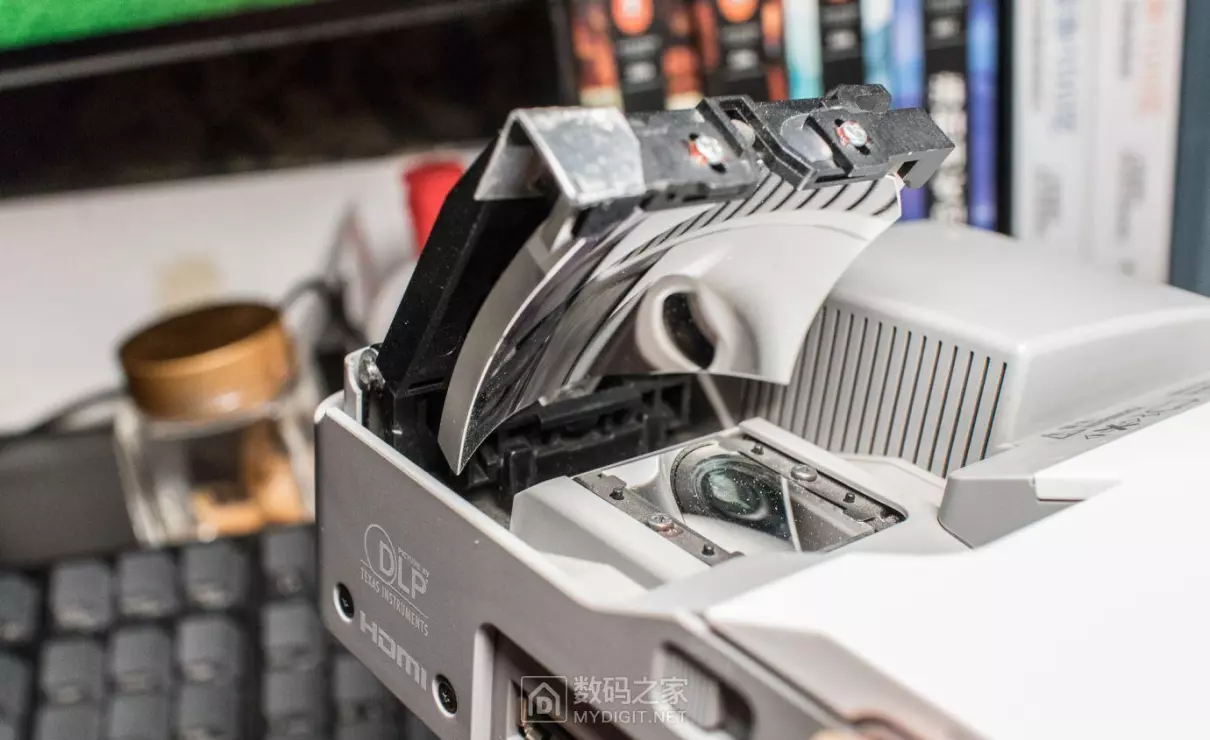

碗装反射镜，我做了一个卡扣，平时可以合起来，省的落灰

打开的样子

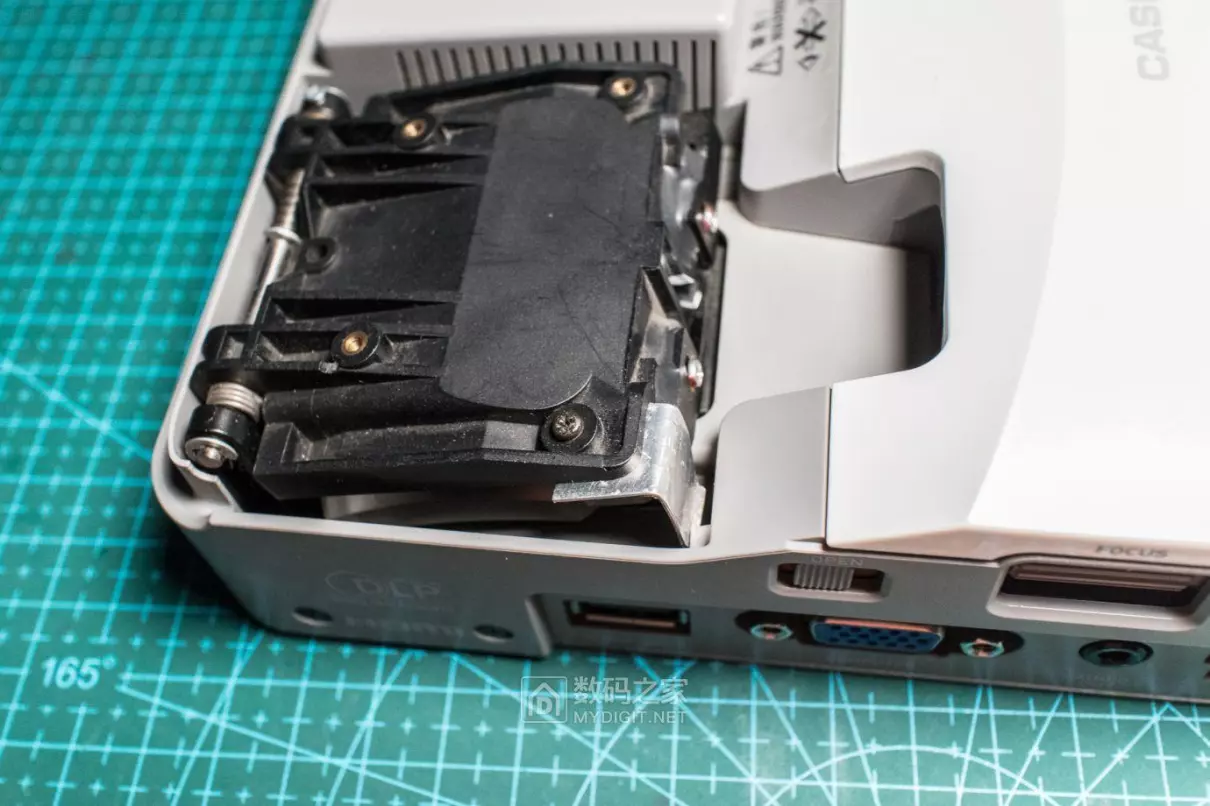

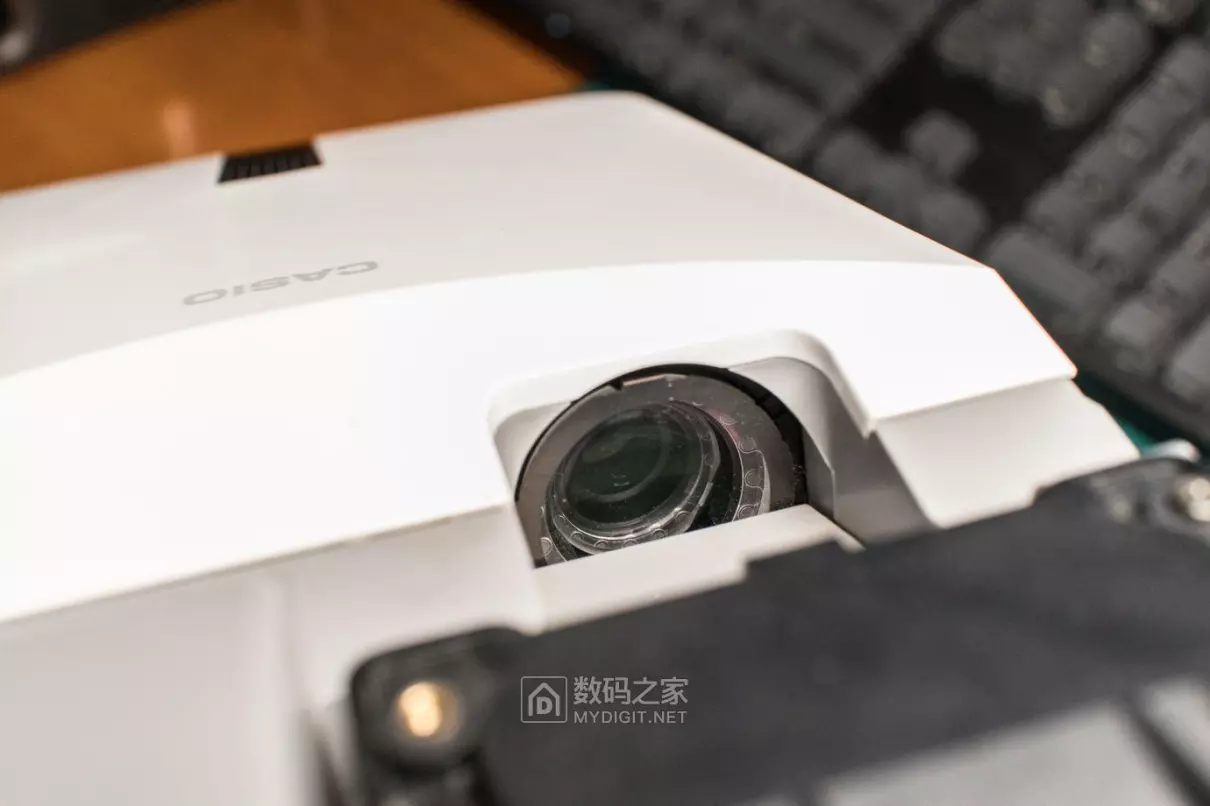

短焦镜头

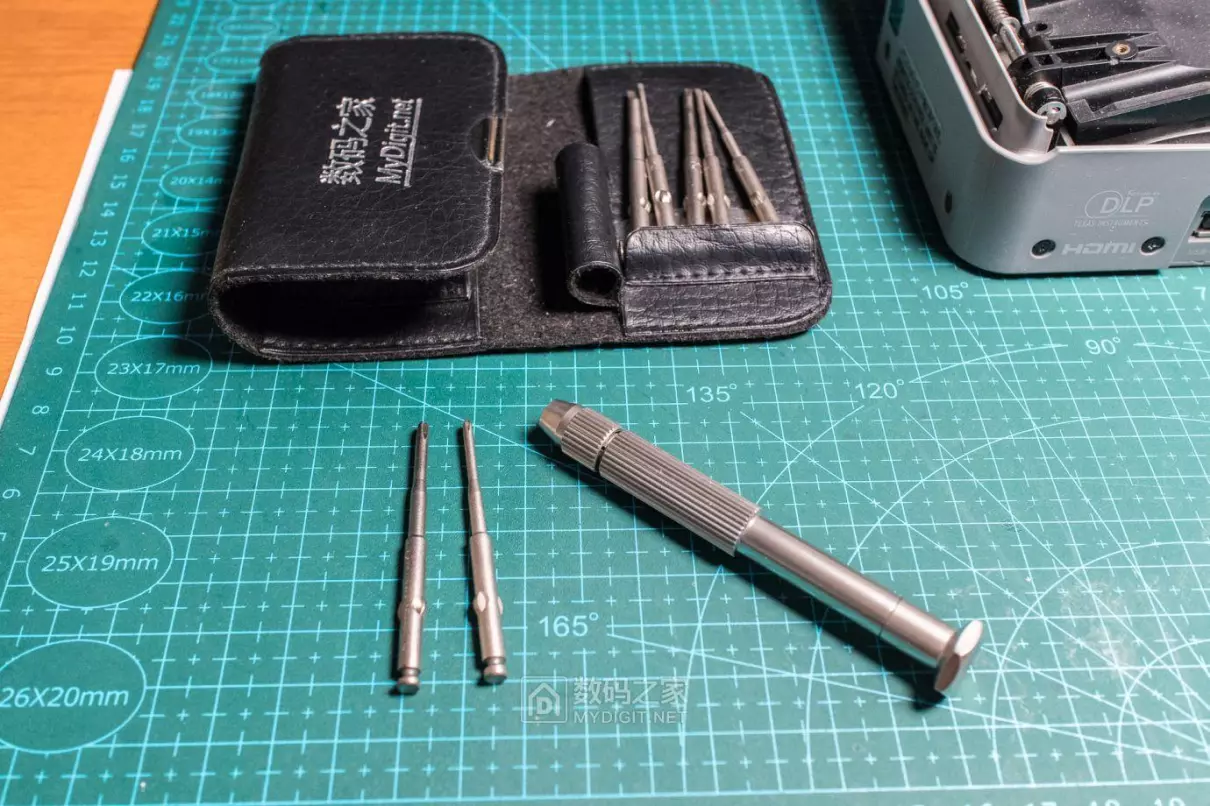

数码之家12合一拆机工具，全程用小十字就可以了

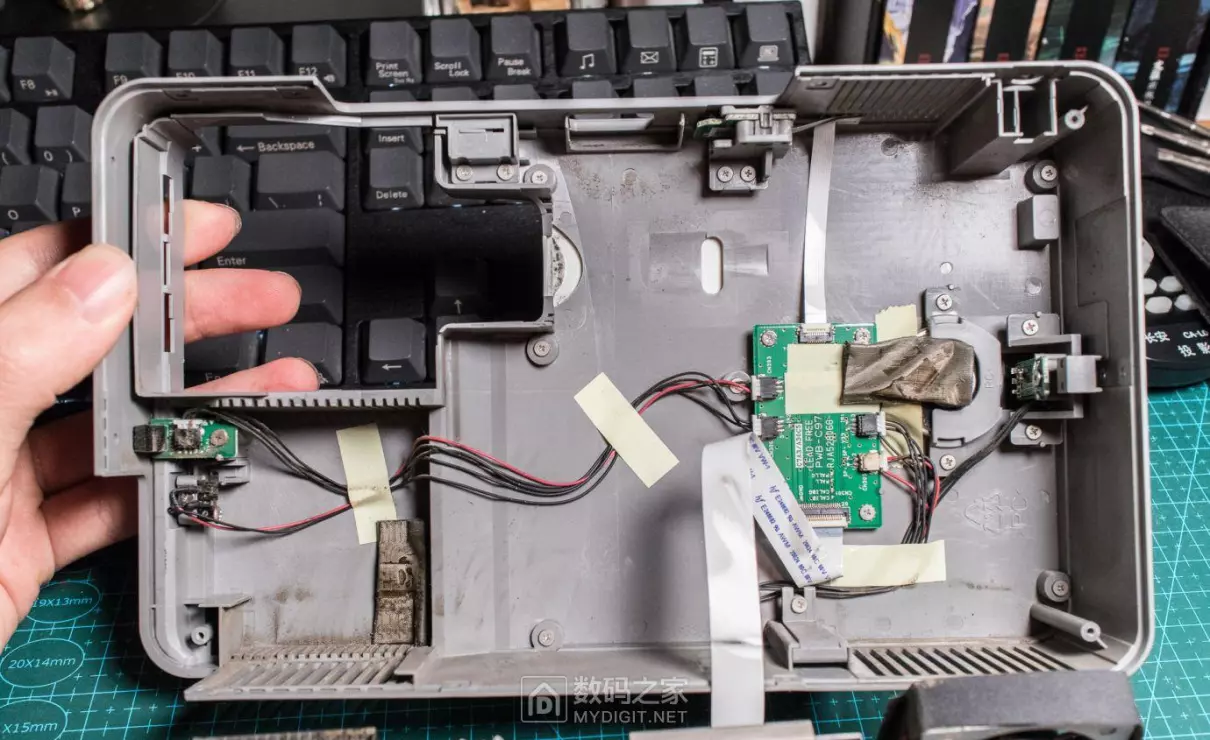

打开上盖要注意，有一条排线和下面连接，上盖主要是遥控接收LED、开关和保险开关，第一次拆解的照片，里面灰尘很多

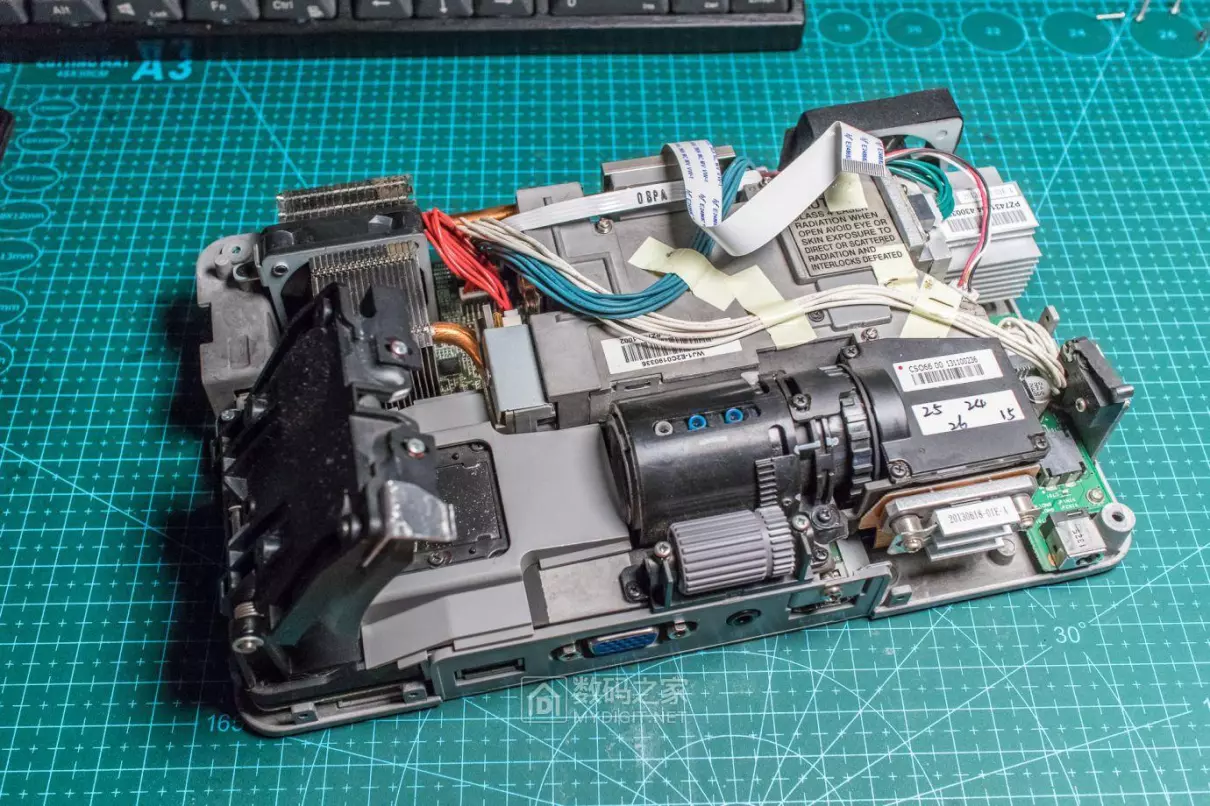

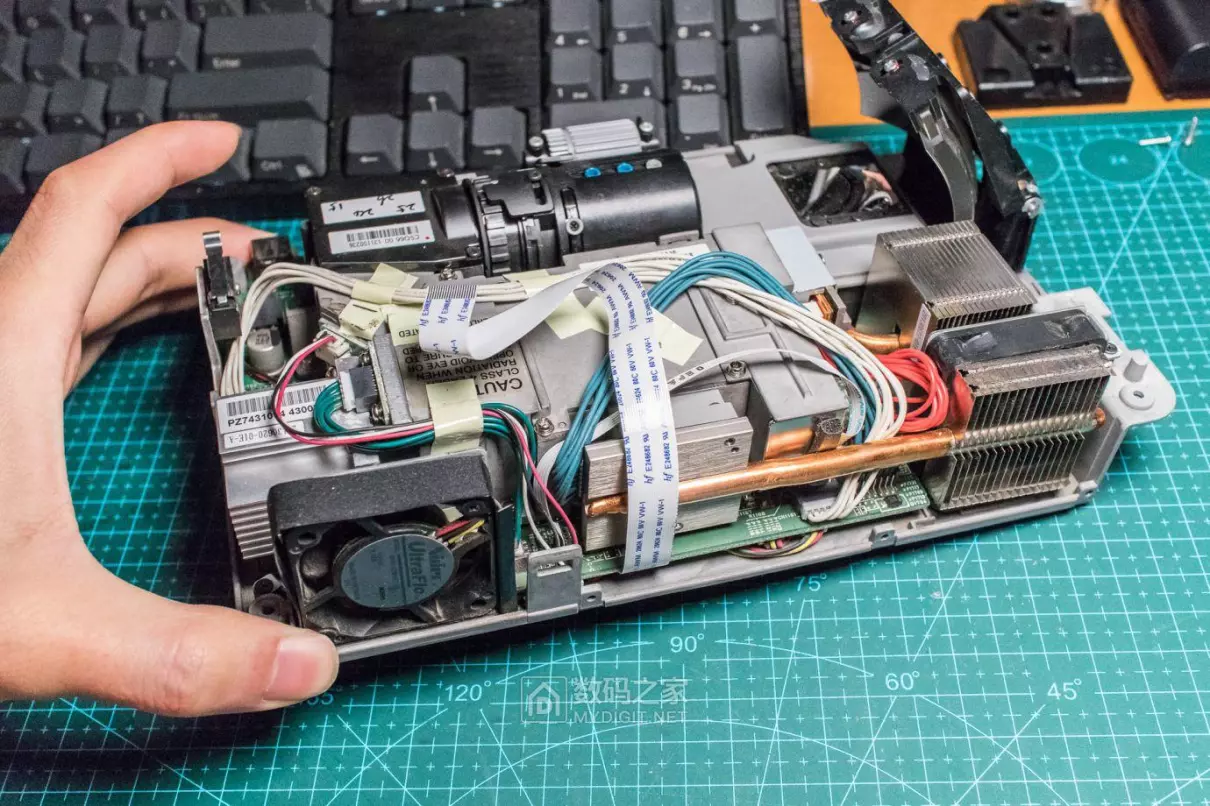

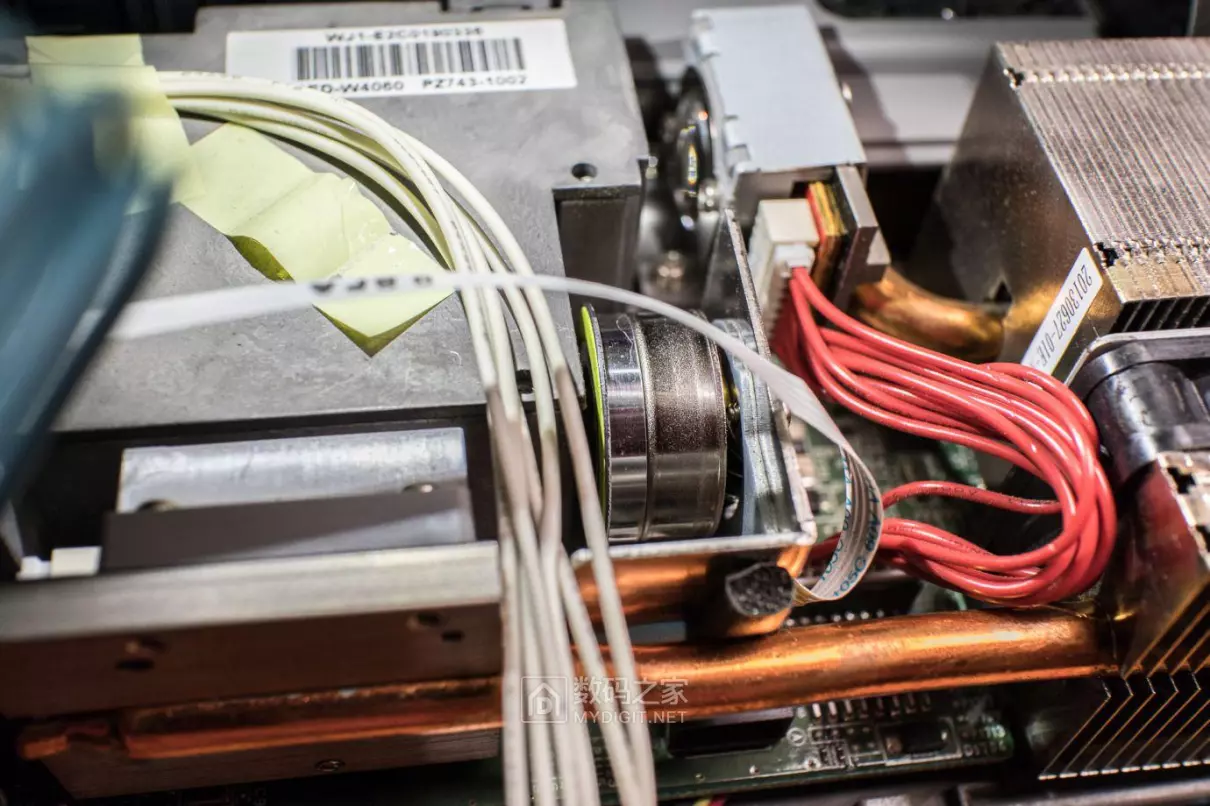

没有盖子的底座，满满当当的内部，两枚风扇，开机噪音比较大

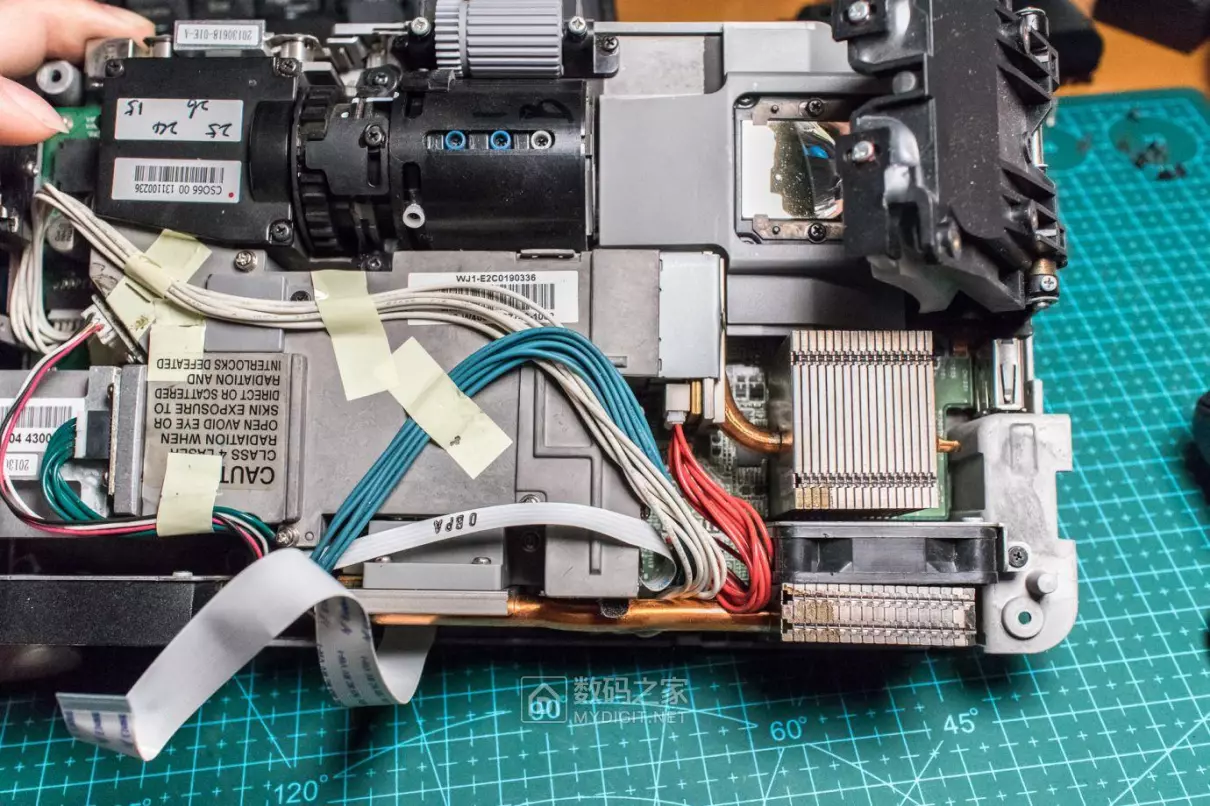

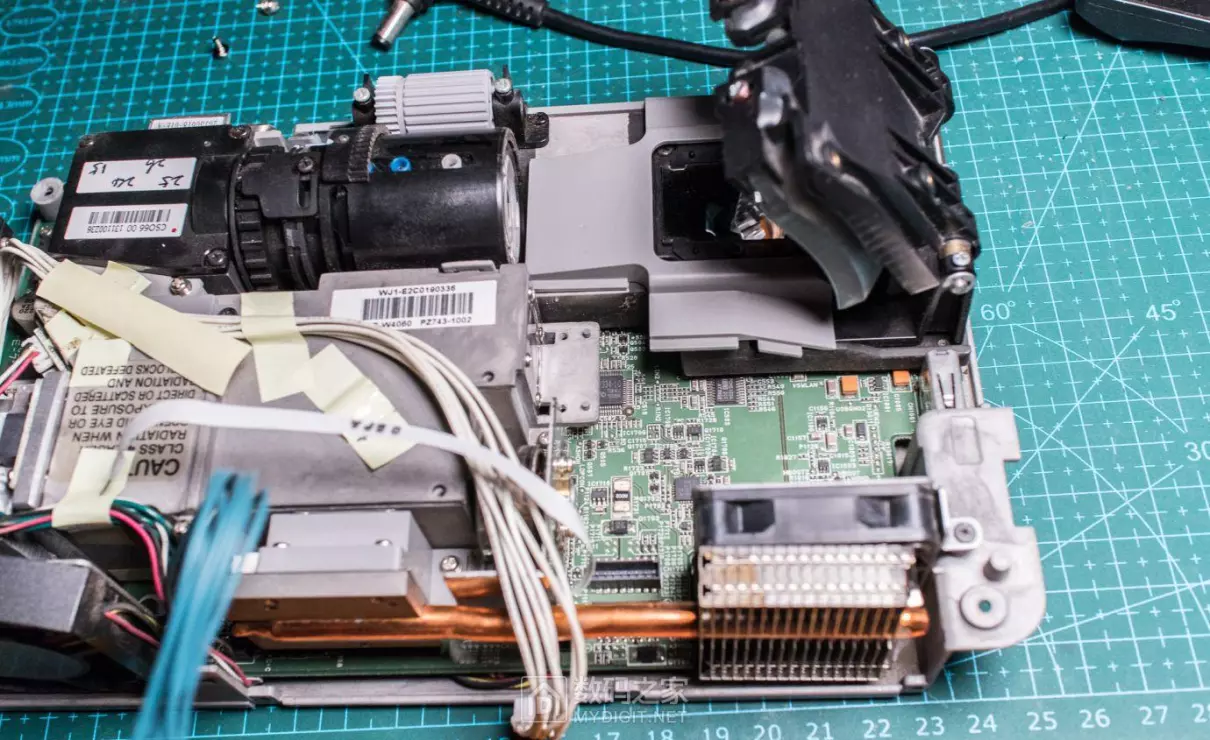

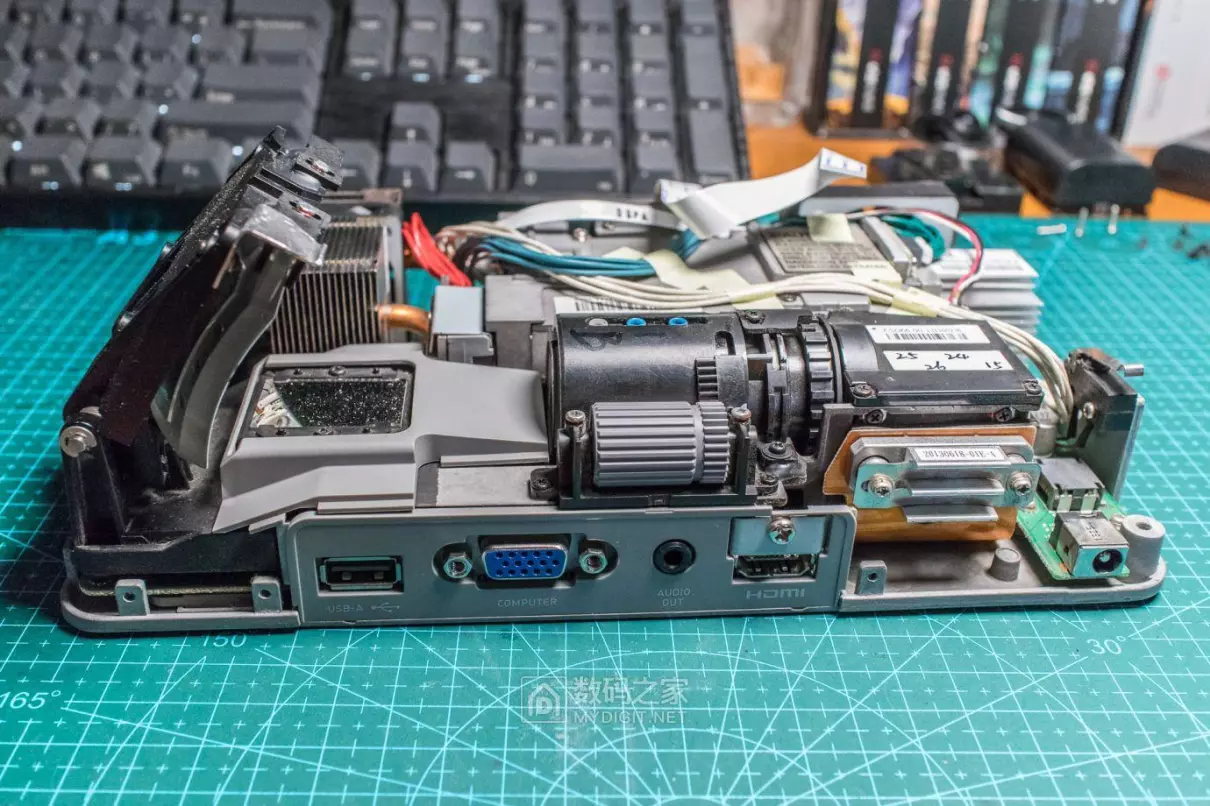

另一侧，主要是接口和DMD（右下角），还有一个开盖保险开关（右侧下边缘）防止激光意外辐照

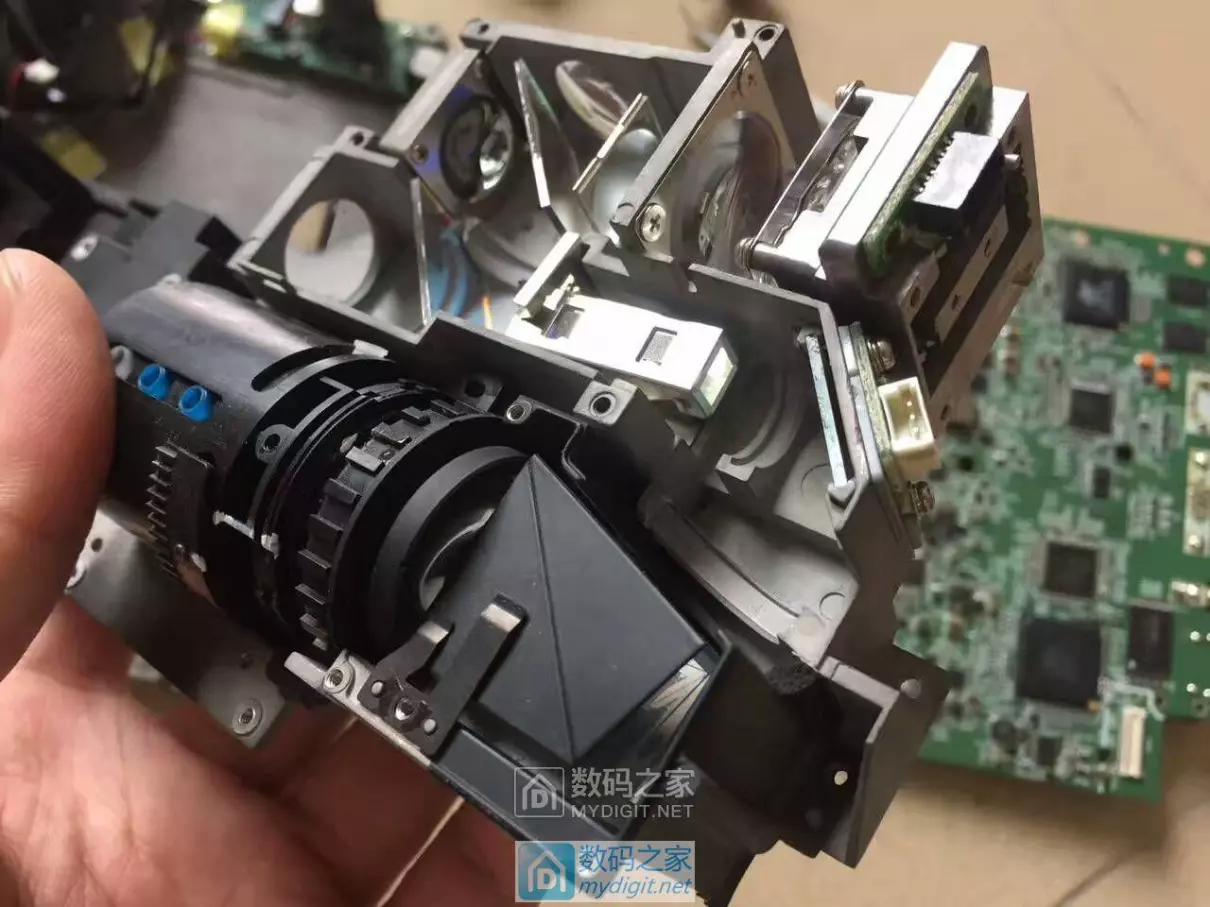

换个角度，厂商在关键的部分打胶固定，不建议拆散，否则会影响成像质量……

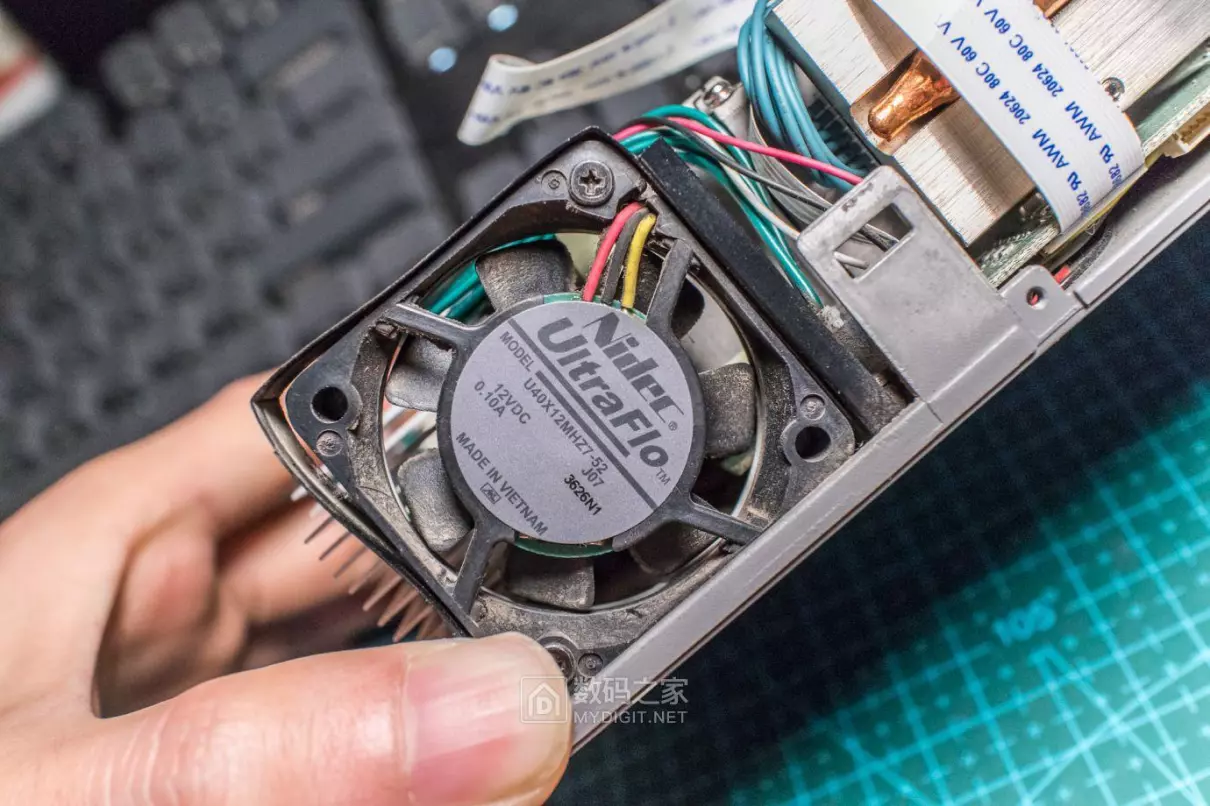

风扇，风量较大，参数写在上面了

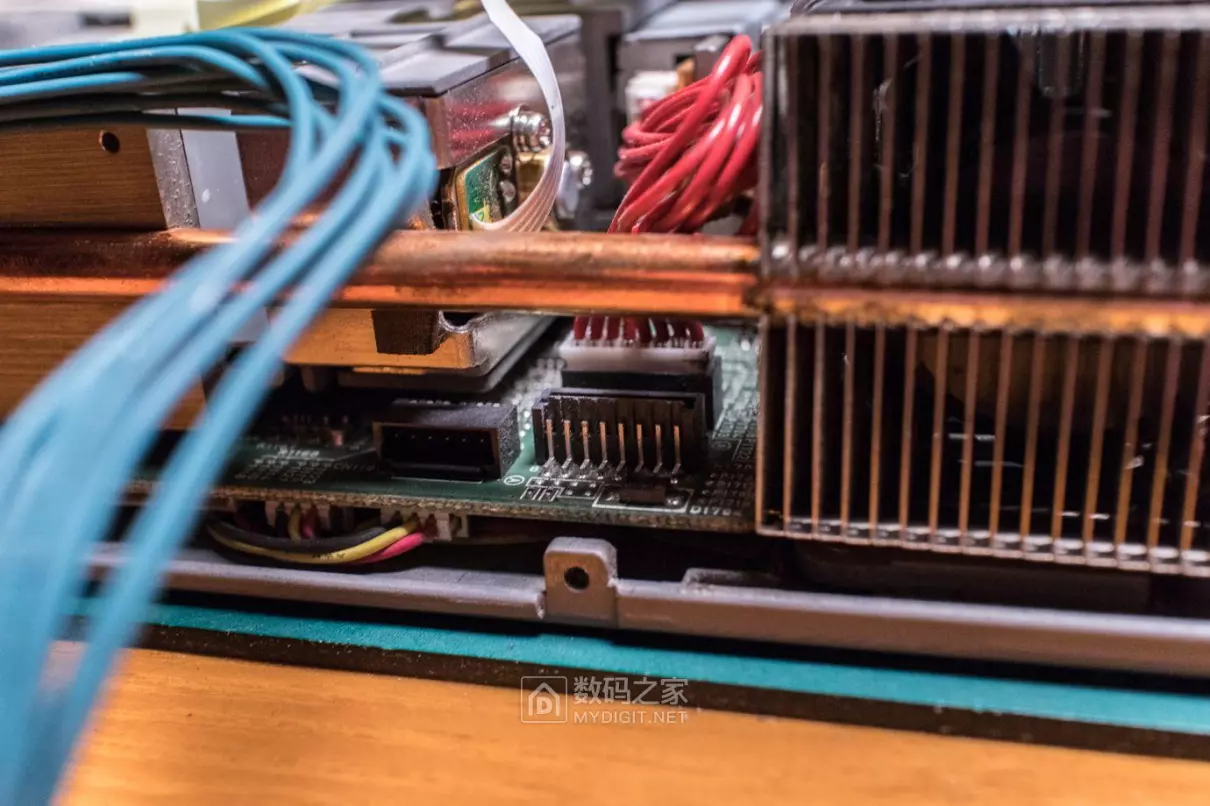

双热管，这部分是红色蓝色LED模组，公用一个散热风扇

首先把部分排线拔掉

色轮FPC座，是4PIN的

蓝色LED排线和FPC荧光色轮的排线，拧掉左右两颗螺丝可以解放蓝色LED

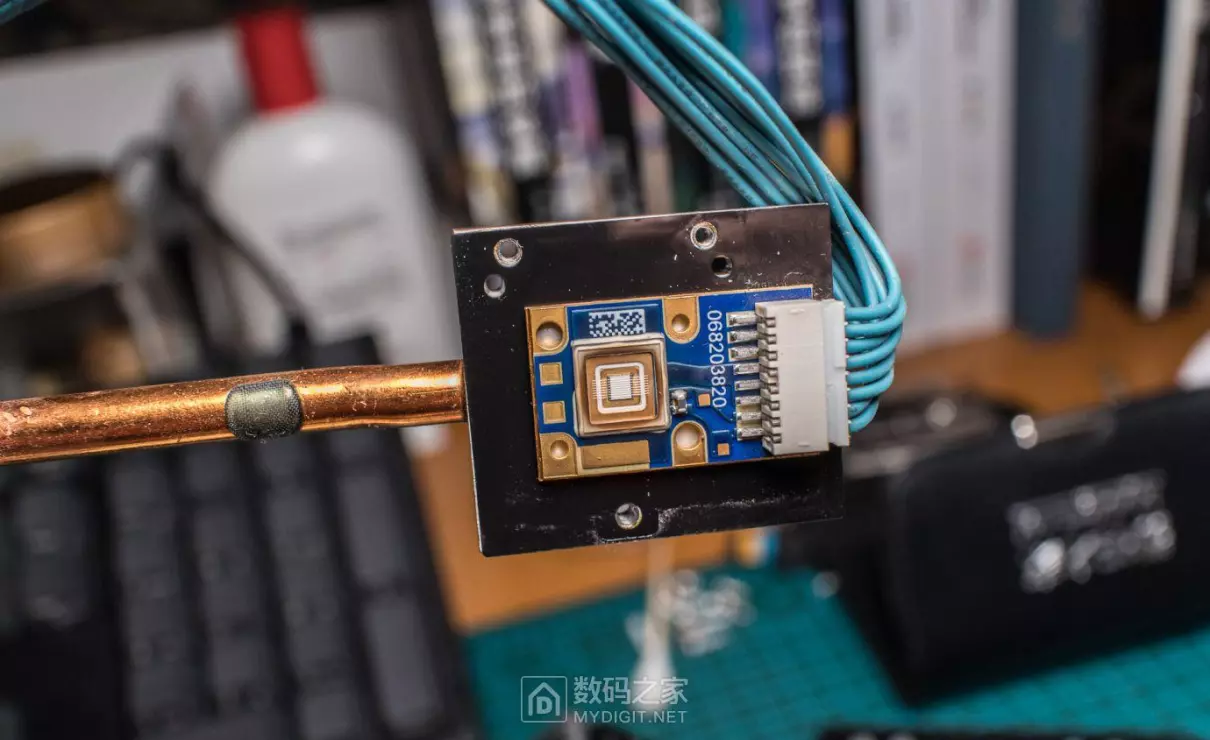

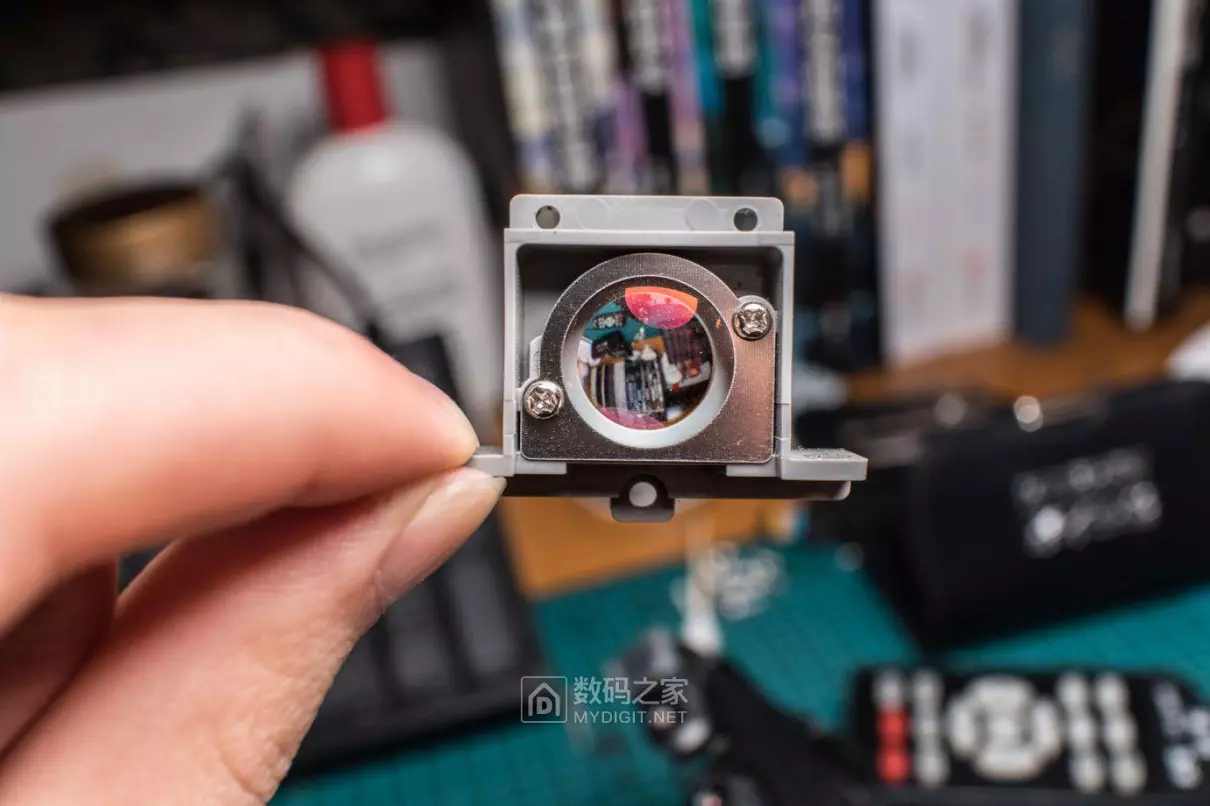

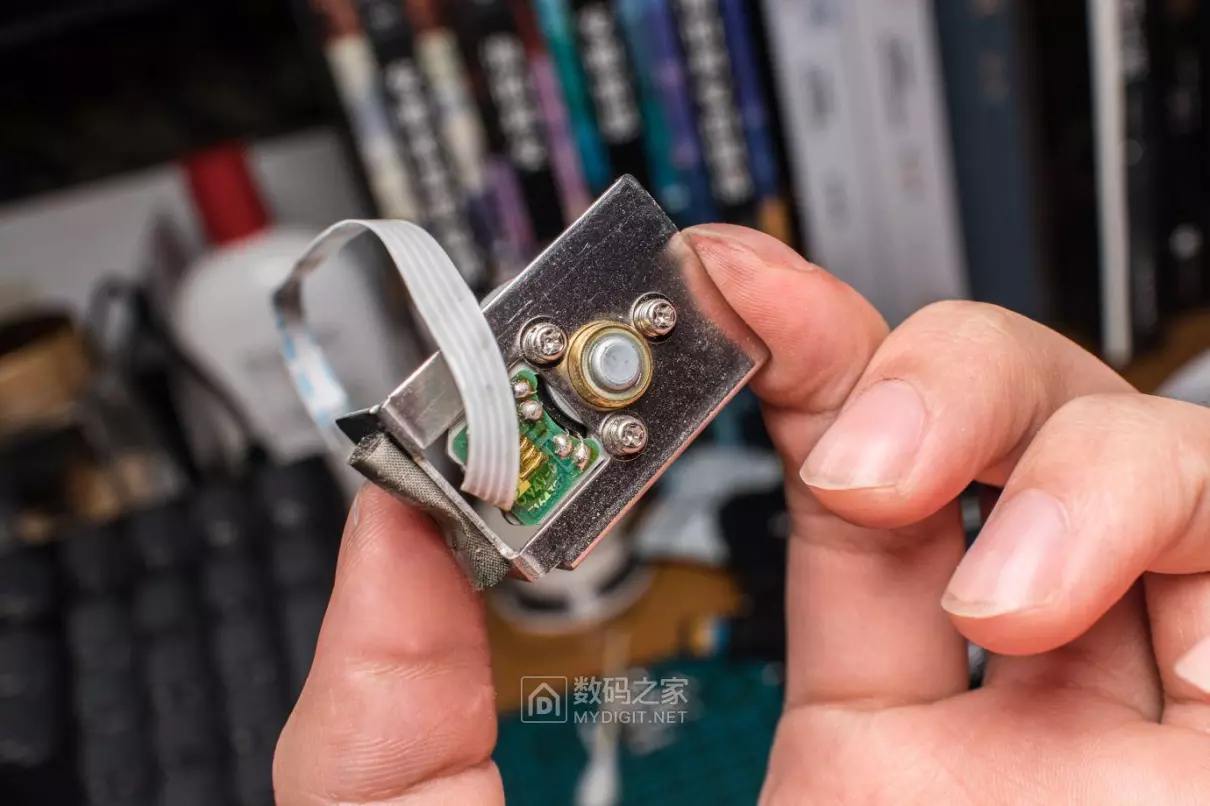

蓝色LED，模组，有一个凸透镜，背后有均热铝板和热管+散热鳍片

透镜挺干净的，简单清理

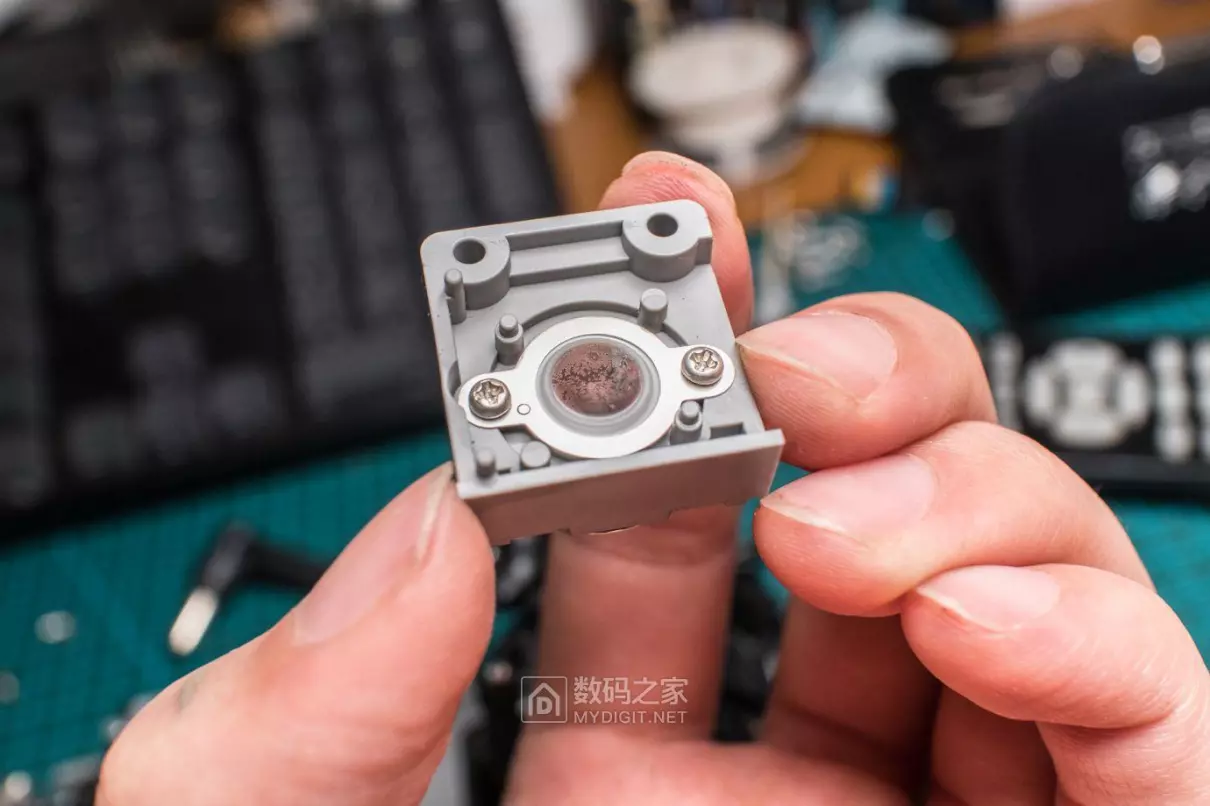

LED入光口，里面有杂质清理不到，有点郁闷

像一个小飞虫，虽说不影响成像效果吧……

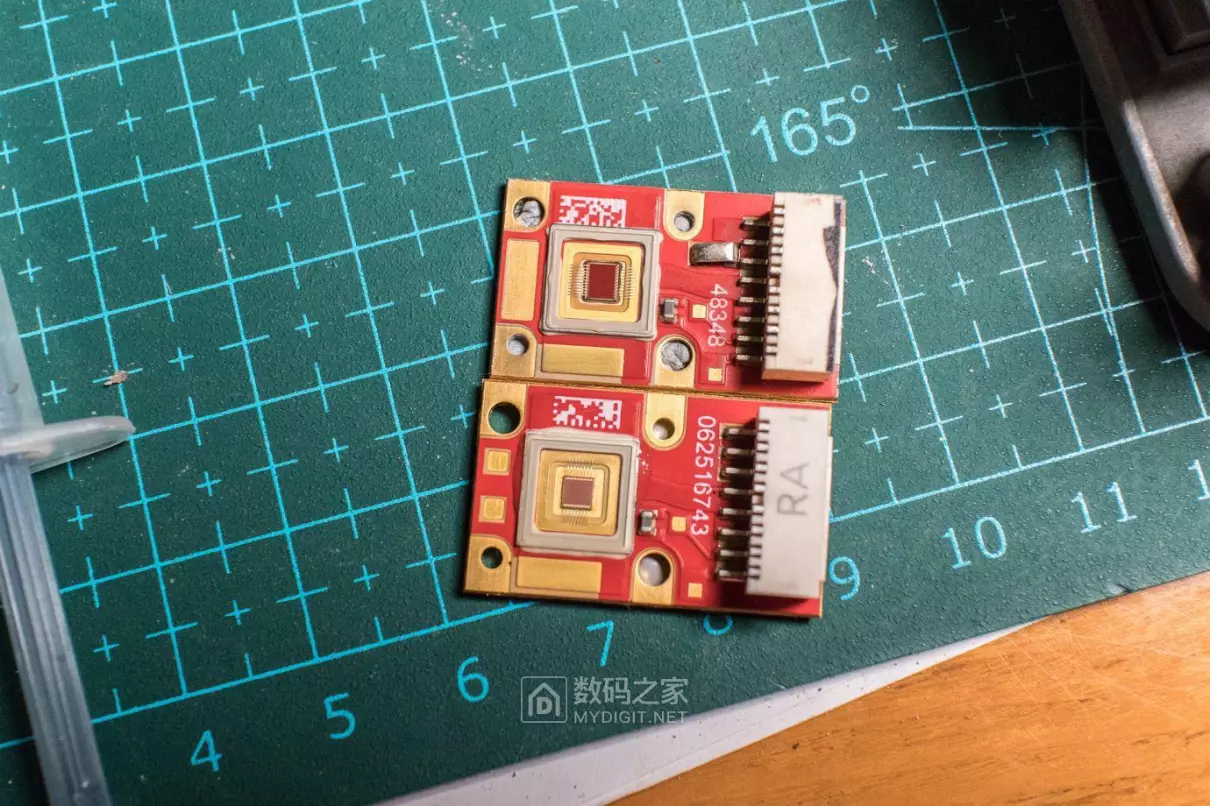

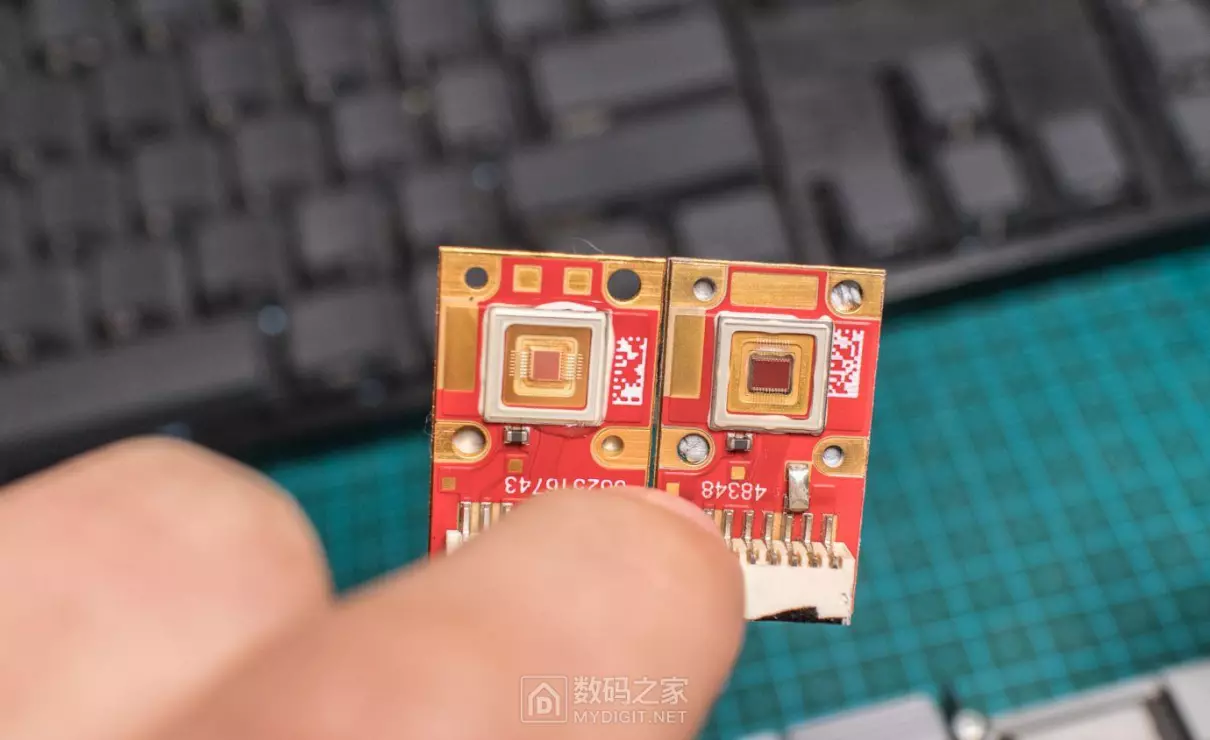

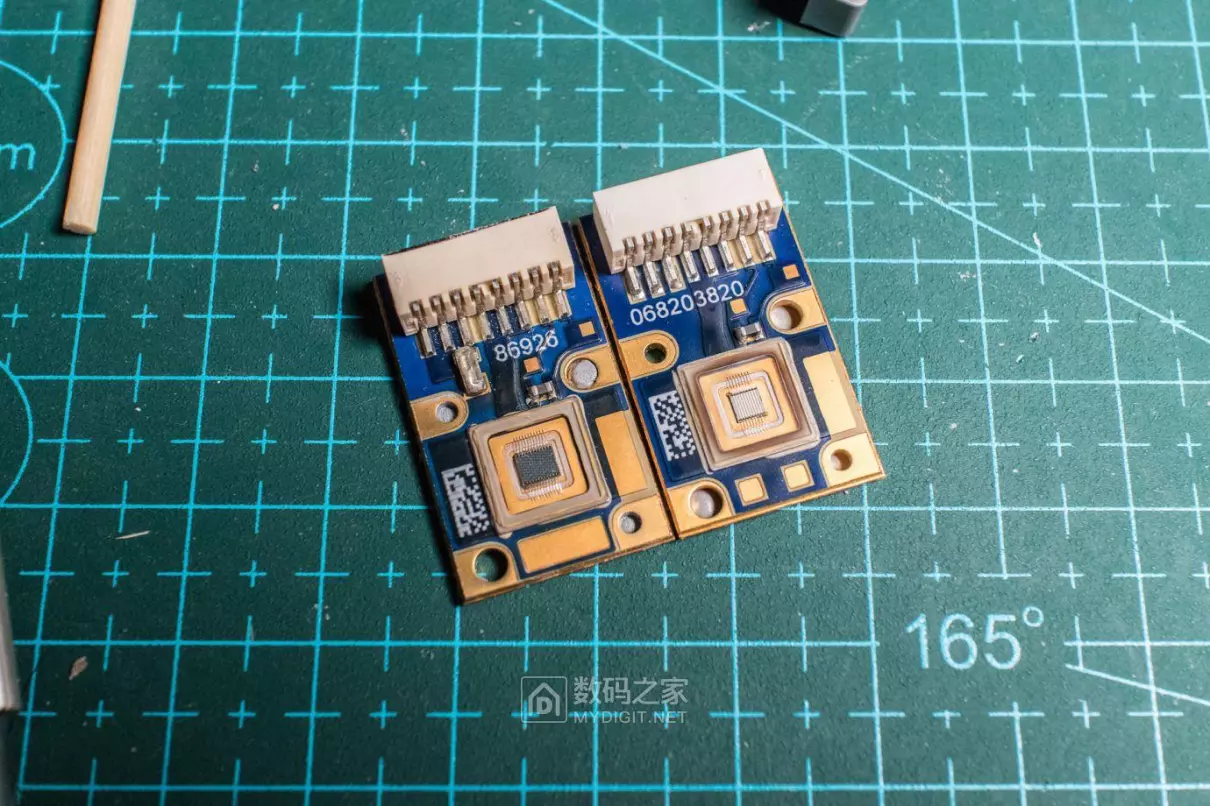

老化和即将更换的LED，能看出LED DIE的大小不同

需要重新涂抹散热硅脂，原先的都干了。蓝色的LED更换完毕，继续更换红色LED~

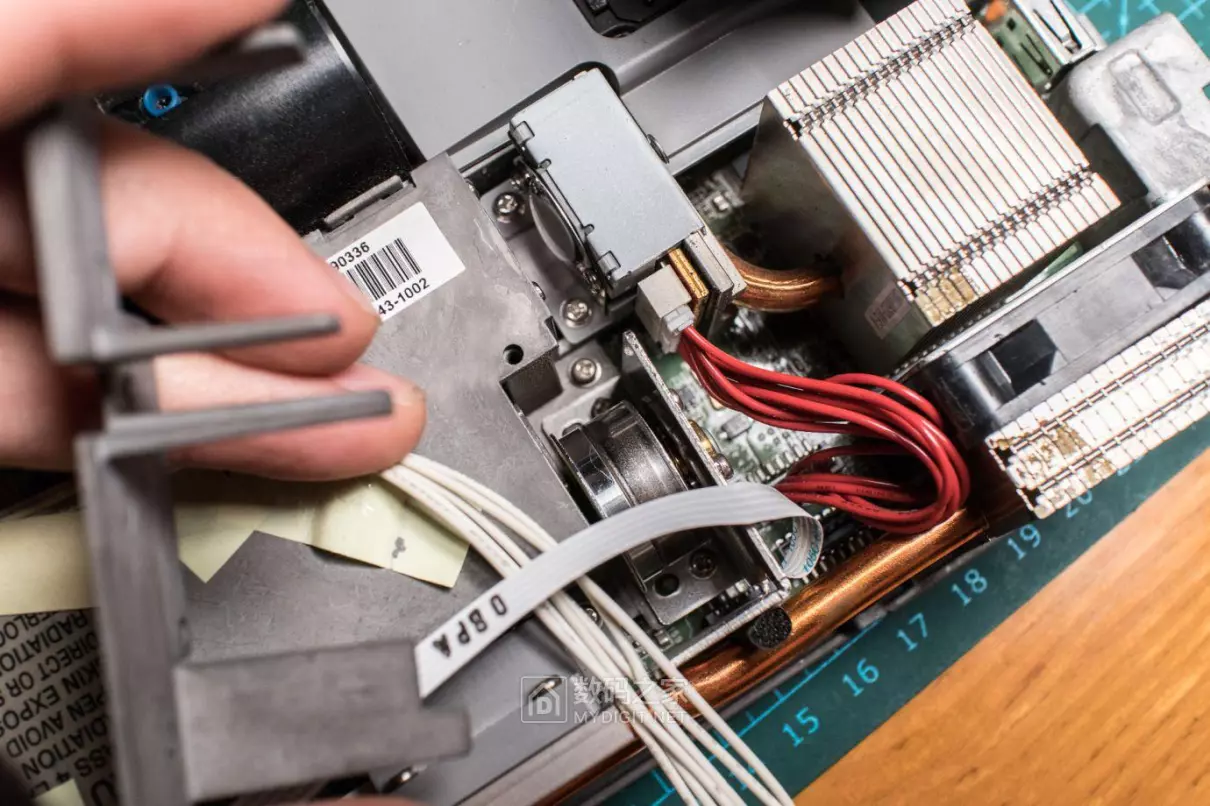

拆掉红绿光保护顶盖，这个盖子是防止蓝色激光发散出来的，也是达到class1激光标准必须遵守的保护措施

荧光色论，蓝色激光激发荧光会释放绿色

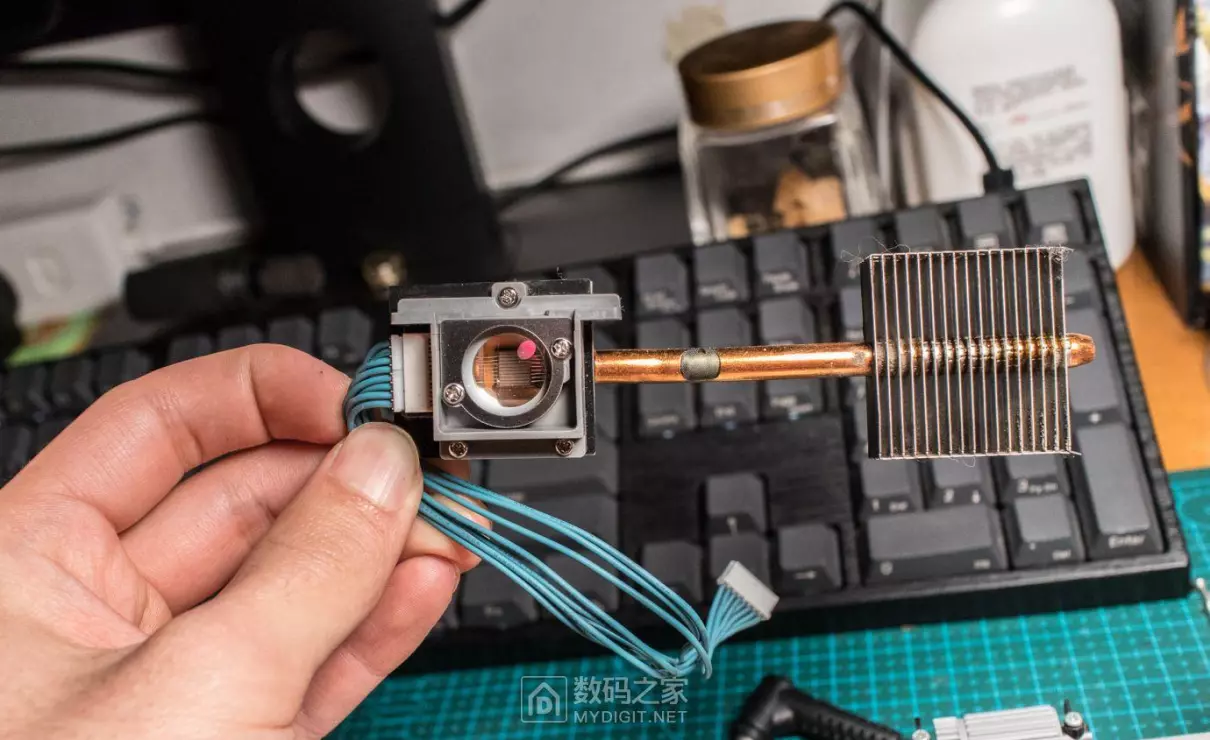

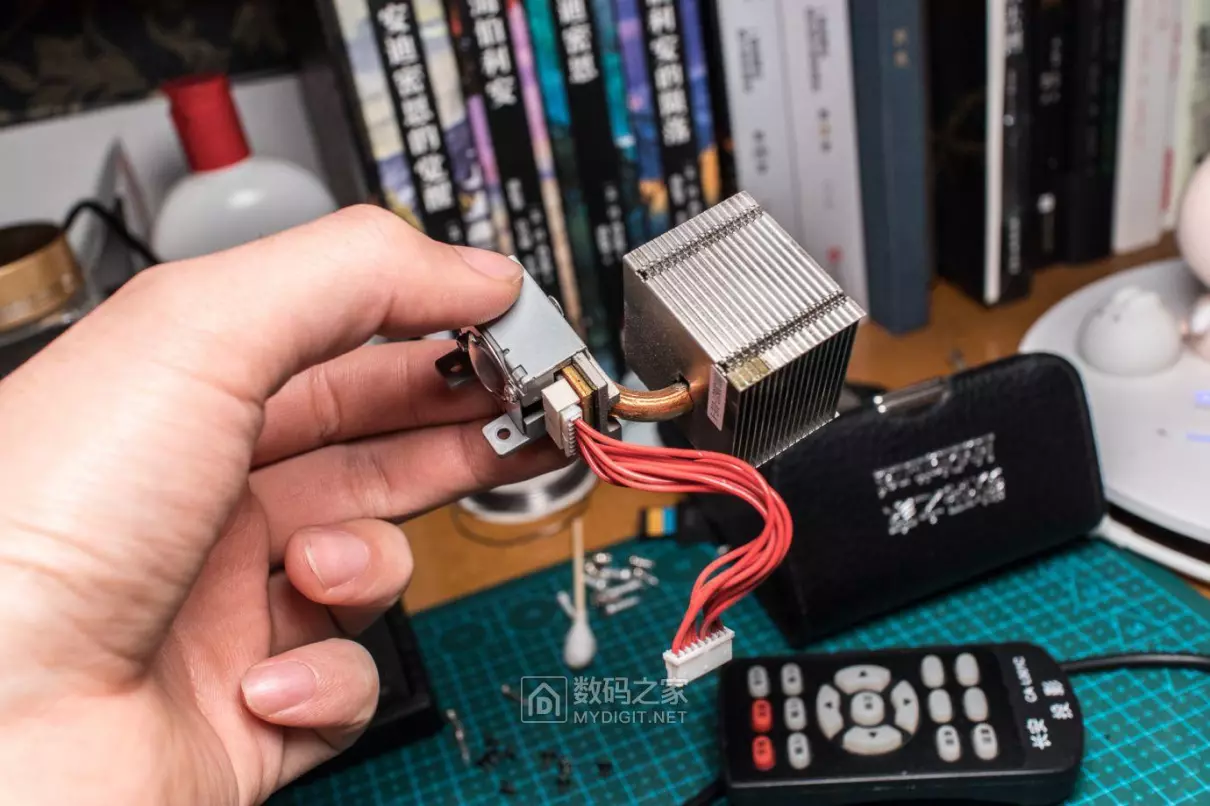

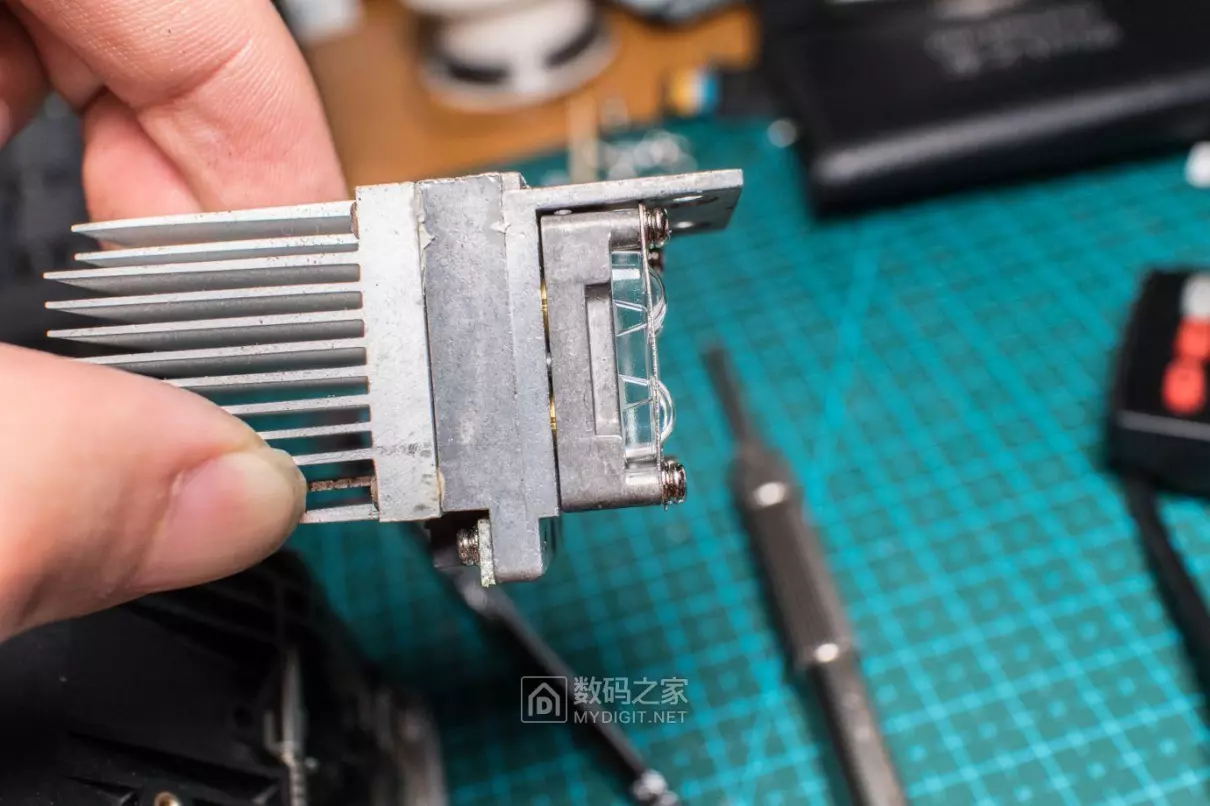

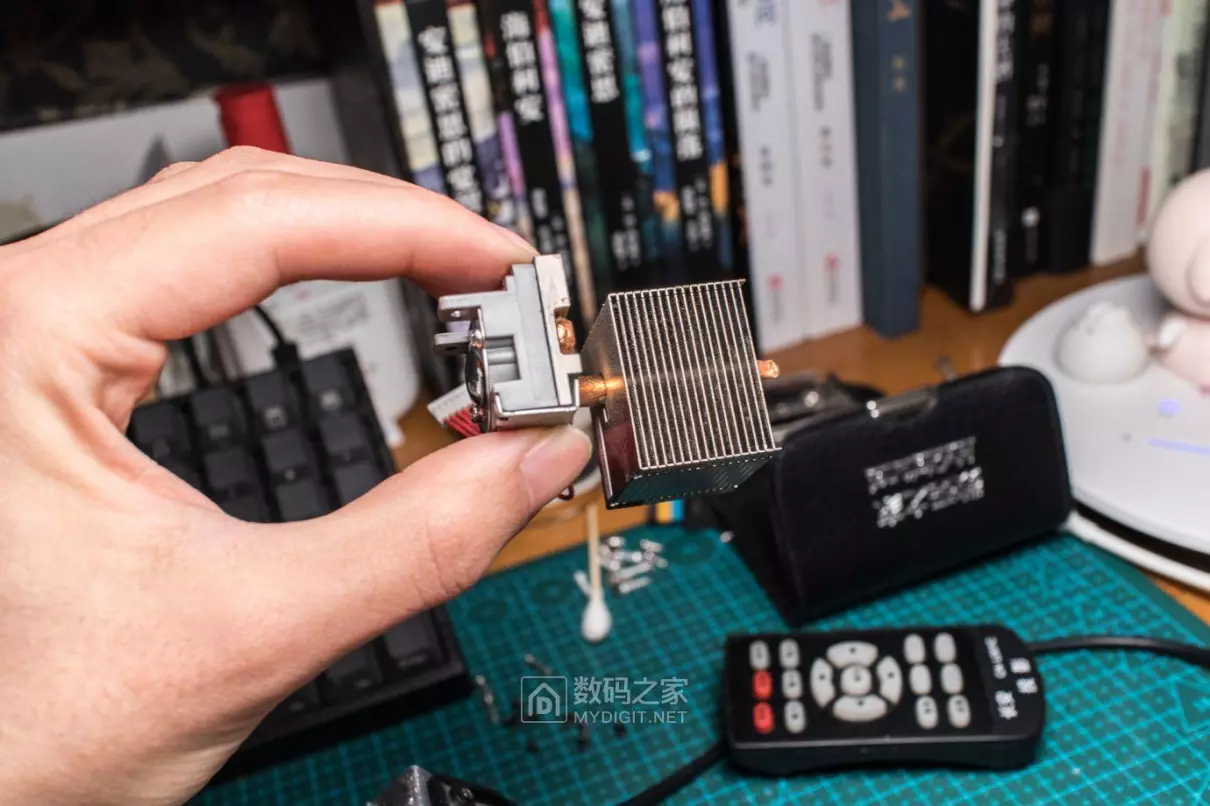

红色LED模组，热管比较短，但鳍片比较大，可能是热量更多

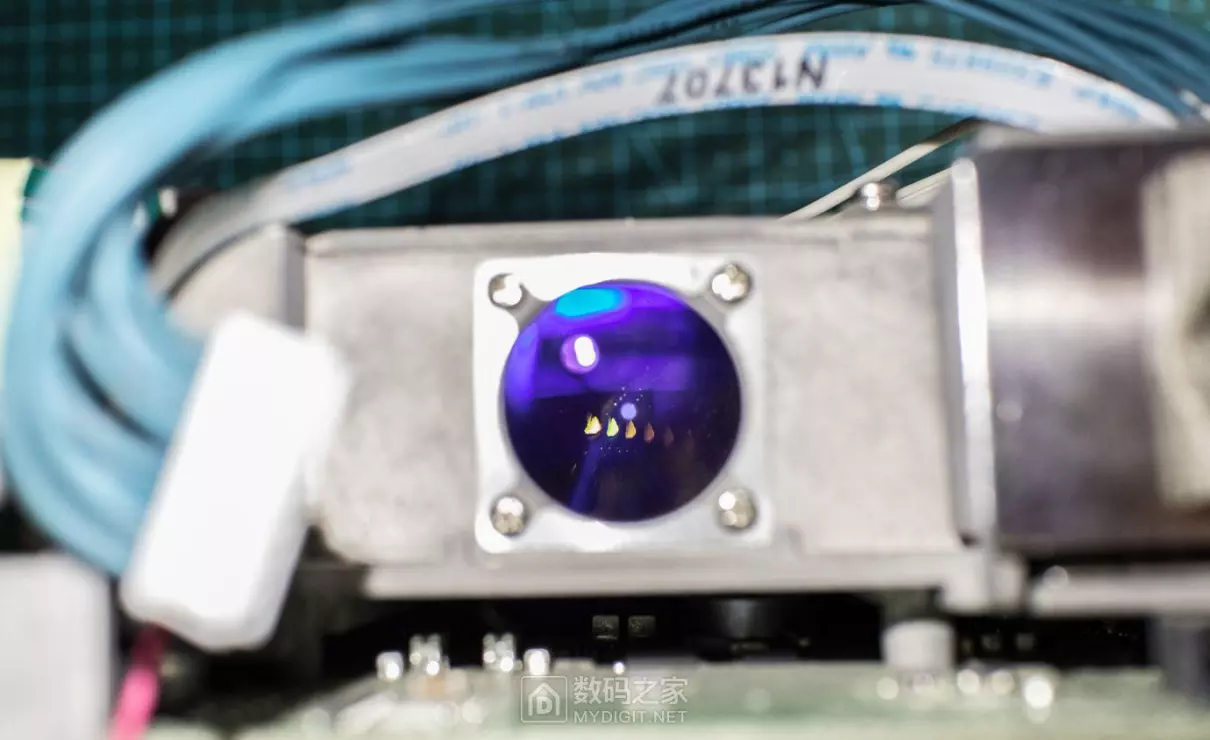

从凸透镜里面看LED的DIE，放大了好多

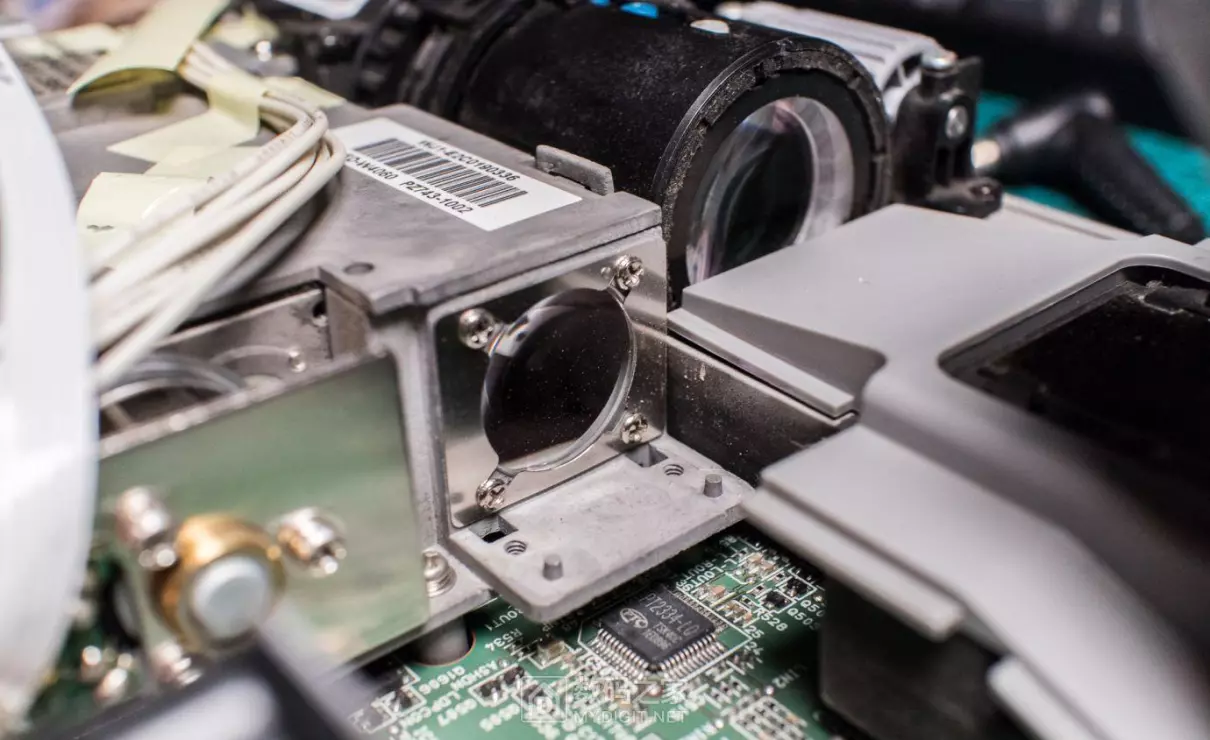

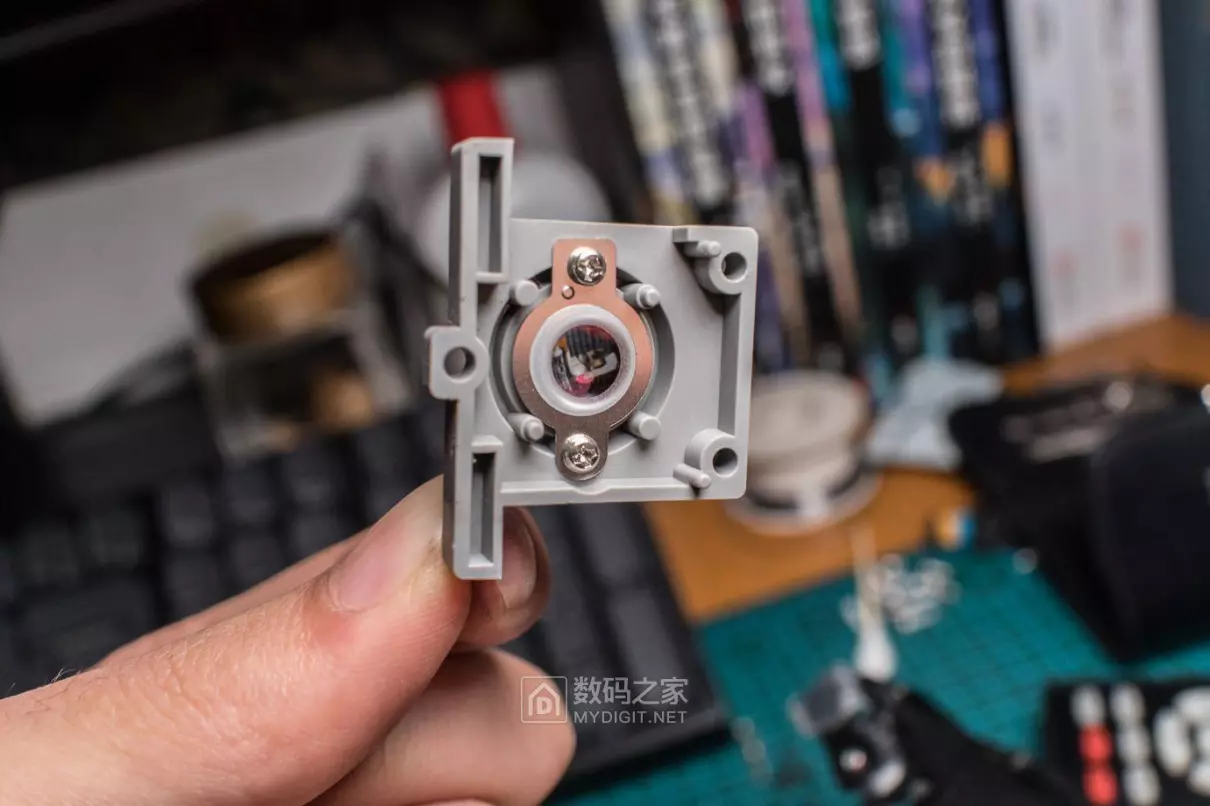

红光的入射口

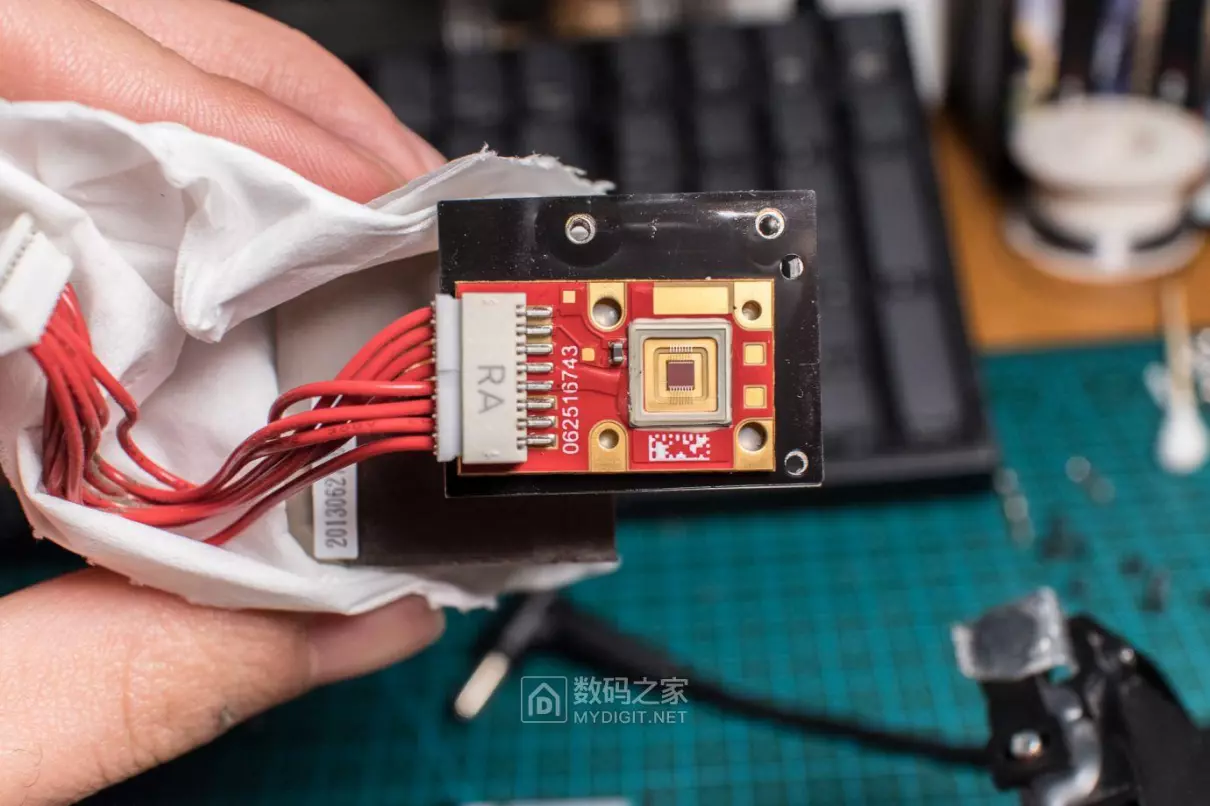

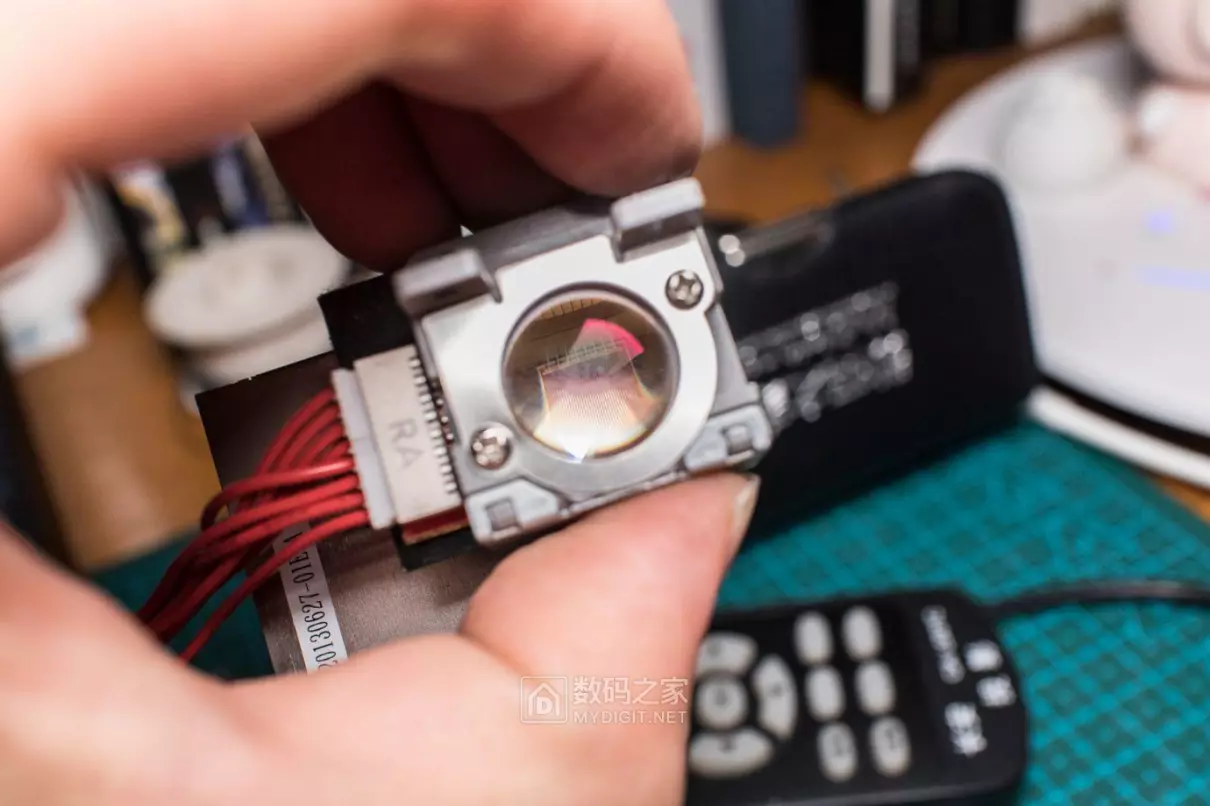

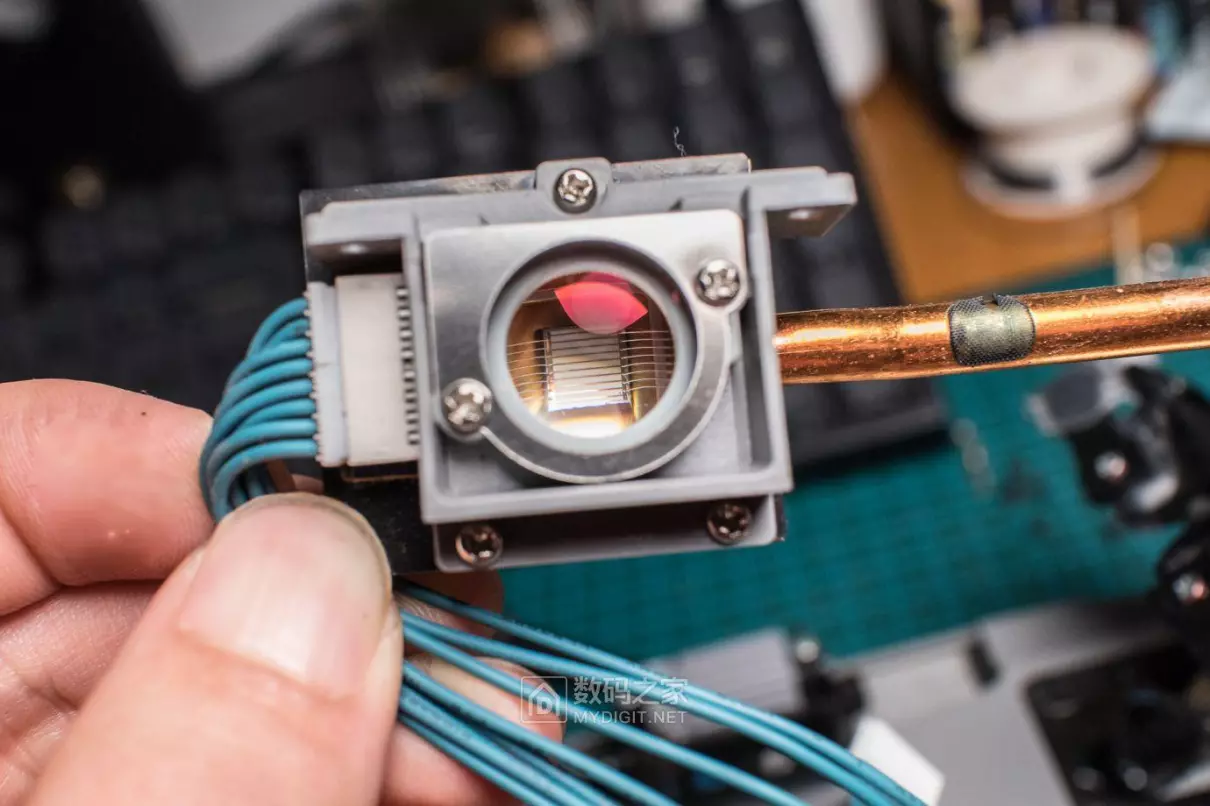

红色LED，这个是PT-39

对比更换的PT-54

红色LED衰减不明显，但为了整齐划一，我还是更换了（总感觉拆机LED破破烂烂的）

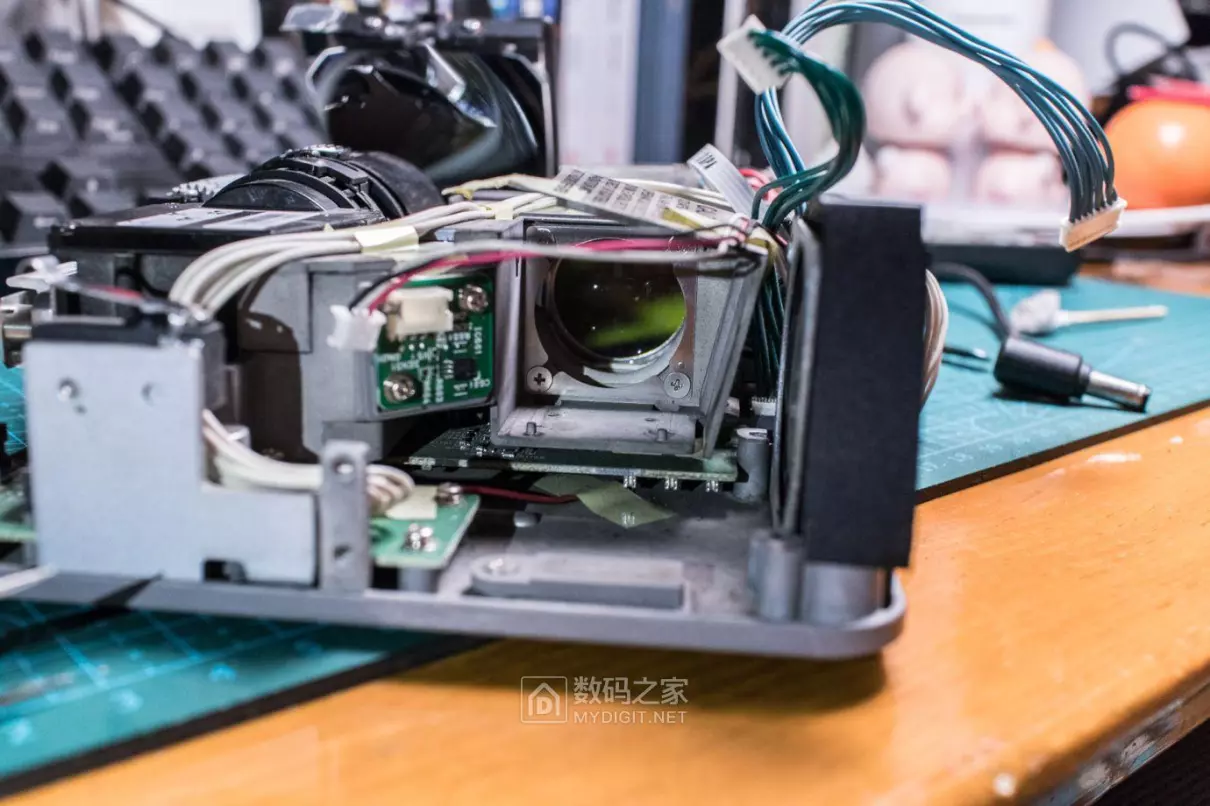

拆掉红LED模块的样子

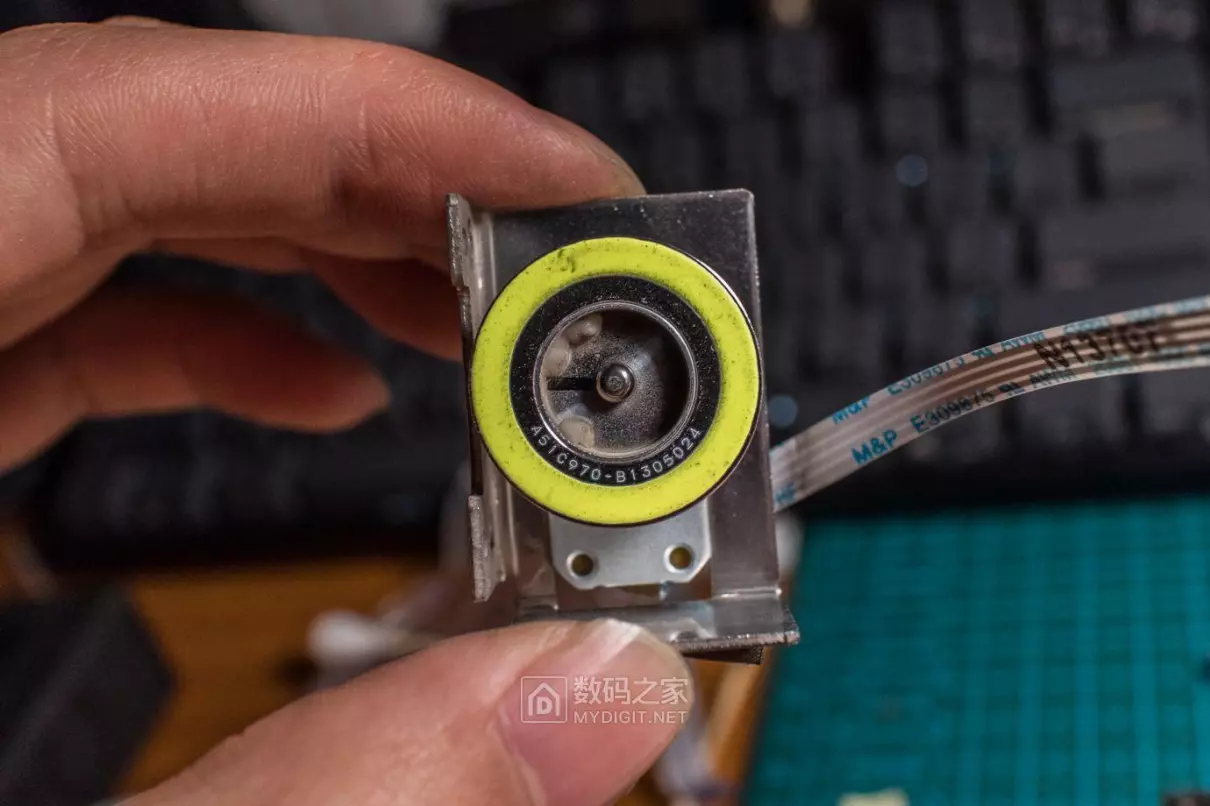

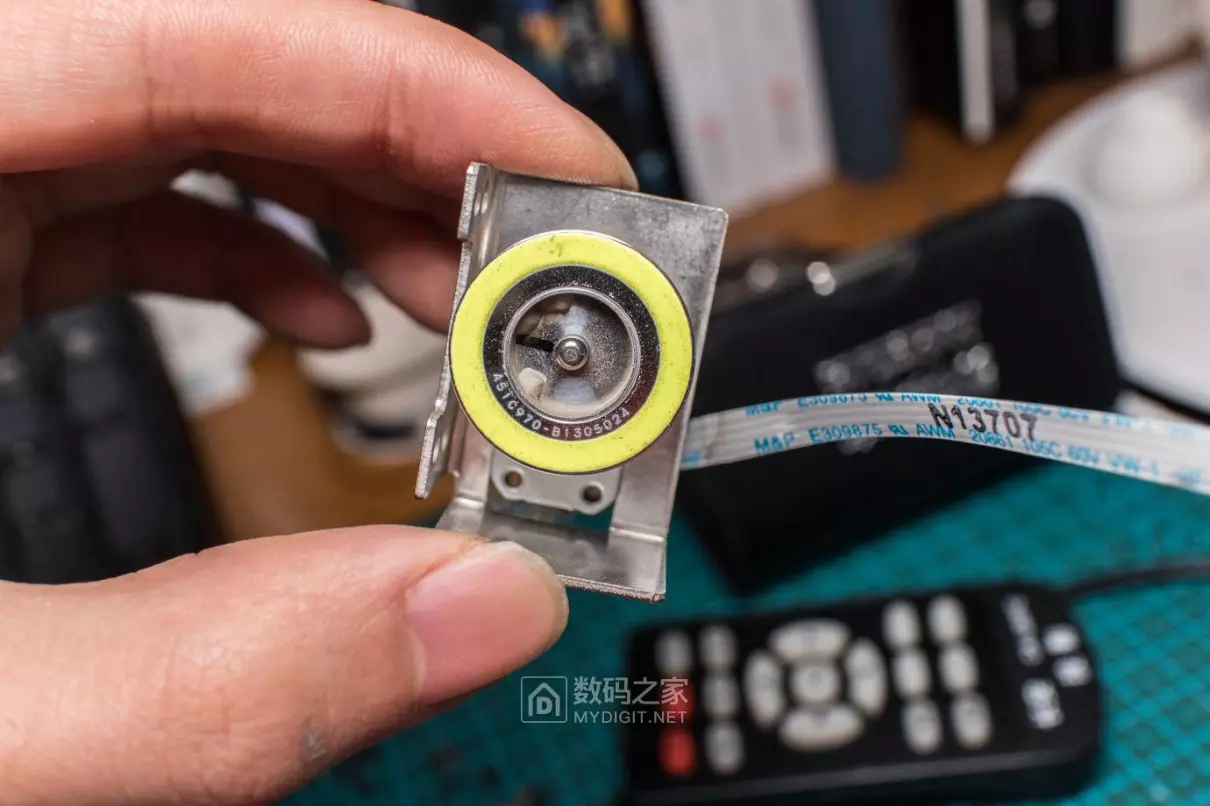

荧光色轮

清理前拍摄的照片，有点脏了，可能有些人不理解为啥这个色轮是完整的不像其他有缺口（或其他颜色的镜片），我来解释下~卡西欧这个色轮的作用仅仅是把全部蓝色转换成绿色，所以不需要断开，旋转的原因也仅仅是防止荧光粉长时间大功率被激光照射而老化，转起来可以有效减少被照明的持续时间，顺便可以散热

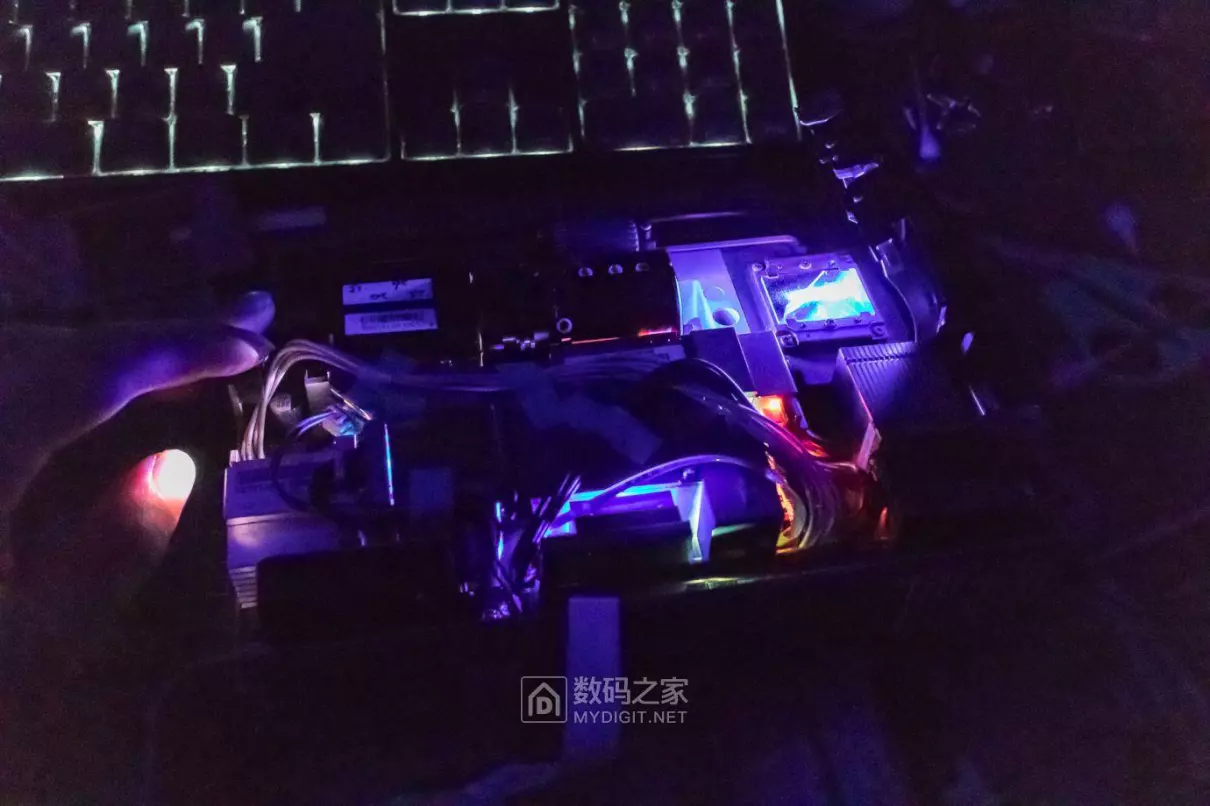

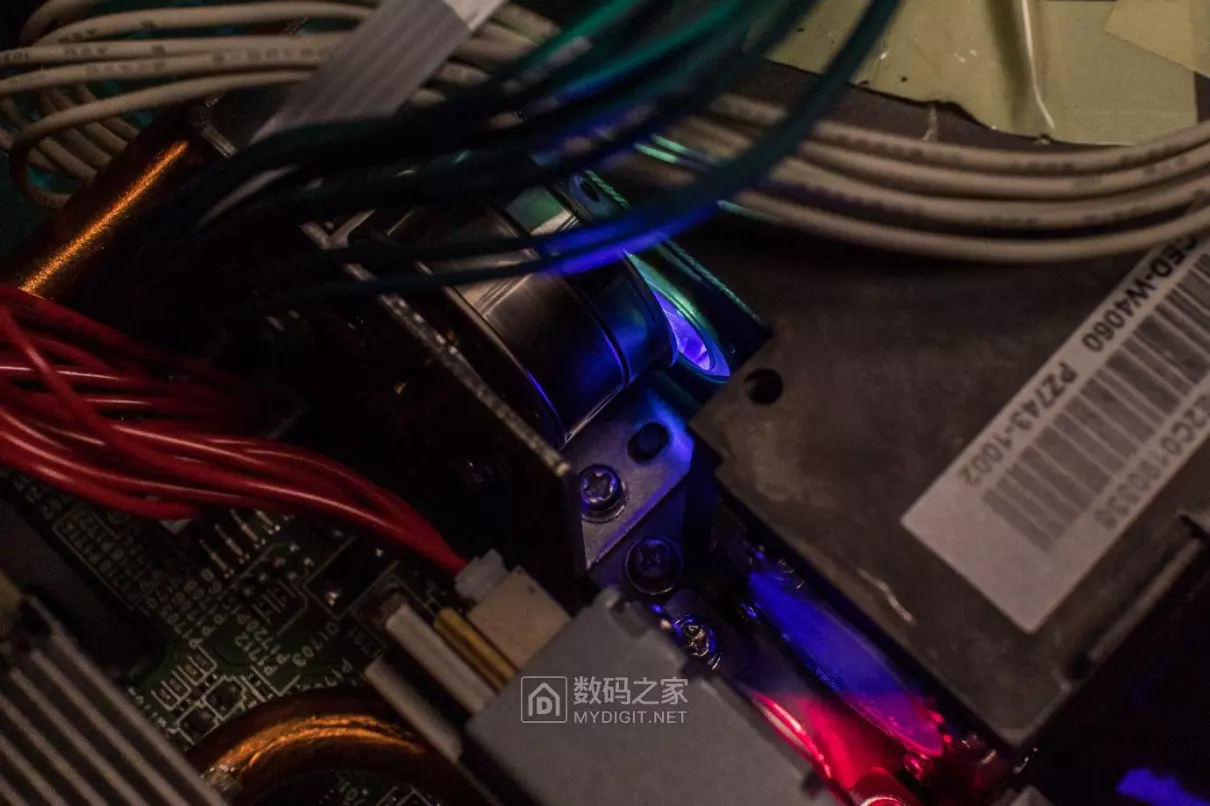

工作起来的样子——看不太清楚，但可以通过反射看到绿色的光

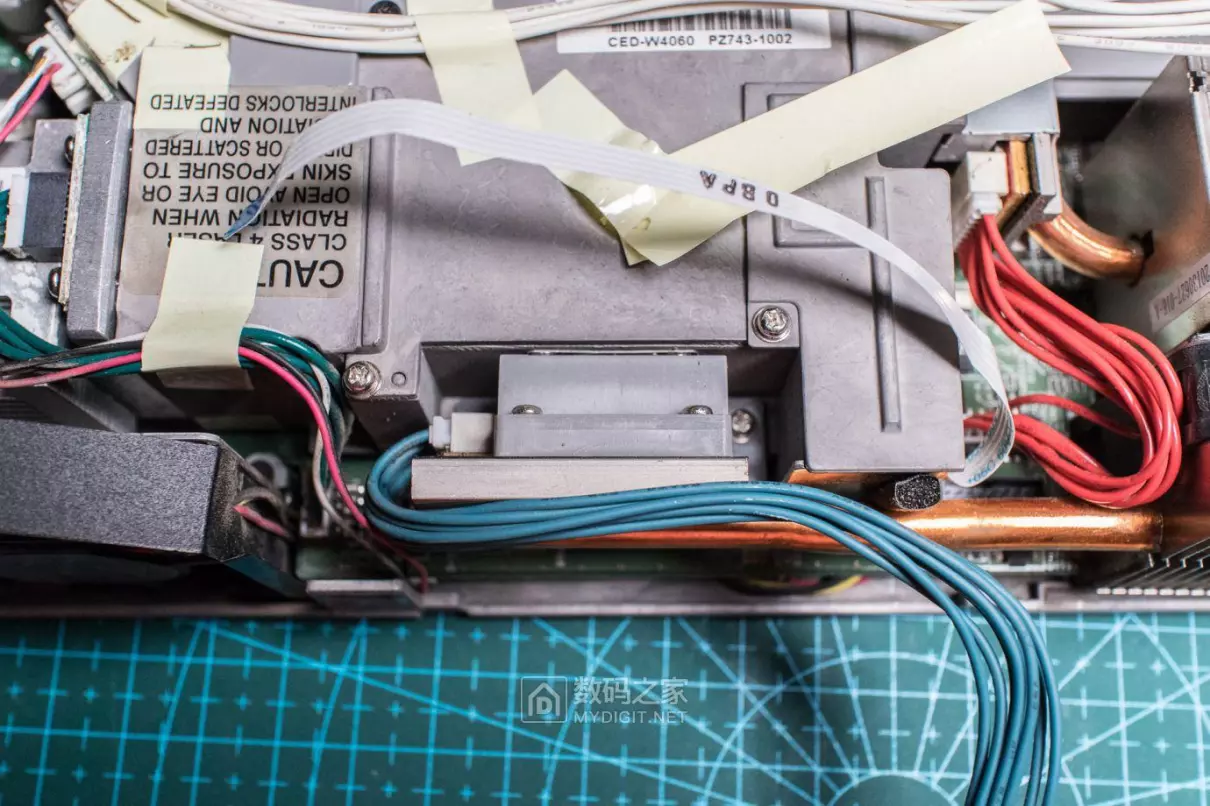

硬菜到了，激光模组

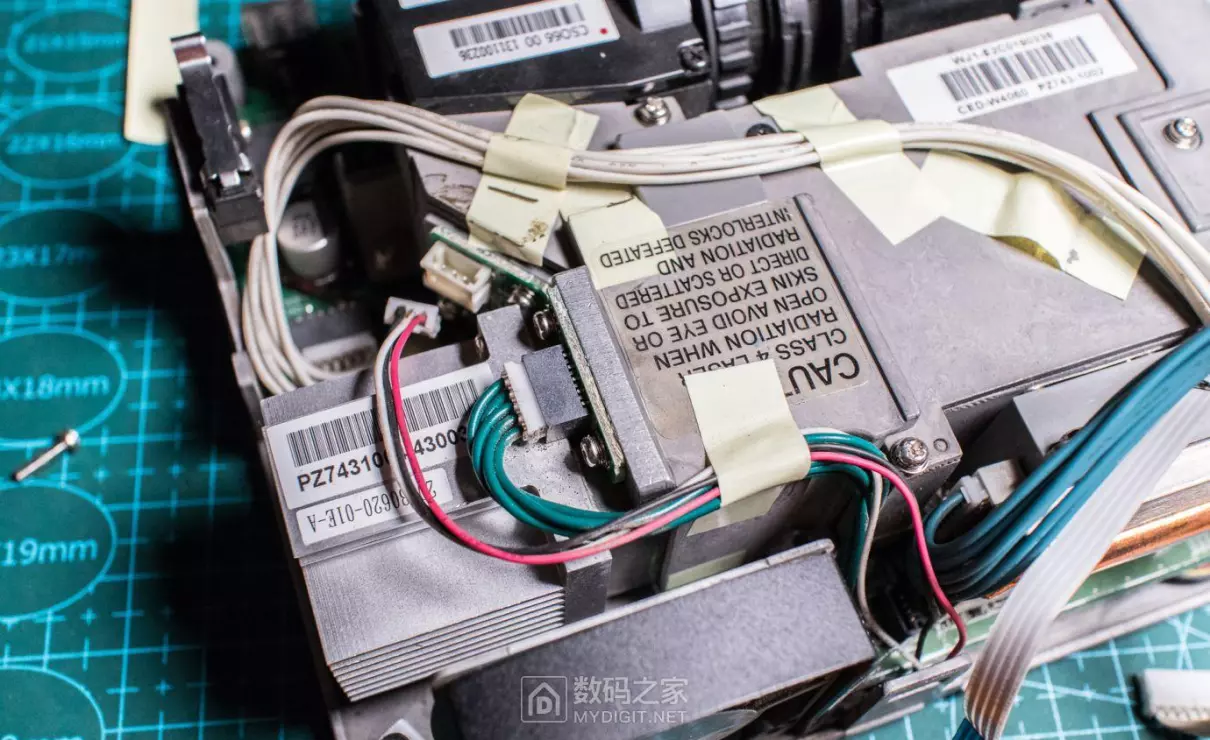

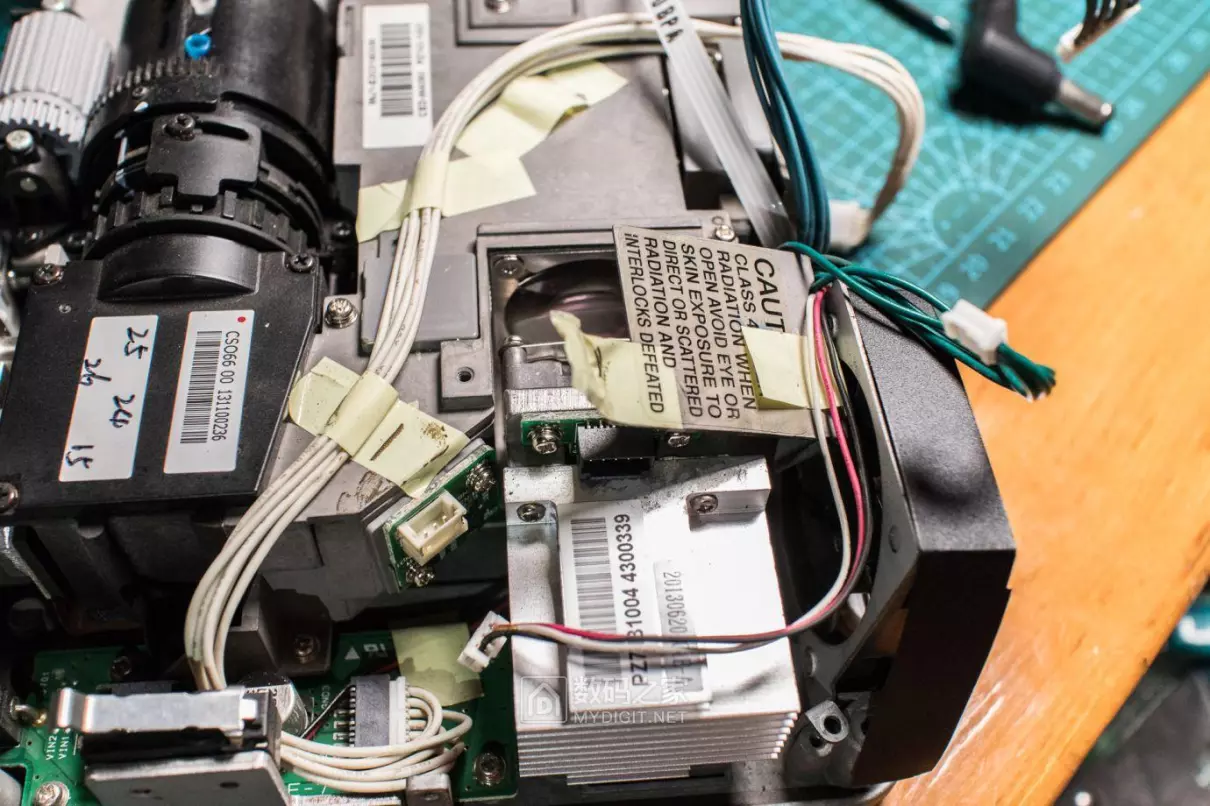

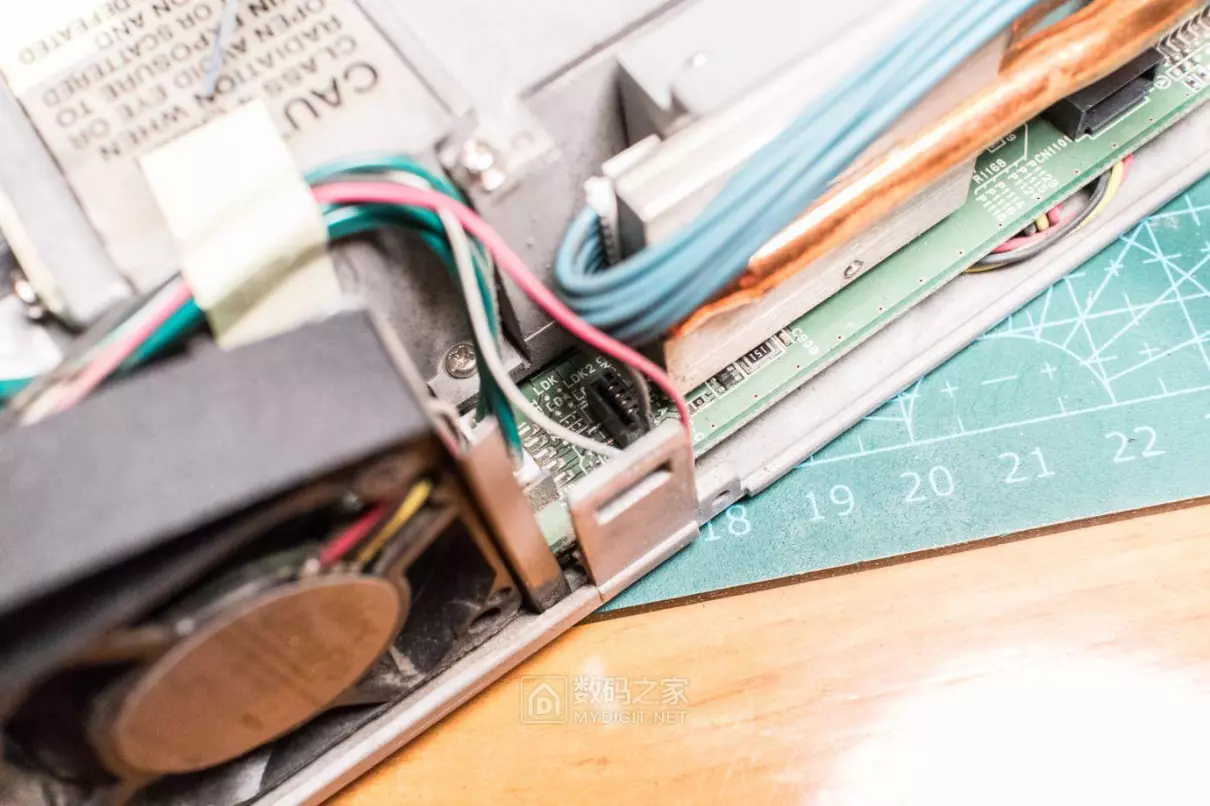

依旧是保护盖，上面有警告，class4级别的激光辐照，小心对待，千万别目视！

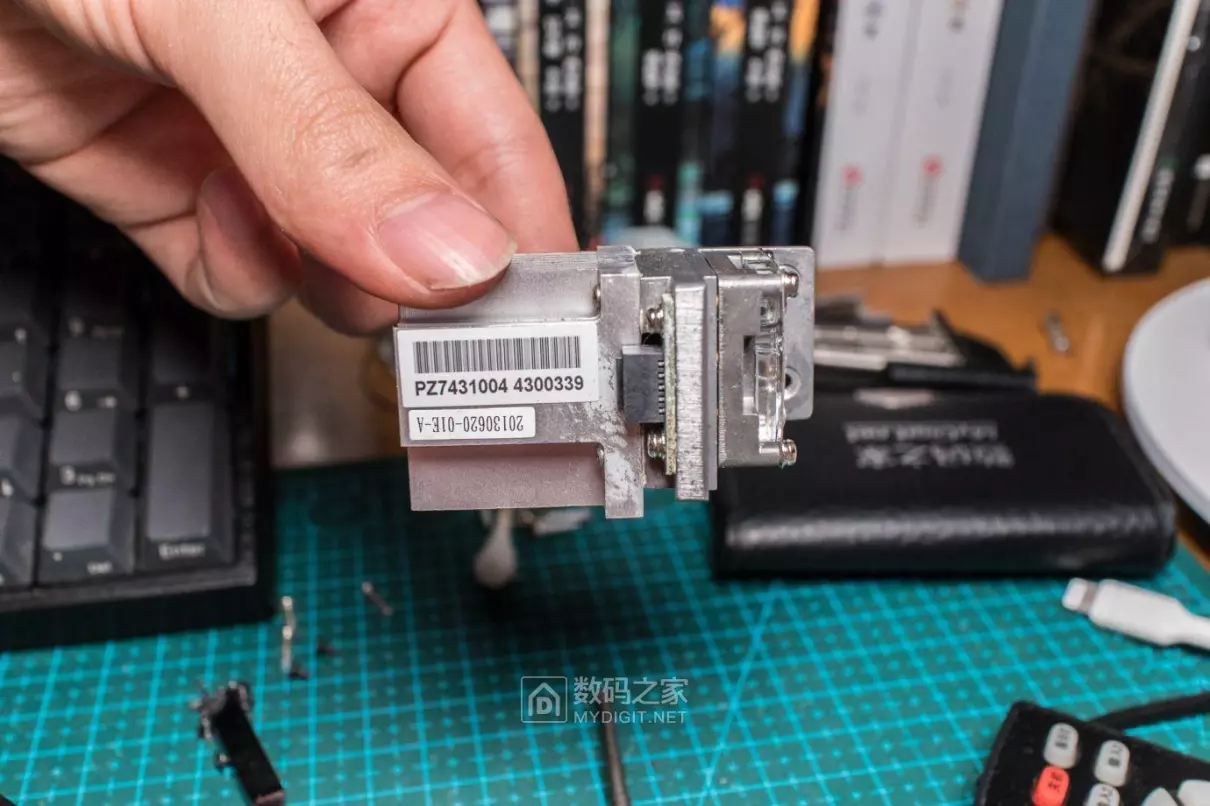

激光模组，后面是散热片，前面是透镜

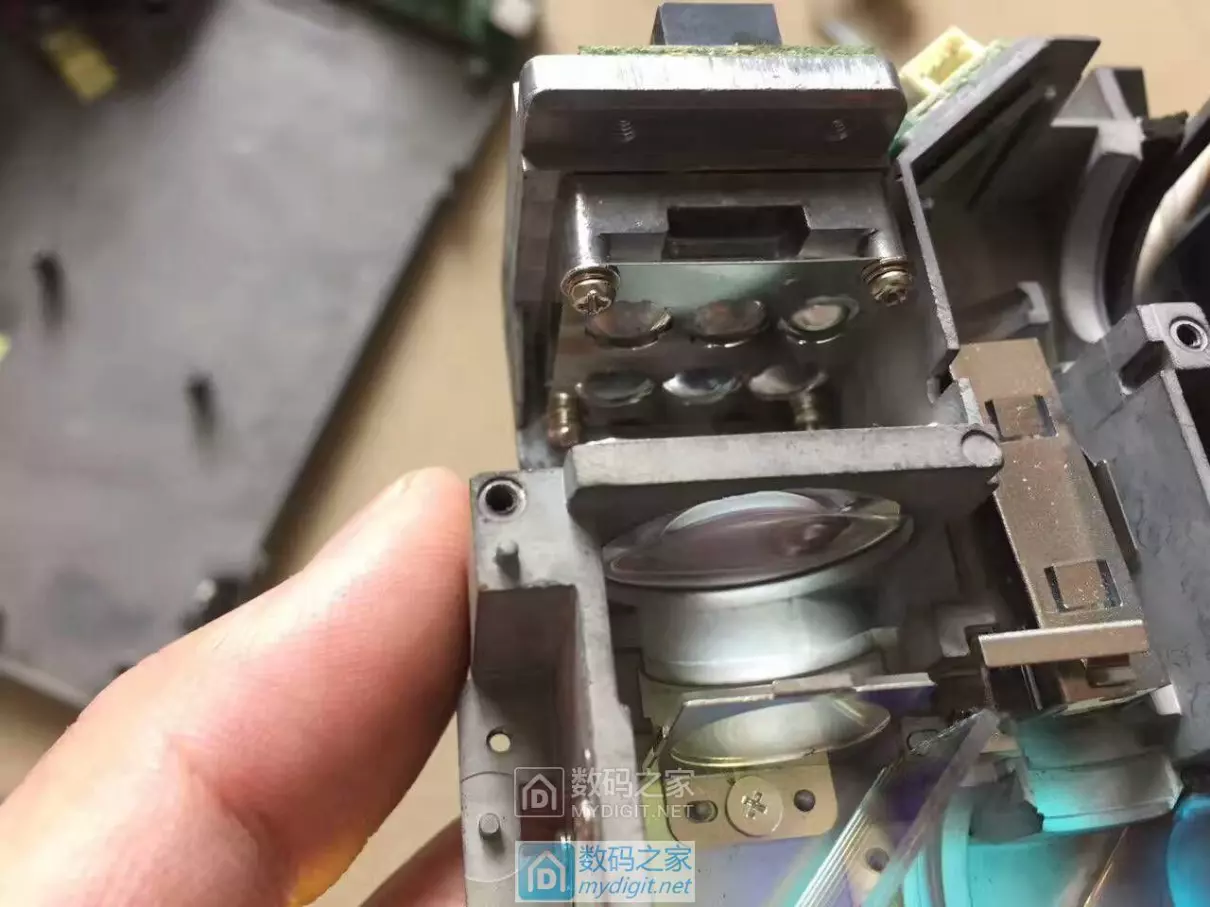

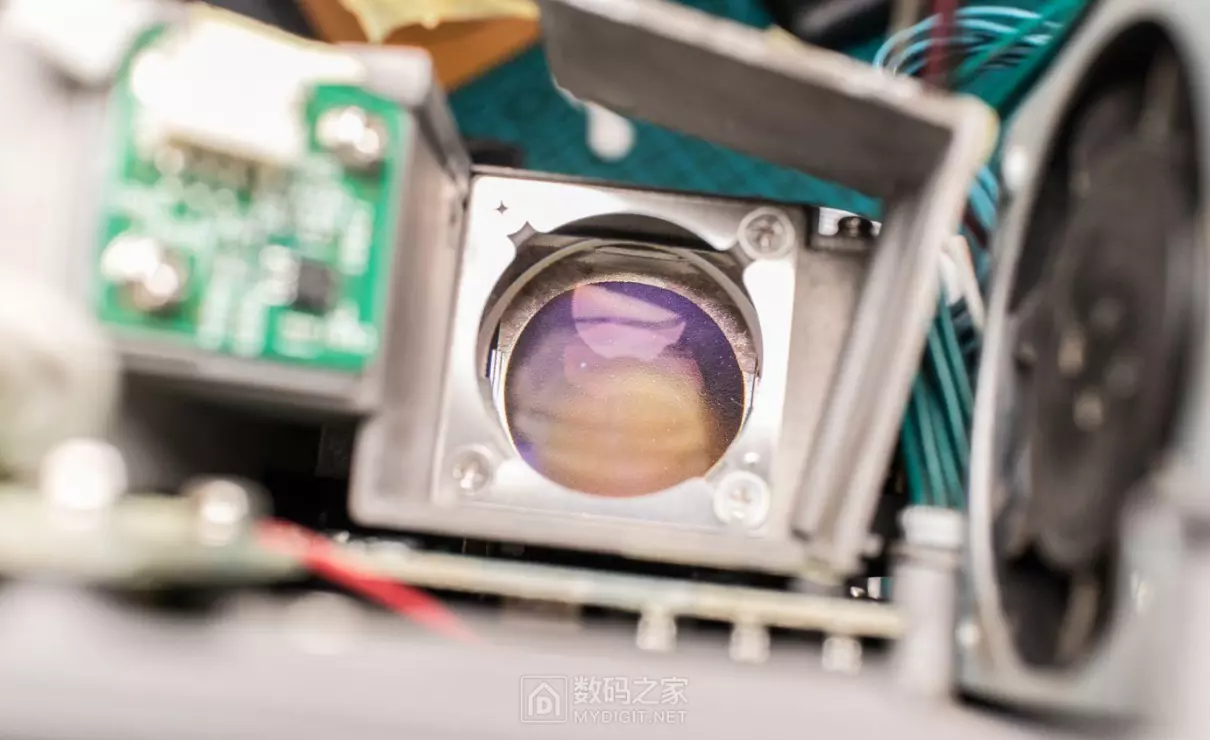

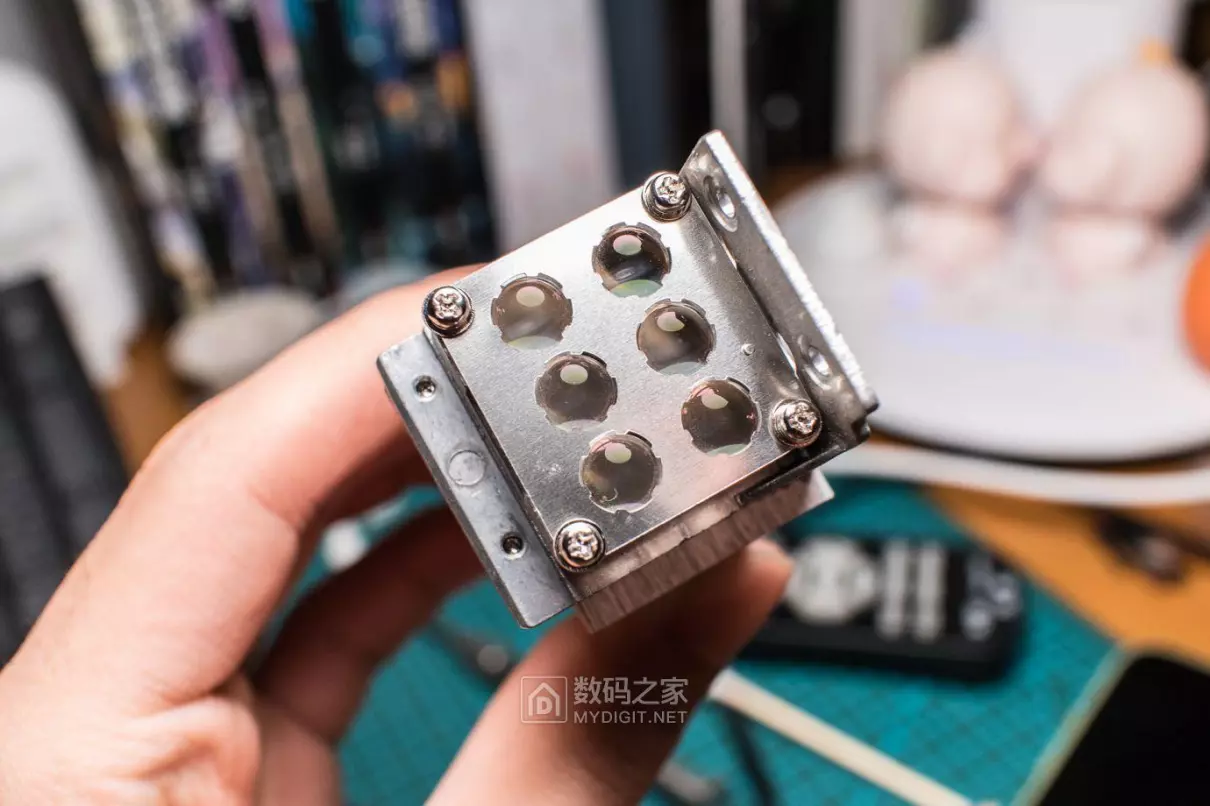

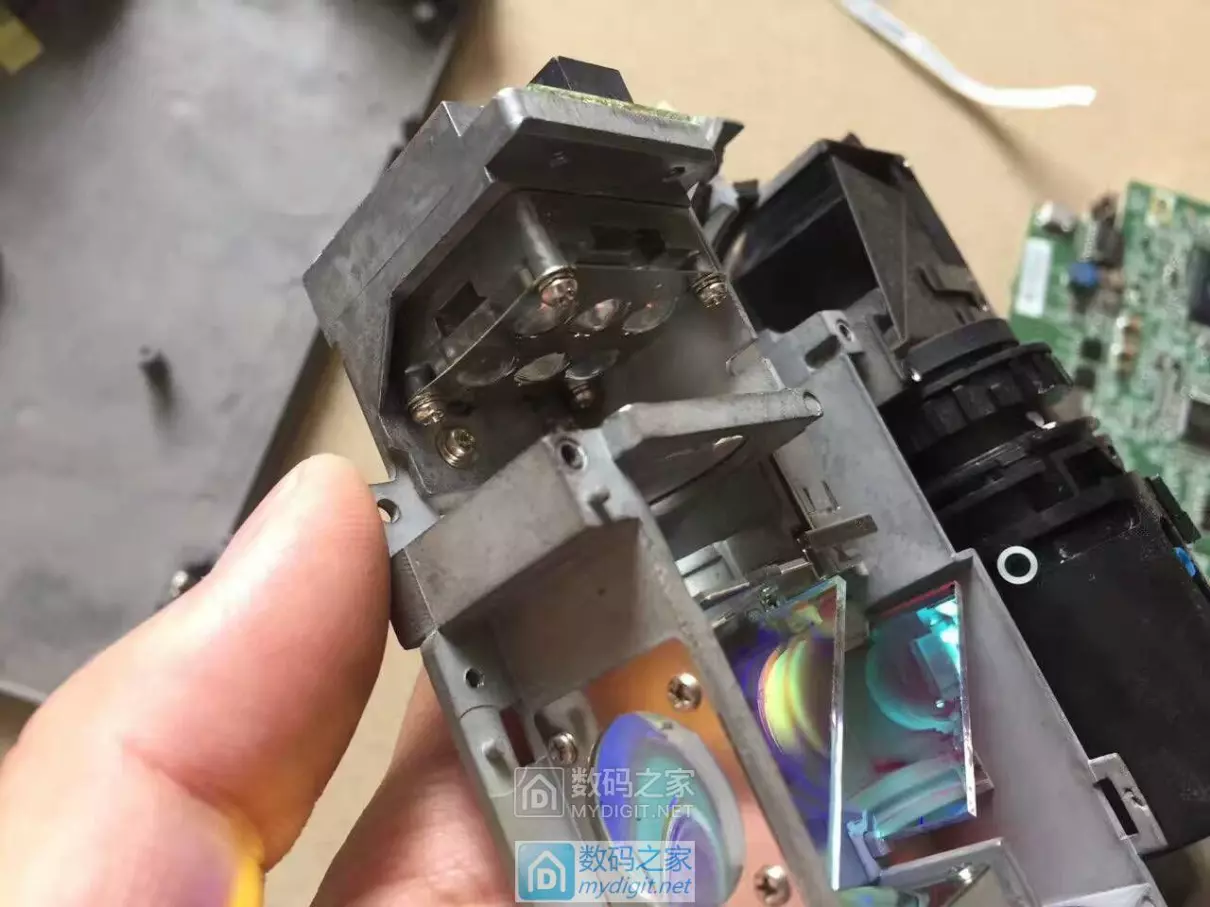

六颗大功率蓝色激光LD组成的模块

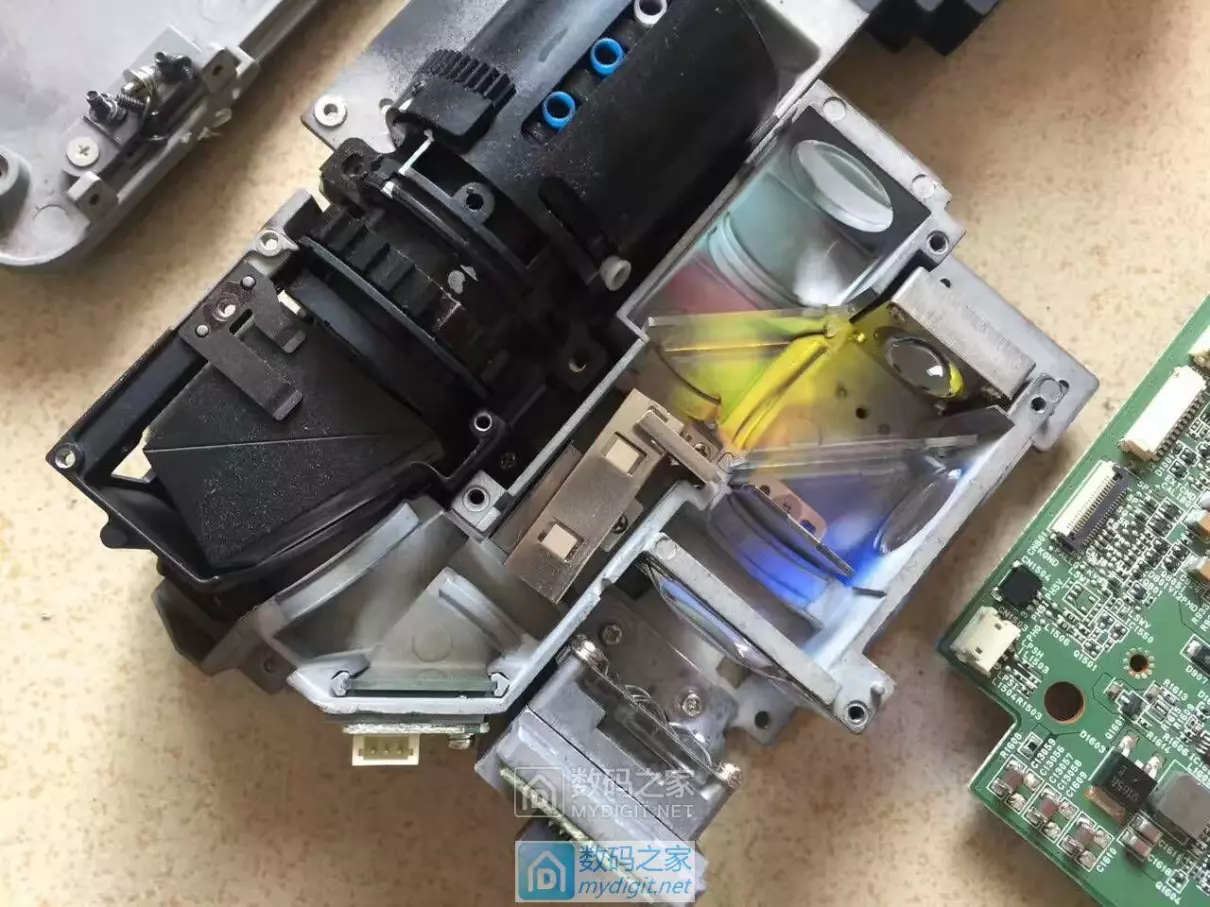

激光通路

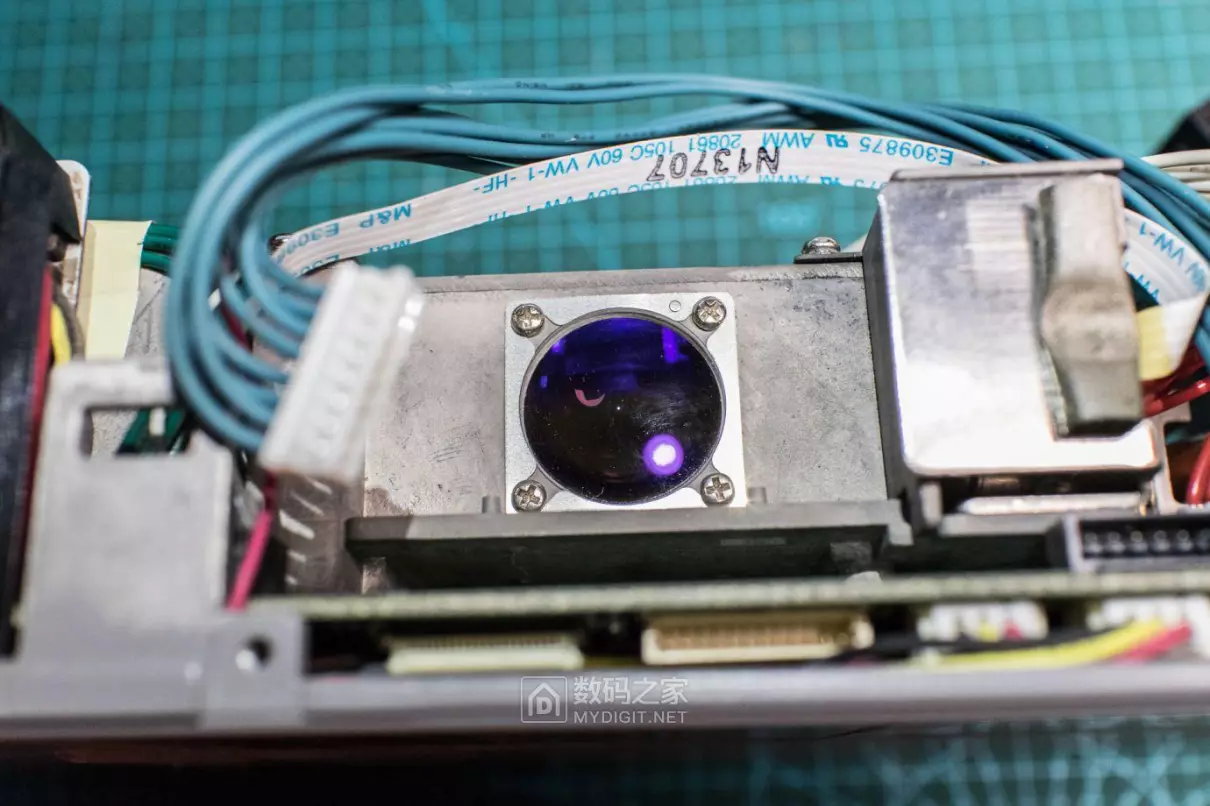

通路里面有一个散射镜片，把激光发散开来，减少散斑效应

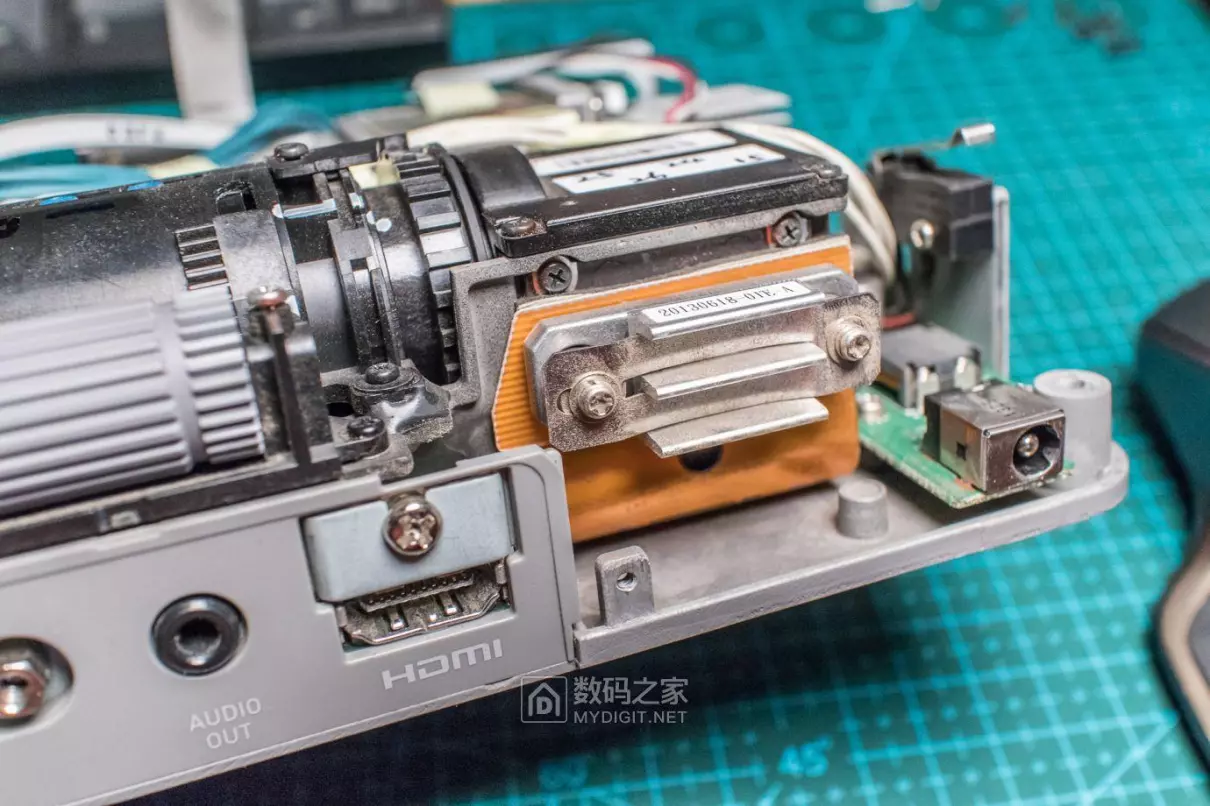

DMD部分的拆解

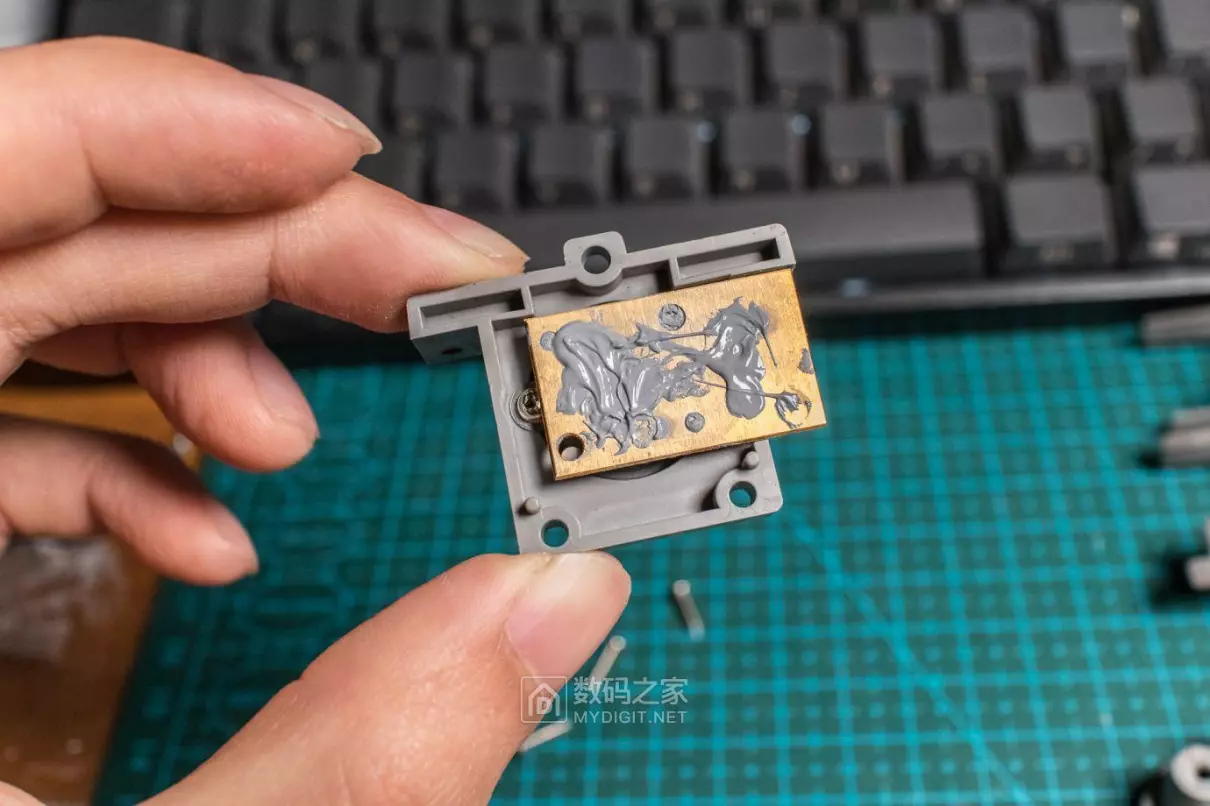

散热片拆掉，里面有硅脂

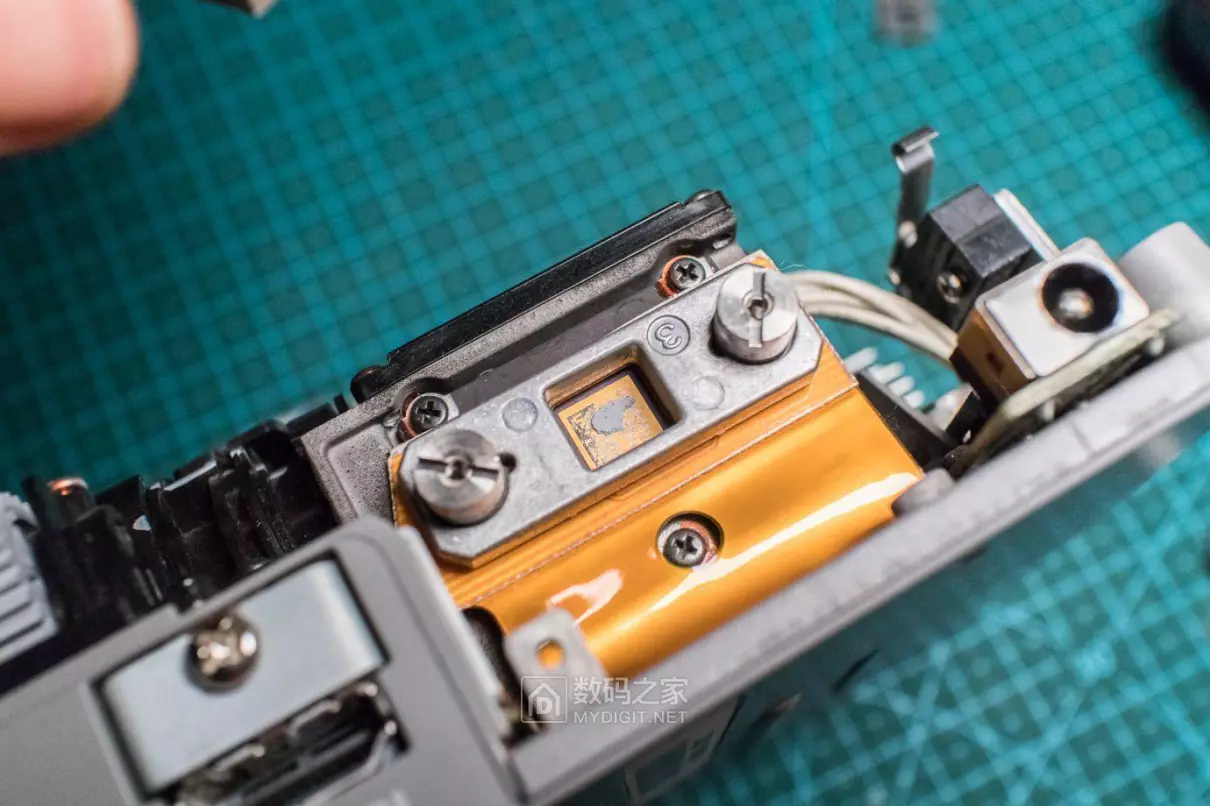

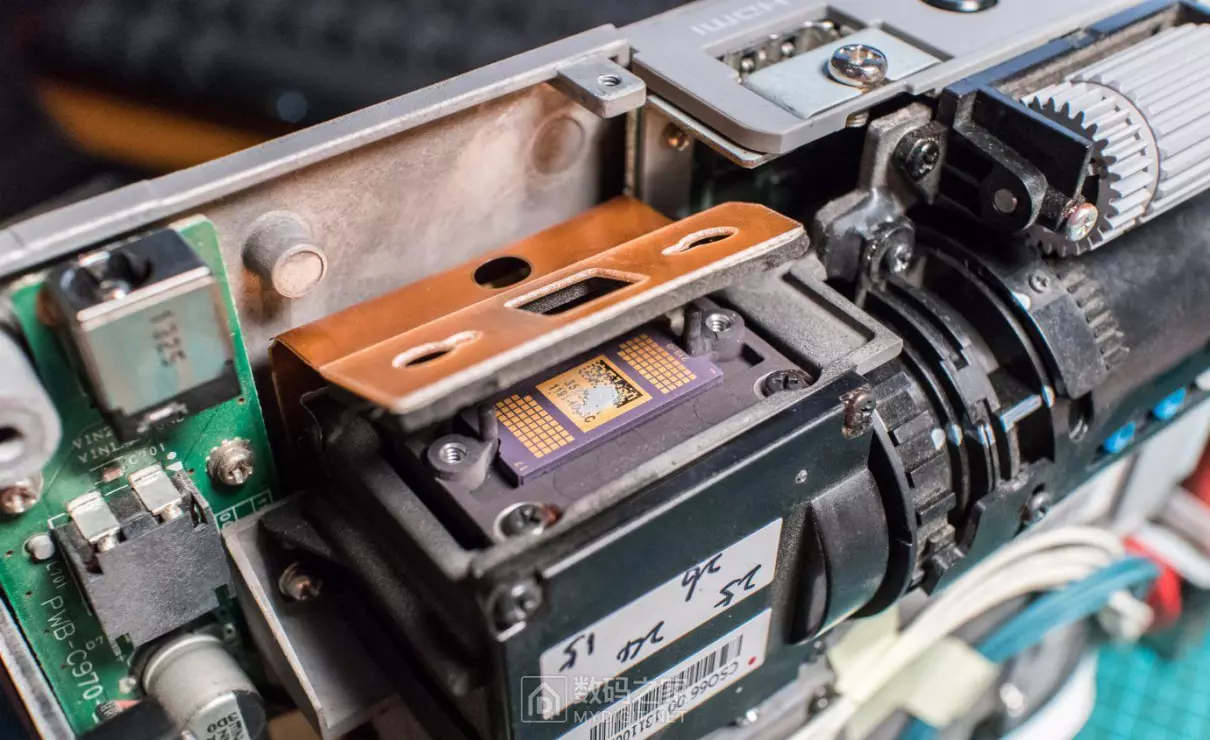

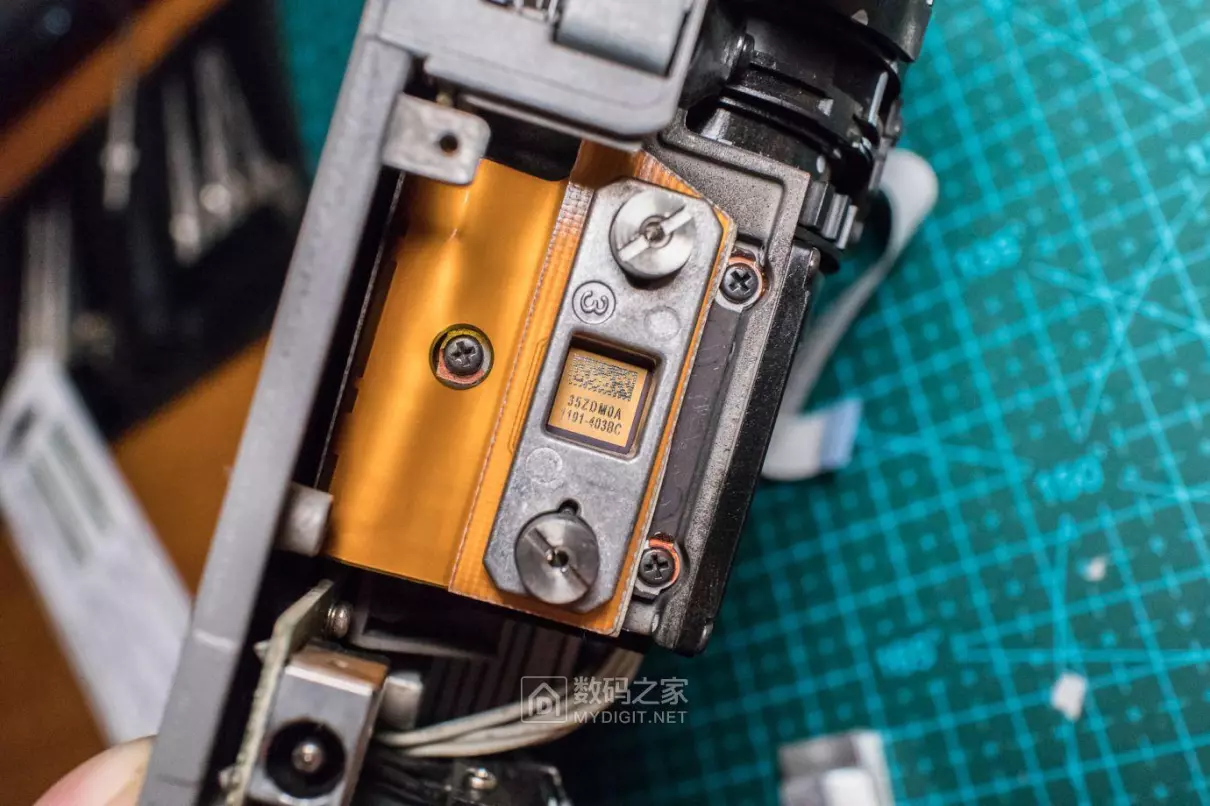

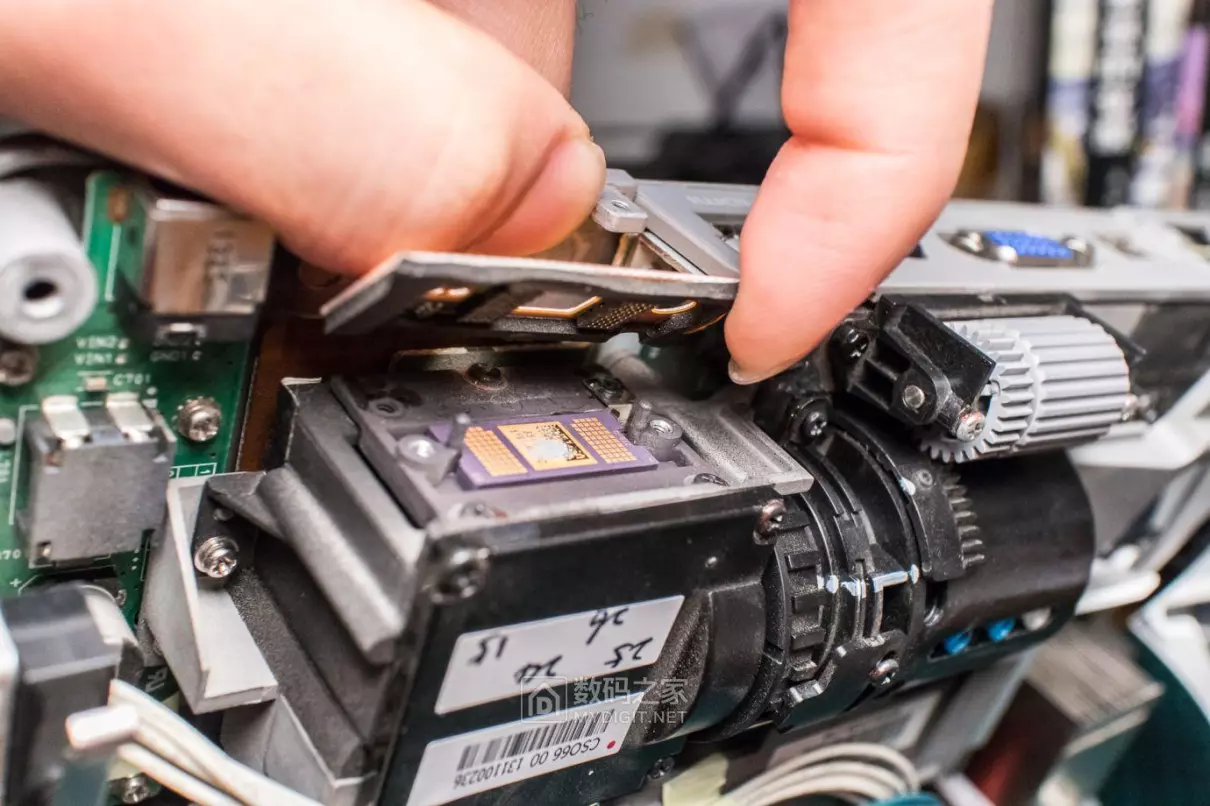

排线座打开看得到DMD本体

可惜有螺丝固定，而且排线座被边框卡住掰不开，所以不能拆下来看正面了~

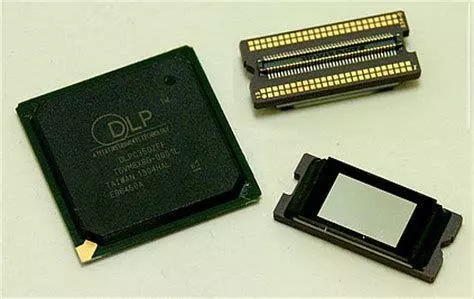

从网上找到的，只不过这张照片是FQE封装（背后的针脚排列方式），卡西欧的是FQD封装

看看编号吧~

更换完LED，首先要测试能否点亮：

可以点亮，短时间内运行正常，色彩恢复……emmmmmm这就奇怪了，难道不是激光LD老化造成的绿色光衰，整体画面偏红吗？为啥更换红色蓝色LED颜色就正常了呢……

百思不得其解啊！不过既然没问题了，那就装回去吧，安装的过程就不说了，总之莫名其妙就不偏色了。

那就是说……修好了呗~反正不知道怎么回事，结果就是看起来没问题了~所以最后还是未经证实的修复，激光绿色看起来并没有什么问题，使用也正常，PT-54替代PT-39也不失是一个办法（尽管没有亮度的提升，预期之内）

最后拍摄了使用的画面，这个是投影大概120寸左右吧，16:10的1280*800分辨率，关了灯看还不错，开灯完全无法使用~

色彩偏红时看的120寸大电影《1917》，效果很好~

这一次维修来回两三周时间吧，因为之前购买之前期待过高，导致到手后心理落差大，加上后续投入，现在也有个交代了，不管怎样，这台投影也仅仅是一个玩具~亮度比上严重不足，比下有余，一个人两个人在黑暗空间看个电影，自娱自乐到也够了，肯定比不上灯泡机器动辄几千流明的亮度，这个我心里门清~
